Przewody, króćce, klapy: detale w instalacjach przemysłowych decydujące o bezpieczeństwie

Dlaczego detale decydują o bezpieczeństwie instalacji przemysłowych

Cel projektanta i użytkownika instalacji przemysłowej jest prosty: medium ma dotrzeć z punktu A do punktu B w zadanych parametrach, bez wycieków, bez niekontrolowanych reakcji i bez zagrożenia dla ludzi oraz otoczenia. O tym, czy tak się stanie, przesądzają zazwyczaj nie spektakularne urządzenia, lecz detale – przewody, króćce, klapy, uszczelki i sposób ich montażu.

Bezpieczeństwo instalacji przemysłowych jest zawsze ograniczone przez najsłabsze ogniwo w łańcuchu. Może to być cienkościenny przewód poprowadzony zbyt blisko źródła ciepła, króciec wspawany „na oko” bez zachowania geometrii, klapa odcinająca zamontowana odwrotnie do kierunku przepływu albo uszczelka dobrana wyłącznie „z półki”, bez analizy medium i temperatury. Często pojedynczy błąd w jednym detalu unieważnia kilka innych, bardzo drogich środków bezpieczeństwa (detekcja gazów, systemy przeciwpożarowe, automatyczne odcięcia).

W typowych halach i zakładach występuje szerokie spektrum mediów: sprężone powietrze, para wodna, woda lodowa i grzewcza, gazy techniczne (tlen, azot, argon, acetylen), gazy palne (metan, propan-but, wodór), media agresywne (kwasy, ługi, rozpuszczalniki), granulaty i pyły (mąka, pył węglowy, pyły metali), a także spaliny i mieszaniny procesowe. Dla każdego z tych mediów inny detal może stać się krytyczny. Dla pary zwiększone ciśnienie zaporowe i erozja, dla pyłów – ryzyko wybuchu w przewodzie i na klapach, dla mediów toksycznych – nawet minimalne nieszczelności króćców.

Konsekwencje awarii są dobrze znane z praktyki: wycieki i pożary, eksplozje pyłów, zatrucia pracowników, emisje do środowiska, ale też długotrwałe, „ciche” degradowanie konstrukcji i infrastruktury. Często koszty nieplanowanych postojów i napraw wielokrotnie przewyższają koszt poprawnego zaprojektowania i wykonania przewodów, króćców i klap na etapie realizacji inwestycji.

Przykład z praktyki: niepozorny króciec i wieloletnia korozja

W niewielkiej instalacji chemicznej na rurociągu z gorącą solanką wykonano kilka króćców pomiarowych w technologii „stub-on”: rura odgałęzienia nałożona na otwór w płaszczu głównym i obspawana. Króćce zostały wykonane z innej stali niż rurociąg, bo „akurat była dostępna” w warsztacie. Różnica materiałowa, podwyższona temperatura i obecność wilgoci z zewnątrz uruchomiły przyspieszoną korozję w strefie spoin. Po kilku latach, bez widocznych na pierwszy rzut oka oznak, doszło do perforacji ściany przy jednym z króćców. Wycieki solanki spływały po konstrukcji stalowej, powodując dalszą korozję. Problem został wykryty dopiero przy większym remoncie, gdy odkryto silnie skorodowane wsporniki. Koszt: wymiana odcinków rurociągu, naprawa konstrukcji, przestój instalacji.

Mechanizm: detal (dobór materiału króćca i jakość spoiny) stał się źródłem mikrowycieku, który przez lata niszczył elementy znajdujące się w jego zasięgu. Żadne zaawansowane systemy sterowania czy detekcji nie zadziałały, bo problem rozwijał się bardzo wolno, poniżej progów sygnałów alarmowych.

Podobne historie powtarzają się w wielu zakładach. Zamiast abstrakcyjnych haseł o bezpieczeństwie, kluczowa staje się dyscyplina w projektowaniu detali, kontroli wykonania i systematycznej inspekcji newralgicznych punktów: przewodów, króćców i klap.

Podstawowe typy przewodów i ich funkcje w instalacjach przemysłowych

Przewody (rurociągi, kanały, węże) tworzą szkielet każdej instalacji przemysłowej. Transportują medium, ale równocześnie przenoszą siły, momenty, drgania i wpływy termiczne. Ich rodzaj, sposób prowadzenia i łączenia determinują zarówno niezawodność, jak i bezpieczeństwo układu.

Klasyfikacja przewodów: procesowe, pomocnicze i bezpieczeństwa

Z punktu widzenia bezpieczeństwa przydatny jest prosty podział funkcjonalny:

• przewody procesowe – główne linie technologiczne, transportujące medium istotne dla procesu (reaktanty, półprodukty, para procesowa, opary); ich awaria najczęściej rodzi ryzyko poważnych skutków;
• przewody pomocnicze (utility) – instalacje sprężonego powietrza, wody chłodzącej, wody lodowej, azotu do przedmuchiwania, kondensatu, mediów grzewczych; awaria zwykle powoduje przestój, ale potencjalnie także zagrożenia wtórne (np. niekontrolowane dogrzanie procesu przez brak chłodzenia);
• przewody bezpieczeństwa – odpowietrzenia, upusty, by‑passy, przewody bezpieczeństwa z zaworów (flare, scrubbery), kanały wentylacji awaryjnej; często stanowią ostatnią barierę przed niekontrolowanym wzrostem ciśnienia lub emisją do otoczenia.

W wielu zakładach to właśnie przewody bezpieczeństwa są traktowane po macoszemu: stosuje się mniejsze grubości ścianek, uproszczone mocowania, a ich przebieg koliduje z innymi instalacjami. Efekt: w momencie zadziałania urządzenia bezpieczeństwa (np. zaworu bezpieczeństwa lub klapy odciążającej) przewód nie jest w stanie bezpiecznie odprowadzić medium, pojawiają się drgania, uderzenia hydrauliczne i rozszczelnienia.

Praktyczna zasada: każdy przewód, który ma za zadanie przejąć medium z urządzenia zabezpieczającego, powinien być traktowany jak przewód wysokiego ryzyka – z odpowiednim zapasem wytrzymałości, właściwym prowadzeniem, kompensacją wydłużeń i odrębną analizą scenariuszy awaryjnych.

Rodzaje przewodów: sztywne, elastyczne i preizolowane

W instalacjach przemysłowych funkcjonują trzy główne grupy przewodów:

• przewody sztywne – rurociągi stalowe (stale węglowe, nierdzewne, duplex), rury miedziane, rury z tworzyw sztywnych (PP, PE, PVC-U, PVC-C, PVDF); cechują się wysoką trwałością i dobrą odpornością ciśnieniową, ale wymagają prawidłowego kompensowania wydłużeń i starannego mocowania;
• przewody elastyczne – węże gumowe, kompozytowe, metalowe karbowane, kompensatory tkaninowe i metalowe; pozwalają przenieść drgania, kompensować ruchy urządzeń, łatwo zmieniać konfigurację przyłączy, ale są bardziej podatne na uszkodzenia mechaniczne oraz starzenie materiału;
• przewody preizolowane – rurociągi z fabryczną izolacją termiczną i płaszczem (np. systemy ciepłownicze, media gorące lub głęboko schłodzone); zapewniają kontrolę strat ciepła i ograniczają ryzyko poparzeń, ale utrudniają inspekcję i niosą ryzyko korozji pod izolacją (CUI).

Dobór typu przewodu musi uwzględniać nie tylko parametry robocze, lecz także sposób eksploatacji. Elastyczne węże używane do napełniania cystern są narażone na zginanie, rozciąganie i ścieranie, podczas gdy rurociągi na estakadach – na wahania temperatury, wiatr i ruch konstrukcji. Tam, gdzie występują drgania i przemieszczenia, lepiej sprawdzą się odcinki elastyczne lub kompensatory niż nadmierne „łamanie” rurociągu kolanami.

Ciśnienie, temperatura i medium a wybór technologii przewodów

Zakresy ciśnień i temperatur mają bezpośredni wpływ na wybór materiału, grubości ścianek i sposobu łączenia przewodów. Dla przewodów wysokociśnieniowych (para, gazy pod dużym ciśnieniem, media hydrauliczne) priorytetem jest wytrzymałość zmęczeniowa i odporność na uderzenia hydrauliczne. W takich aplikacjach preferowane są połączenia spawane i armatura o klasach ciśnieniowych dostosowanych do ciśnienia projektowego z zapasem bezpieczeństwa.

Dla przewodów wysokotemperaturowych istotna jest nie tylko krótkotrwała wytrzymałość, lecz także pełzanie (stopniowa deformacja materiału pod działaniem obciążenia i temperatury). Stale węglowe stosowane na granicy dopuszczalnej temperatury projektowej mogą tracić rezerwę wytrzymałościową po kilku latach pracy. Dodatkowo dochodzą problemy z rozszerzalnością cieplną – brak kompensacji powoduje kumulację naprężeń i uszkodzenia spoin oraz mocowań.

Medium determinuje odporność chemiczną materiału. Ten sam przewód, który bez problemu przeniesie wodę lodową, może ulec gwałtownej korozji przy medium kwaśnym lub rozpuszczalnikach. W instalacjach z substancjami toksycznymi lub łatwopalnymi niewielka nieszczelność jest znacznie poważniejsza niż w instalacji wody technologicznej, dlatego wymagania co do jakości spoin, armatury i systemu monitoringu muszą być zdecydowanie wyższe.

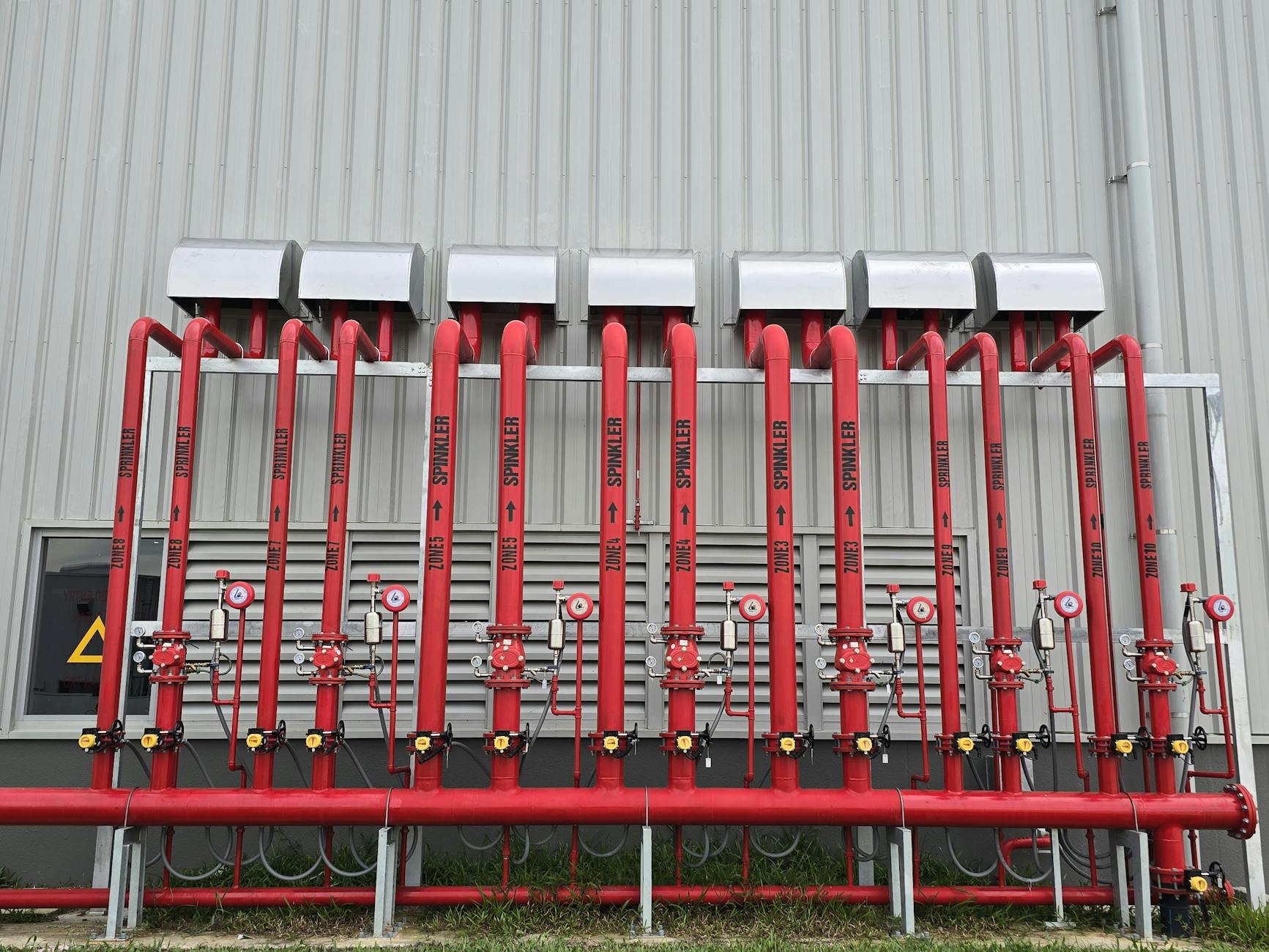

Przewody w systemach wentylacji, odpylania i ochrony przeciwpożarowej

Kanały wentylacyjne, przewody odpylania i instalacje oddymiające często pozostają poza głównym radar-em działów utrzymania ruchu, bo „to nie proces”. Tymczasem transportują powietrze z pyłami, mieszaniny wybuchowe lub gorące spaliny, a ich awaria może spowodować poważne szkody.

W układach odpylania przewody pracują w warunkach ściernych (abrasja) i często w strefach zagrożonych wybuchem (ATEX). Zalegający pył w poziomych odcinkach kanałów może tworzyć lokalne mieszanki wybuchowe. Źle dobrane średnice, ostre zmiany kierunku, nieprawidłowo ustawione klapy zwrotne lub odcinające sprzyjają odkładaniu się pyłu, a w konsekwencji również eksplozjom pyłowym. W takich systemach detale – promienie łuków, jakość uziemienia i przewodności elektrycznej, rodzaj klap zwrotnych (przeciwwybuchowe, wielopłaszczyznowe) – są równie istotne jak sam filtr czy wentylator.

W systemach oddymiania i wentylacji pożarowej przewody i klapy muszą zachować funkcję w warunkach pożaru: w wysokiej temperaturze, przy podciśnieniach lub nadciśnieniach oraz przy obecności dymu i agresywnych gazów. Oznacza to konieczność stosowania materiałów odpornych ogniowo, odpowiednio certyfikowanych klap przeciwpożarowych oraz przemyślanego prowadzenia przewodów tak, aby w razie pożaru nie doszło do ich mechanicznego uszkodzenia (np. od opadających elementów konstrukcji).

Interakcje z BMS/SCADA i systemami awaryjnymi

Nowoczesne instalacje przemysłowe są zintegrowane z systemami automatyki (SCADA, DCS, BMS) oraz systemami detekcji gazów, dymu, pożaru. Przewody, klapy i króćce nie są już wyłącznie elementami „pasywnymi”, lecz wchodzą w skład układów sterowania i zabezpieczeń. Przykłady:

• klapy odcinające na kanałach wentylacyjnych sterowane sygnałem z detektorów gazów,
• przewody odpowietrzające zbiorniki sprzężone z systemem detekcji LEL (dolna granica wybuchowości),
• króćce pomiarowe dla czujników ciśnienia i temperatury, które zasilają algorytmy ochrony przed suchobiegiem, przegrzaniem czy nadciśnieniem.

Jeśli detal (np. króciec pomiarowy) zostanie źle zaprojektowany – czujnik nie będzie odczytywał rzeczywistych warunków (strefy martwe, zawirowania, opóźnienia sygnału). Skutkiem jest pozorna obecność zabezpieczenia, które w krytycznym momencie zadziała za późno lub wcale. W ten sposób źle zaprojektowany przewód lub króciec może wprost zredukować skuteczność całego systemu bezpieczeństwa funkcjonalnego.

Króćce, przyłącza i połączenia – słaby punkt czy kontrolowane ogniwo?

Króćce i przyłącza są naturalnymi „dziurami” w szczelnym płaszczu rurociągu czy zbiornika. Każdy króciec to potencjalna nieszczelność, koncentracja naprężeń i miejsce o podwyższonym ryzyku korozji. Równocześnie bez nich nie ma możliwości pomiarów, serwisowania, odpowietrzania ani rozsądnego prowadzenia procesów. Klucz tkwi w ich poprawnym doborze, zaprojektowaniu i wykonaniu.

Typy króćców i ich funkcje

Pod pojęciem króćca kryją się różne rozwiązania konstrukcyjne:

• stub-in – rura odgałęzienia wspawana w otwór w ścianie rurociągu, często z zaokrąglonym wejściem; stosowany przy mniejszych średnicach odgałęzienia;
• stub-on – rura odgałęzienia naspawana na zewnątrz rury głównej bez wycinania pełnego otworu; prosty, ale powoduje koncentrację naprężeń;
• weldolet i inne „-olety” – specjalne kształtki wzmacniające miejsce odgałęzienia, zapewniające lepszą geometrię i rozkład naprężeń, stosowane przy wyższych ciśnieniach lub niekorzystnych proporcjach średnic;
• króćce kołnierzowe – odcinek rury zakończony kołnierzem, umożliwiający podłączenie armatury, przyrządów pomiarowych, węży;
• króćce gwintowane – stosowane przede wszystkim dla małych średnic i niższych ciśnień, np. dla czujników, zaworów małej armatury.

Poza samą geometrią istotny jest sposób włączenia króćca do ściany rurociągu lub aparatu. Dla aparatów ciśnieniowych projekt opiera się zwykle na normach EN 13445, EN 13480 lub ASME VIII/ASME B31.3, które określają wymagane grubości, wkładki wzmacniające, promienie zaokrągleń i dopuszczalne kombinacje średnic. Źle dobrane odgałęzienie (np. zbyt duża średnica króćca na cienkościennym płaszczu) potrafi wygenerować lokalne odkształcenia, które z czasem przechodzą w pęknięcia zmęczeniowe, nierzadko tuż przy spoinie obwodowej.

Uszczelnienia i standardy przyłączy

Przyłącza kołnierzowe, gwintowane czy clampowe są miejscem, gdzie bezpieczeństwo wprost zależy od jakości uszczelnienia. Dobór typu uszczelki (płaska, spiralna, metal-to-metal, RTJ), jej materiału oraz klasy chropowatości powierzchni przylgowych ma znaczenie szczególnie przy mediach toksycznych, korozyjnych i łatwopalnych. Przykładowo, dla mediów palnych przy ciśnieniach średnich i wysokich stosuje się uszczelki spiralne z pierścieniem centrującym, aby ograniczyć ryzyko wydmuchu przy nagłym wzroście ciśnienia.

Standaryzacja przyłączy – kołnierze wg EN/ASME, przyłącza higieniczne clamp w farmacji i spożywce, złączki Swagelok‑typu w instrumentacji – upraszcza eksploatację i serwis. Tam, gdzie „oszczędzono” na standardach i zastosowano egzotyczne lub samodzielnie dorabiane króćce, pojawiają się problemy z dostępnością części zamiennych, powtarzalnością momentów dokręcania i kontrolą jakości. Uwaga: mieszanie standardów (np. kołnierze EN z armaturą ASME) bez analizy wymiarów uszczelki i średnicy otworów pod śruby kończy się często chronicznymi wyciekami.

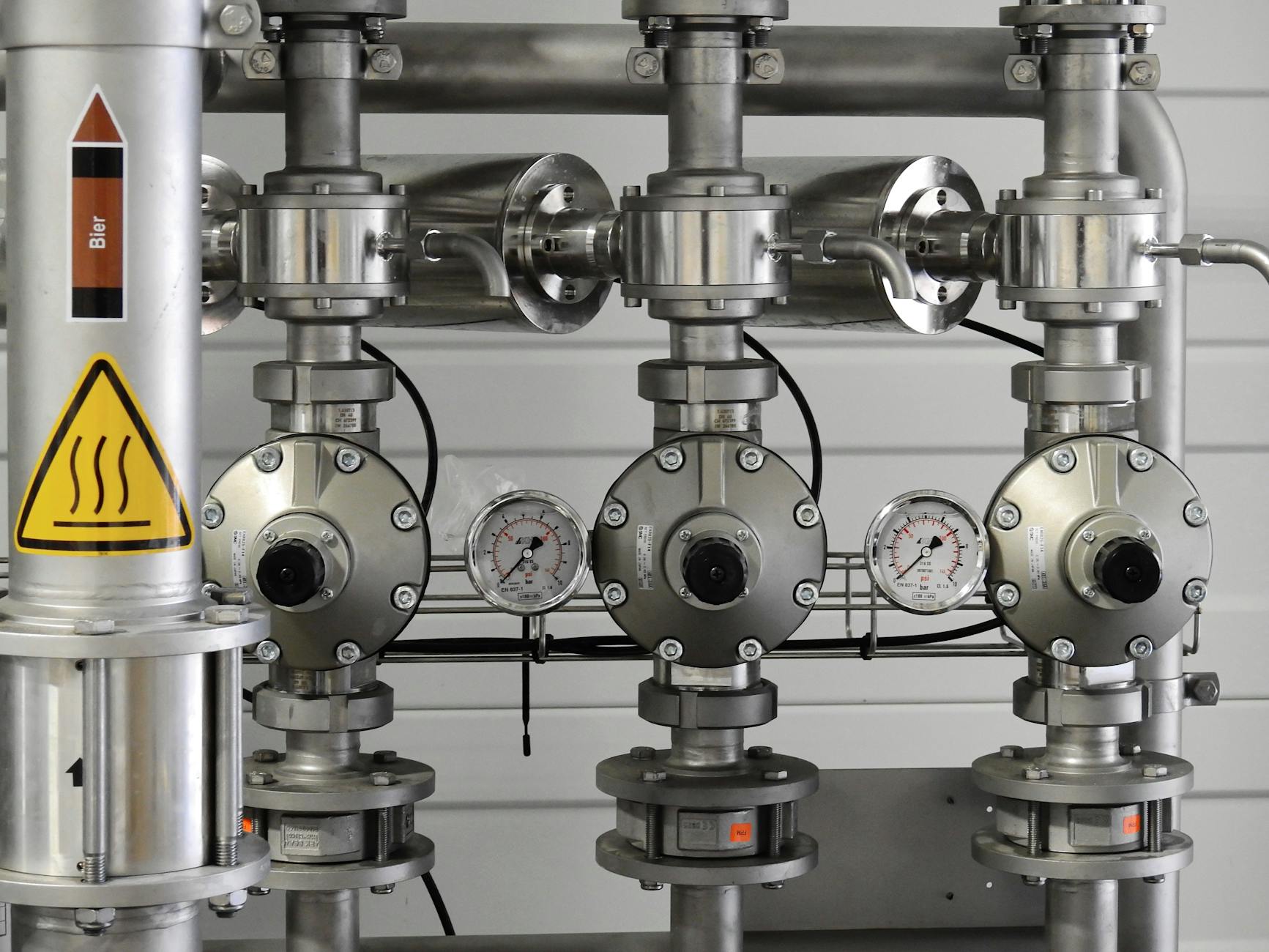

Projektowanie króćców pod kątem przepływu i pomiarów

Króćce procesowe i pomiarowe ingerują w przepływ medium. Ich ulokowanie, wysunięcie do wnętrza przewodu, orientacja względem kierunku przepływu i odległość od przeszkód (kolan, zwężeń, zaworów) decydują o tym, czy przepływ pozostanie ustalony, czy powstaną zawirowania, kieszenie powietrzne lub strefy stagnacji. W przypadku króćców spustowych i drenażowych zbyt wysoko posadowiony króciec powoduje, że „martwa” objętość nigdy się nie opróżnia – tam gromadzą się osady i agresywne kondensaty, inicjujące korozję szczelinową.

Dla króćców pomiarowych zasady są jeszcze bardziej restrykcyjne. Czujniki ciśnienia i temperatury wymagają odcinków prostych przed i za punktem pomiarowym, zgodnych z wytycznymi producenta przepływomierza lub normą (np. ISO 5167 dla kryz pomiarowych). Termopary wsunięte zbyt płytko odczytują temperaturę ścianki, a nie medium, co w systemach bezpieczeństwa procesowego (SIS) może oznaczać błędne decyzje logiki ESD. Tip: dla newralgicznych pomiarów warto stosować dedykowane kieszenie termometryczne projektowane z uwzględnieniem obciążeń od przepływu (tzw. wake frequency calculation), zamiast „dospawywać rurkę gdzie się da”.

Połączenia spawane, skręcane i zaciskowe – zarządzanie słabym ogniwem

Każde połączenie jest kompromisem między szczelnością, możliwością demontażu a kosztem. Połączenia spawane zapewniają najwyższą integralność, ale wymagają kwalifikowanych technologii (WPQR), spawaczy z uprawnieniami oraz badań NDT (VT, PT, RT, UT) w zależności od kategorii urządzenia ciśnieniowego. Połączenia kołnierzowe i gwintowane są bardziej serwisowalne, lecz generują większe ryzyko rozszczelnienia przy cyklach ciśnieniowo‑temperaturowych, drganiach i błędach montażowych (zły moment, brak kontroli smarowania śrub).

Połączenia zaciskowe i złączki typu double ferrule w instalacjach instrumentacyjnych potrafią pracować latami bezobsługowo, pod warunkiem trzymania się procedur montażowych producenta (liczba obrotów nakrętki, użycie właściwego klucza, kontrola średnicy rury po gięciu). Improwizacje w stylu „dokręć mocniej, żeby nie ciekło” kończą się ścięciem pierścieni, nadmiernym odkształceniem rury i późniejszym pęknięciem przy drganiach lub skokach ciśnienia. Uwaga: ponowny montaż tej samej złączki na innym odcinku rury jest proszeniem się o nieszczelność – powierzchnie uszczelniające nie są już do siebie dopasowane.

Dla wszystkich typów połączeń kluczowe jest uwzględnienie drgań i przemieszczeń termicznych już na etapie projektu trasy przewodów. Długie, „sztywno” zakotwione odcinki rur zakończone ciężkim zaworem czy przepływomierzem tworzą dźwignię działającą na króciec lub kołnierz. W praktyce to nie sam kołnierz jest słabym punktem, lecz odcinek rury tuż za spoiną lub gwint w korpusie armatury. Prostą prewencją są podpory ślizgowe, kompensatory i krótkie odcinki elastyczne tam, gdzie spodziewane są ruchy konstrukcji, uderzenia hydrauliczne lub częste manewry armaturą.

Eksploatacja i inspekcje powinny celować właśnie w te „słabe miejsca”: strefy przyspoinowe króćców, połączenia kołnierzowe przy zmianach kierunku trasy, złączki na liniach impulsowych i przyrządowych. Zamiast ogólnego „obchodu instalacji” skuteczniejsze są ukierunkowane przeglądy oparte na analizie ryzyka (RBI), podczas których sprawdza się momenty dokręcenia śrub kluczowych kołnierzy, obecność oznak mikroprzecieków (odbarwienia, naloty soli, ślady kondensatu) oraz luzy na podporach. Tip: drobny, powtarzający się wyciek na kołnierzu mówi zwykle więcej o geometrii rurociągu i pracy podpór niż o samej uszczelce.

W instalacjach o wysokich wymaganiach środowiskowych lub bezpieczeństwa procesowego (Seveso, ATEX) często stosuje się dodatkowe warstwy kontroli połączeń: kołnierze z pierścieniami detekcyjnymi podłączonymi do czujników wycieku, podwójne uszczelnienia na zaworach krytycznych czy zdalne monitorowanie ciśnienia w przestrzeniach międzypłaszczowych. Takie rozwiązania są kosztowne, ale znacznie obniżają ryzyko „cichych” nieszczelności, które w normalnych inspekcjach wizualnych mogłyby pozostać niewidoczne.

Gdy spojrzeć na instalację przemysłową jak na łańcuch, przewody, króćce i klapy są ogniwami łączącymi proces, automatykę i zabezpieczenia. Od jakości tych detali zależy, czy instalacja zachowa się przewidywalnie w stanach awaryjnych, czy też drobny wyciek, zatarcie klapy albo pęknięty króciec pomiarowy uruchomi reakcję łańcuchową. Dobrze zaprojektowane, wykonane i utrzymywane detale sprawiają, że nawet w skrajnych warunkach proces daje się kontrolować, a margines bezpieczeństwa pozostaje po właściwej stronie.

Klapy w roli strażników procesu i infrastruktury

Klapy (zawory klapowe, przepustnice, klapy przeciwpożarowe) są jednym z głównych elementów decydujących o tym, jak instalacja zachowa się podczas normalnej pracy i w scenariuszach awaryjnych. Od jakości ich doboru, wykonania i integracji z systemem sterowania zależy, czy uda się odciąć medium na czas, uniknąć cofki lub rozprzestrzenienia się ognia i dymu.

Klapy odcinające – szybkość działania kontra szczelność

Klapy odcinające mają podstawową funkcję: zatrzymać przepływ medium w określonym kierunku. W praktyce oznacza to kompromis między:

• szczelnością zamknięcia (klasy szczelności wg EN 12266, API 598 itp.);
• czasem zamknięcia (ręcznie, siłownik pneumatyczny, hydrauliczny, elektryczny);
• odpornością na warunki procesu (temperatura, ciśnienie, medium, erozja).

W liniach parowych i gazowych istotne jest, by klapa nie generowała nadmiernych strat ciśnienia przy pełnym otwarciu, a jednocześnie zapewniała pewne domknięcie w stanach awaryjnych. Zbytnie „dławienie” przekroju przez zbyt małą nominalnie armaturę skutkuje turbulencjami, hałasem i przyspieszoną erozją krawędzi dysku, co po kilku latach eksploatacji odbija się na szczelności.

W projektach ESD (Emergency Shut Down) dobiera się klapy tak, by osiągały fail-safe position (pozycję bezpieczną) przy zaniku energii sterującej – zwykle jest to pozycja zamknięta (fail-close), ale np. dla odpowietrzania zbiorników bywa odwrotnie (fail-open). Mechanika siłownika i sprężyn powrotu musi być zwymiarowana nie tylko do pokonania oporów samej klapy, lecz także ciśnień różnicowych występujących przy szybkich zmianach stanu. Błąd na tym etapie skutkuje klapą, która „zatrzymuje się w pół drogi” przy dużej różnicy ciśnień.

Klapy zwrotne – ochrona przed cofnięciem i uderzeniem hydraulicznym

Klapy zwrotne mają jedno zadanie: przepuszczać medium tylko w jednym kierunku. Brzmi prosto, ale w instalacjach z pompami, sprężarkami i kolumnami procesowymi w grę wchodzi kilka istotnych zjawisk:

• uderzenie hydrauliczne przy gwałtownym zamykaniu, szczególnie w długich liniach;
• oscylacje klapy przy pracy w pobliżu punktu zamknięcia (tzw. „chatter”);
• nieszczelności przy małych przepływach i pulsacjach.

Dobór typu klapy zwrotnej (pływakowa, kołnierzowa z dyskiem obrotowym, podwójna płytkowa, sprężynowa in-line) powinien uwzględniać profil przepływu, a nie tylko DN/PN i materiał. W liniach z przepływem zmiennym lub pulsującym najlepiej sprawdzają się konstrukcje sprężynowe z krótkim skokiem dysku – minimalizują tłuczenie o gniazdo i uderzenia hydrauliczne. Z kolei przy dużych średnicach i stałym przepływie warto sięgać po klapy dwupłytkowe o małej masie ruchomej.

Uwaga: klapa zwrotna zamontowana zbyt blisko króćca pompy, kolana lub zwężki pomiarowej doświadcza niestabilnych profili prędkości. To prosta droga do przyspieszonego zużycia zawiasów, sworzni i powierzchni uszczelniających. Kilka średnic rury od elementów zaburzających przepływ bywa ważniejsze niż dokładne DN pompy na tabliczce znamionowej.

Klapy przeciwpożarowe i dymowe – interfejs między instalacją a budynkiem

W instalacjach przemysłowych klapy przeciwpożarowe są spotykane nie tylko w typowych kanałach wentylacyjnych budynku, lecz także na trasach przewodów procesowych przechodzących przez ściany i stropy oddzieleń pożarowych. Ich zadanie jest dwojakie:

• ograniczyć rozprzestrzenianie się ognia, dymu i gorących gazów przez kanały i przewody,
• utrzymać odpowiednią klasę odporności ogniowej przegrody, przez którą przechodzi instalacja.

Kluczowe jest skoordynowanie projektu klap z koncepcją wentylacji pożarowej i scenariuszami pożarowymi. Klapa, która zamknie się automatycznie przy każdej detekcji dymu w kanale, może w niektórych scenariuszach utrudniać odprowadzenie dymu z obszaru ewakuacji. Dlatego sterowanie tymi elementami powinno być ściśle zintegrowane z systemem SSP (system sygnalizacji pożaru) i nadrzędnym BMS (system zarządzania budynkiem), a logika otwierania/zamykania – przeanalizowana z rzeczoznawcą ds. zabezpieczeń ppoż.

Od strony konstrukcyjnej liczy się nie tylko sama klapa, ale cały detal przejścia: obudowa, izolacja, masy ogniochronne wokół przewodu, sposób mocowania. Niedoszczelnione przejścia instalacyjne potrafią zniweczyć efekty nawet najlepszej klapy, bo gorące gazy potrafią obejść skrzydło przez nieszczelności w przegrodzie.

Klapy bezpieczeństwa i odciążające – ostatnia linia obrony

Pod pojęciem „klapy bezpieczeństwa” w praktyce często kryją się różne urządzenia odciążające: zawory bezpieczeństwa, klapy odmy, membrany odprężne (rupture discs) czy klapy przeciwwybuchowe. Ich wspólną cechą jest to, że mają ograniczać skutki niekontrolowanego wzrostu ciśnienia lub zjawisk wybuchowych.

Zawory bezpieczeństwa i membrany odprężne dobiera się zgodnie z normami (np. EN ISO 4126, API 520/521) na podstawie scenariuszy awaryjnych: zablokowanie wylotu, nagrzanie pożarem zewnętrznym, dopływ gazu z wyższego ciśnienia, rozkład egzotermiczny itd. Błędne jest podejście „jedna duża klapa na cały układ” – dużo częściej stosuje się kombinacje kilku mniejszych urządzeń na poszczególnych aparatach, z uwzględnieniem ich interakcji i wspólnych kolektorów odprowadzających.

Membrany odprężne mają zaletę: brak ruchomych elementów, co przy agresywnych lub brudnych mediach oznacza dużo wyższą niezawodność niż w przypadku sprężynowego zaworu bezpieczeństwa. Ich wada to jednorazowość działania – po zadziałaniu konieczna jest wymiana. Stosuje się je także w tandemie z zaworem bezpieczeństwa, pełniąc rolę bariery dla medium (ochrona sprężyny i gniazda zaworu) oraz „zawleczki” kalibrującej pierwsze zadziałanie.

Klapy przeciwwybuchowe (venting explosion devices) umieszczane na filtrach, cyklonach, zbiornikach pyłów czy przewodach transportu pneumatycznego mają zrzucić falę nadciśnienia wybuchowego w kontrolowanym kierunku. Tu szczególnie ważne jest:

• właściwe obliczenie powierzchni odciążenia względem objętości aparatu i rodzaju pyłu/gazu (normy EN 14491, EN 14994);
• zapewnienie bezpiecznej strefy wyrzutu (brak ludzi, instalacji w zasięgu płomienia i odłamków);
• koordynacja z instalacjami sąsiednimi – fala wybuchowa z jednego aparatu nie powinna inicjować wybuchu w drugim (tzw. propagacja wybuchu).

Tip: szczegółowe wymagania dla urządzeń odciążających warto powiązać z analizą zagrożeń procesowych (HAZOP, LOPA), tak by uniknąć przewymiarowania (niepotrzebne koszty i uciążliwość eksploatacyjna) lub niedowymiarowania (brak realnej ochrony).

Dobór materiałów przewodów w funkcji medium i warunków pracy

Materiał przewodu to nie tylko stal węgłowa vs stal nierdzewna. O bezpieczeństwie decyduje pełen pakiet: skład chemiczny, stan obróbki (np. wyżarzanie, utwardzanie), jakość szwów spawalniczych, a także warunki, w jakich przewód będzie starzał się przez kolejne lata.

Stal węglowa, niskostopowa i nierdzewna – gdzie która ma sens

Stal węglowa (np. P235, P265, A106 Gr.B) jest podstawą wielu rurociągów procesowych i energetycznych. Dobrze znosi ciśnienie, jest tania i łatwa w spawaniu. Jej słabością jest podatność na korozję ogólną i lokalną w obecności wody, tlenu i zanieczyszczeń. Dlatego często stosuje się:

• wewnętrzne powłoki ochronne (epoksydy, gumowanie) przy wodach chłodniczych i ściekach,
• zwiększone naddatki korozyjne (corrosion allowance) przy spodziewanej korozji równomiernej,
• dobór inhibitorów korozji w mediach płynnych.

Stale niskostopowe (Cr-Mo itp.) stosuje się tam, gdzie pojawiają się podwyższone temperatury (kotły, kolektory pary przegrzanej, reaktory wysokotemperaturowe). Ich skład zapewnia lepszą odporność na pełzanie (długotrwałe odkształcenia pod obciążeniem cieplnym), ale wymaga precyzyjnego prowadzenia spoin – z podgrzewaniem wstępnym, wyżarzaniem odprężającym i kontrolą struktury metalu.

Stale nierdzewne (AISI 304/316 i pochodne) wybiera się z reguły z powodu korozji, ale ich zachowanie przy wysokich temperaturach czy obciążeniach zmęczeniowych bywa inne niż stali węglowych. Typowy błąd: zastosowanie cienkościennej rury 304L w linii pary nasyconej o temperaturze w pobliżu granicy jej zastosowania dopuszczalnego bez analizy pełzania i cykli rozruchowych – po kilku latach pojawiają się pęknięcia zmęczeniowe w spoinach, mimo braku „klasycznej” korozji.

Korozja naprężeniowa i pękanie wodorowe – ciche zagrożenia

Niektóre połączenia medium i materiału przewodu generują zjawiska mniej intuicyjne niż klasyczna korozja ogólna. Dwa z nich są szczególnie zdradliwe:

• korozja naprężeniowa (SCC – Stress Corrosion Cracking),
• pękanie wodorowe (HIC, HE – Hydrogen Induced Cracking / Hydrogen Embrittlement).

Korozja naprężeniowa dotyka m.in. stale austenityczne w środowiskach zawierających jony chlorkowe (Cl⁻) i podwyższoną temperaturę. W praktyce oznacza to np. pęknięcia cienkościennych przewodów 304/316 w instalacjach wody demineralizowanej z resztkowymi chlorkami, szczególnie przy spawach, załamaniach trasy i punktach stałego zamocowania. Z zewnątrz rura może wyglądać poprawnie, a naprężenia własne od spawania i montażu plus lokalna kondensacja elektrolitu inicjują sieć mikropęknięć.

Pękanie wodorowe dotyczy głównie stali węglowych i niskostopowych w kontakcie z wodorem (także tym powstającym in situ przy procesach korozyjnych lub reakcyjnych). Wodór wnika w sieć krystaliczną stali, prowadząc do utraty plastyczności i inicjacji pęknięć. Typowe obszary ryzyka to: instalacje hydrorafinacji, reformingu, odsiarczania, ale także przewody wodne w układach z silną korozją podpowierzchniową.

Strategia obrony przed tymi zjawiskami obejmuje:

• dobór gatunku stali odpornego na SCC lub HIC (np. wysokostopowe duplexy, stale o obniżonej zawartości siarki i wtrąceń),
• ograniczenie naprężeń własnych przez prawidłowe procedury spawania i wyżarzanie odprężające,
• kontrolę chemizmu medium (usuwanie chlorków, siarkowodoru, regulacja pH),
• monitoring stanu materiału (NDT wyspecjalizowane: UT z phased array, techniki TOFD, badania replik metalograficznych).

Tworzywa sztuczne, kompozyty i podwójne rurociągi

Coraz więcej instalacji korzysta z przewodów z tworzyw termoplastycznych (PVC-U, PVC-C, PP, PE, PVDF) i kompozytów (GRE, GRP) oraz z rozwiązań typu double containment (rura w rurze). Ich przewagą jest wysoka odporność chemiczna i dobra relacja masy do trwałości, ale w kontekście bezpieczeństwa pojawiają się inne zjawiska niż w stalach:

• pełzanie i relaksacja naprężeń przy długotrwałym obciążeniu ciśnieniem i temperaturą,
• starzenie UV dla instalacji zewnętrznych,
• ograni­czona odporność na uderzenia w niskich temperaturach,
• palność i generowanie dymu oraz toksycznych produktów spalania.

Projektując przewody z tworzyw, trzeba korzystać z długoterminowych charakterystyk wytrzymałościowych (krzywe σ–t, MRS – Minimum Required Strength), a nie tylko z krótkotrwałych prób wytrzymałości na rozciąganie. Dopuszczalne ciśnienia robocze maleją drastycznie wraz ze wzrostem temperatury, a żywotność instalacji silnie zależy od jakości montażu (zgrzewanie, klejenie, zaciskanie).

Podwójne rurociągi (rura wewnętrzna + osłonowa) stosuje się m.in. dla mediów toksycznych i korozyjnych. Kluczowe elementy to:

• ciągłość przestrzeni międzypłaszczowej z możliwością odprowadzenia wycieku,
• punkty monitoringu (czujniki przecieku, syfony, wizjery),
• przemyślany układ kompensacji wydłużeń cieplnych obu rur (różne CTE – współczynniki rozszerzalności).

Przy rurociągach z tworzyw trzeba również przewidzieć scenariusze uszkodzeń mechanicznych: zahaczenie ładowarką o nisko prowadzoną linię, zassanie ścianki przy podciśnieniu, lokalne przegrzanie od promienników lub pary. Stelaże, osłony i odbojnice to często tańsza „warstwa bezpieczeństwa” niż późniejsze sprzątanie skażenia chemicznego. Uwaga: wiele tworzyw ma bardzo ograniczoną odporność na podciśnienie – rura, która przy 6 bar ciśnienia wewnętrznego pracuje poprawnie, może się zgnieść przy kilku dziesiątych bara próżni, jeśli nie została do tego policzona.

Drugim newralgicznym obszarem jest łączenie różnych materiałów w jednym ciągu – np. fragment GRE wstawiony w stalowy rurociąg, krótka sekcja PE przyłączeniowa do zbiornika stalowego, linia z PP wpięta w kolektor z PVDF. Różnice sztywności, rozszerzalności cieplnej i sposobu kotwienia powodują, że w strefach przejściowych kumulują się naprężenia. Bez przegubów kompensacyjnych, tulei przejściowych i poprawnego zamocowania kończy się to mikropęknięciami lub rozszczelnieniem złączek.

Przy podwójnych rurociągach kluczowe jest podejście do eksploatacji: sama rura osłonowa nie rozwiązuje problemu, jeśli przestrzeń międzypłaszczowa nie jest regularnie kontrolowana. Dobrze sprawdza się prosta logika: sekcjonowanie przestrzeni międzypłaszczowej (odcinki między punktami kontrolnymi), jasna procedura reakcji na alarm przecieku oraz z góry określony maksymalny czas pracy z „aktywnym” wyciekiem wewnętrznym. W praktyce więcej szkód powoduje zignorowany drobny wyciek do płaszcza niż pojedyncze, szybko zauważone rozszczelnienie głównej rury.

Dla mediów palnych i toksycznych w tworzywach i kompozytach bezpośrednio wchodzi w grę integracja z systemami detekcji – czujniki w tacach, w przestrzeniach międzypłaszczowych, proste próbniki kapiące. Bez sprzężenia tych sygnałów z działaniami (zatrzymanie pompy, zamknięcie klap, przełączenie na linię rezerwową) podwójna rura staje się jedynie mechaniczną barierą, a nie elementem świadomego systemu bezpieczeństwa procesowego.

Bez względu na to, czy chodzi o stalowy kolektor pary, króciec na zbiorniku, klapę zwrotną w sprężarkowni czy podwójną linię z PVDF, wspólny mianownik pozostaje ten sam: drobiazgowe podejście do detali konstrukcyjnych i materiałowych przekłada się wprost na liczbę awarii, wycieków i nieplanowanych postojów. Instalacje, w których ktoś „odrobił pracę domową” na poziomie króćców, przewodów i klap, rzadziej zaskakują – i zwykle pozwalają technikom spać spokojniej.

Rola detali w bezpieczeństwie instalacji przemysłowych

W większości analiz powypadkowych przewody, króćce i klapy pojawiają się jedynie jako „miejsce rozszczelnienia”. Tymczasem to na tym poziomie rozstrzyga się, czy zakłócenie procesu zakończy się kontrolowanym upustem, czy niekontrolowanym wyrzutem medium. Z pozoru drugorzędne decyzje – typ kołnierza, długość króćca, sposób podparcia rurociągu przed klapą – kumulują się w rzeczywisty poziom ryzyka.

Typowe „drobiazgi”, które przesądzają o bezpieczeństwie, to m.in.:

• dokładne umiejscowienie punktów stałych (anchors) i prowadzeń ślizgowych, aby ograniczyć przenoszenie sił termicznych na króćce zbiorników,
• wysokość progu przy kratkach ściekowych pod rurociągami z mediami toksycznymi – czy ewentualny wyciek trafi od razu do kanalizacji, czy zostanie zatrzymany na tacce,
• dobór kierunku otwierania klap i zaworów ręcznych tak, aby operator nie stał w potencjalnej strefie wyrzutu medium,
• odległości między czujnikami ciśnienia/temperatury a klapami i zaworami odcinającymi (tłumienie fali, opóźnienia odczytu),
• detale konstrukcji podsypek i wsporników pod rurociągami podziemnymi – czy woda gruntowa nie będzie stać w kontakcie z izolacją.

Bez modelu „barier” (warstw zabezpieczeń) łatwo wpaść w pułapkę pojedynczego, nadmiernie obciążonego rozwiązania. Automatyka bezpieczeństwa (SIS) nie zastąpi poprawnie dobranej klapy przeciwpożarowej, a zawór bezpieczeństwa nie skompensuje błędów w doborze grubości ścianki i materiału. Przewody, króćce i klapy są fizyczną warstwą ochrony – jeśli zawiodą, kolejne poziomy (detekcja, ewakuacja, działania ratownicze) działają już w trybie „gaszenia skutków”.

Praktyczne kryterium: jeśli na rysunku P&ID dany element ma oznaczenie (np. klapa, króciec pomiarowy, bypass), powinien mieć także „historię bezpieczeństwa” – czyli świadome uzasadnienie, po co jest, co ma ograniczać i w jakich scenariuszach awaryjnych bierze udział.

Podstawowe typy przewodów i ich funkcje w instalacjach przemysłowych

W obrębie jednej instalacji procesowej rzadko występuje „jeden typ rurociągu”. Nawet jeśli materiał jest ten sam, to wymagania co do bezpieczeństwa różnią się drastycznie w zależności od funkcji przewodu i rodzaju medium.

Przewody procesowe – linie główne i obiegowe

Linie procesowe, w których medium podlega przemianom chemicznym lub fazowym, zwykle pracują w najbardziej wymagających warunkach. Zmienne ciśnienie, pulsacje, nagłe zmiany temperatury, uderzenia wodne przy startach pomp – to wszystko obciąża rurociąg bardziej niż spokojny przesył magazynowy.

Przy liniach procesowych kluczowe są:

• policzona wytrzymałość na cykle rozruch–zatrzymanie (zmęczenie niskocyklowe),
• kontrola miejsc koncentracji naprężeń: trójniki, ostre łuki, króćce pomiarowe w strefach turbulencji,
• odporność na lokalne przegrzania (np. w rejonie wtrysku pary lub chemikaliów).

Uwaga przy reaktorach i kolumnach: króćce boczne i dennice często są granicą między światem „aparatu” a „rurociągu”. Jeśli analizy wytrzymałościowe aparatu nie są spójne z analizą rurociągu (stress analysis), to pierwszym „bezpiecznikiem” staje się niespodziewanie korpus aparatu, a nie zaprojektowany do tego przewód.

Przewody energetyczne – para, kondensat, woda chłodnicza

Rurociągi pary i kondensatu to podręcznikowy przykład wpływu detali na niezawodność. Odpowietrzniki, odwadniacze, spadki, syfony i odpowietrzenia nie podnoszą wydajności procesu, za to decydują, czy w linii pojawi się uderzenie wodne (water hammer).

Typowe zasady, które ratują przed uszkodzeniami:

• stałe, przemyślane spadki w kierunku odwadniaczy, bez „kieszeni” kondensatu między punktami podparcia,
• odpowiednio dobrane średnice linii odpowietrzających przy rozruchu (odprowadzanie powietrza, nie tylko kondensatu),
• klapy zwrotne na liniach kondensatu zaprojektowane tak, aby tłumienie uderzeń hydraulicznych nie przenosiło się na kotły i wymienniki.

Woda chłodnicza bywa traktowana ulgowo („to tylko woda”), a to ona często powoduje największe szkody: erozję przy dużych prędkościach, korozję podosadową pod kamieniem, kawitację na łukach i zaworach. Przy wodzie kluczowe są prędkości przepływu i jakość uzbrojenia – zbyt małe średnice klap i zaworów, ostre zwężki i źle ukształtowane trójniki praktycznie gwarantują przyspieszone zużycie.

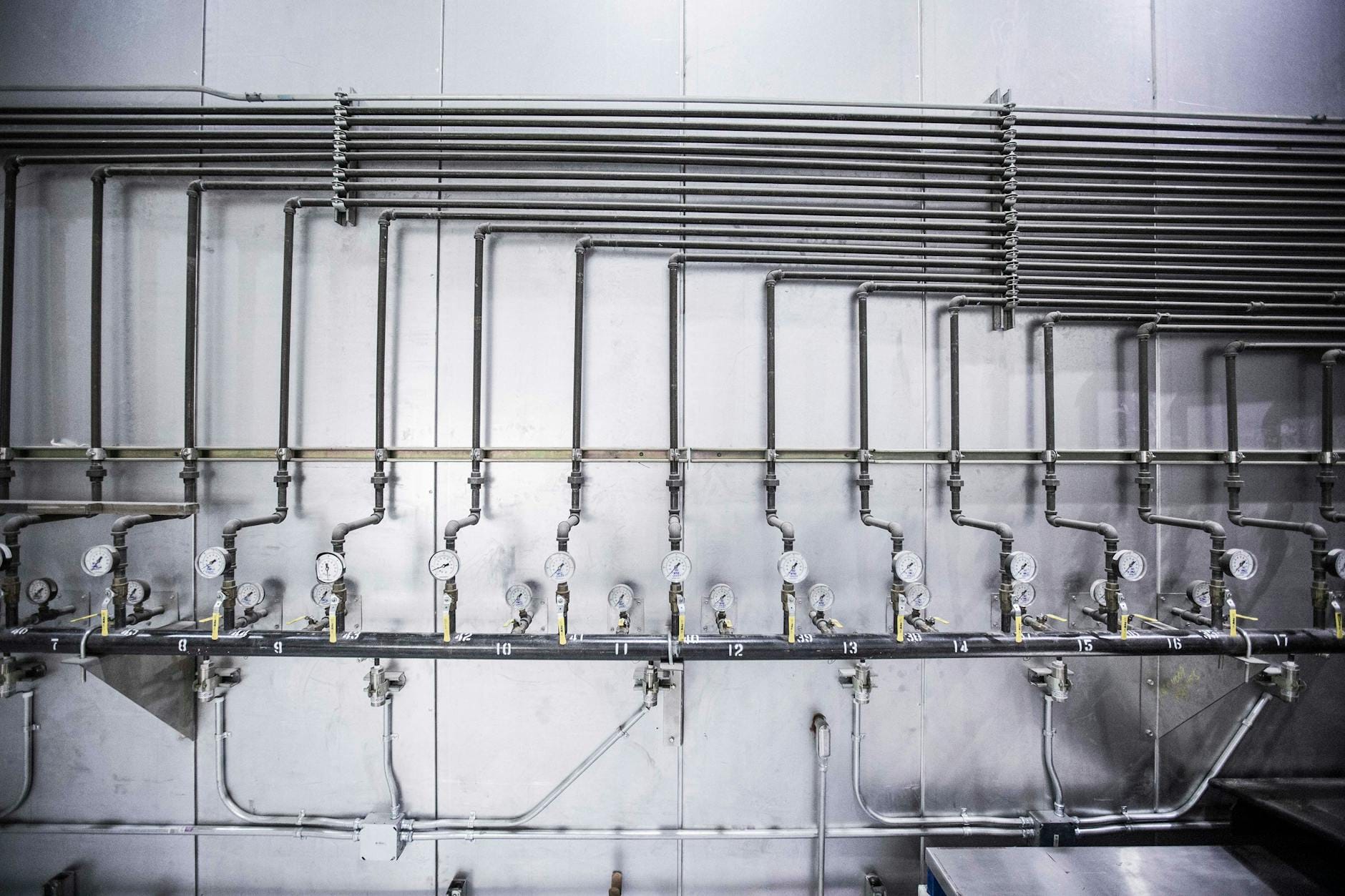

Przewody pomocnicze – instrumentacyjne, odpowietrzające, drenażowe

Cienkie przewody impulsowe do manometrów, przetworników ciśnienia, analizatorów czy sygnalizatorów poziomu często nie są projektowane z takim namysłem jak „poważne rurociągi”. Tymczasem awaria cienkiego przewodu z medium toksycznym może mieć skutki bardziej dotkliwe niż wyciek z głównej linii w obwałowaniu.

Bezpieczne projektowanie linii pomocniczych obejmuje m.in.:

• minimalizację ilości połączeń gwintowanych na rzecz złączek dwu- lub trójpierścieniowych wysokiej jakości,
• prowadzenie przewodów impulsowych w korytkach z osłonami mechanicznymi, a nie „na wierzchu” po konstrukcji,
• przemyślane odwadnianie i odpowietrzanie, aby uniknąć zamarzania i zatorów gazowych.

Podobnie z liniami odpowietrzającymi i drenażowymi: to one mają przejąć medium w stanach przejściowych. Jeśli są zdławione, zatkane lub źle poprowadzone (np. bez spadku), to każde manewrowanie zaworami staje się ryzykiem nadciśnienia lub podciśnienia w aparacie.

Króćce, przyłącza i połączenia – słaby punkt czy kontrolowane ogniwo?

Teoretycznie najbardziej niebezpieczne miejsce rurociągu to długa, prostoliniowa sekcja narażona na ciśnienie. W praktyce awarie niemal zawsze zaczynają się w okolicy połączeń: króćców, kołnierzy, trójników, złączek, węży elastycznych. To tam zbiegają się naprężenia mechaniczne, nierównomierne nagrzewanie i niedoskonałości montażu.

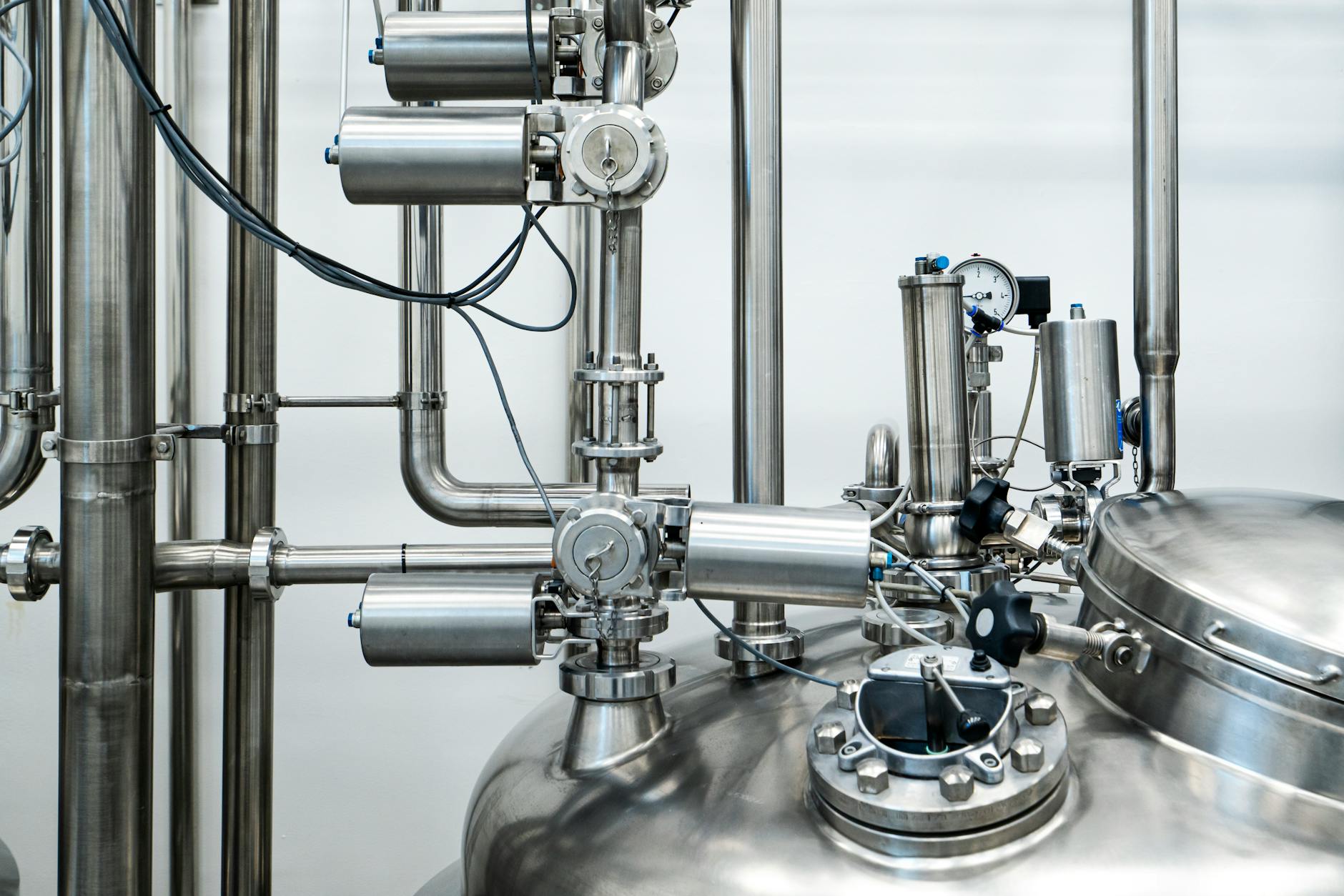

Króćce na zbiornikach i aparatach procesowych

Króciec nie jest tylko „dziurą w płaszczu”. To element, który przenosi siły od rurociągu na korpus aparatu. Błędy w tej strefie bywają kosztowne, bo uszkodzenie króćca jest zwykle trudniejsze w naprawie niż wymiana fragmentu rurociągu.

Do krytycznych zagadnień należą:

• odpowiednia długość króćca – zbyt krótki utrudnia poprawne spawanie kołnierza i prowadzi do lokalnych przegrzań, zbyt długi działa jak wysięgnik zwiększający momenty zginające,
• wzmocnienia lokalne (płaszcz wzmacniający, pad) przy cienkościennych zbiornikach i dużych średnicach króćców,
• kierunek wyprowadzenia króćca w stosunku do dominujących sił od rurociągu i rozszerzalności cieplnej.

W praktyce dobrze sprawdza się współpraca między projektantem aparatu i rurociągów jeszcze na etapie modelu 3D: króćce „rozmawiają” z podpórkami, kompensatorami i klapami, a nie są wstawiane w losowych miejscach wynikających tylko z wygody przyspawania.

Połączenia kołnierzowe – od teorii uszczelnienia do realnych naprężeń

Kołnierz to element, który łączy mechanikę z procesem technologii montażu. Nawet najlepsza uszczelka nie pomoże, jeśli rozkład sił w śrubach jest nierówny. Z drugiej strony, nadmierne dociągnięcie śrub łatwo niszczy miękkie uszczelki PTFE lub grafitowe na cienkich pierścieniach.

Przy projektowaniu i eksploatacji połączeń kołnierzowych kluczowe są:

• dobór typu kołnierza (zwężkowy, szyjkowy, płaski, lap joint) do ciśnienia, temperatury i medium,
• spójność między materiałem kołnierzy, śrub i uszczelki, szczególnie przy dużych gradientach temperatury,
• procedura dokręcania – momenty, sekwencja, smarowanie gwintów, ponowne dokręcanie po rozgrzaniu.

Tip: w instalacjach z mediami toksycznymi lub palnymi warto unikać połączeń kołnierzowych tam, gdzie można zastosować spawy obwodowe. Jeśli kołnierz jest konieczny (np. dla serwisu), dobrze jest lokalnie ograniczyć liczbę złączy – jedna większa kołnierzówka z wymiennym wkładem zaworu jest bezpieczniejsza niż kilka małych kołnierzy w ciągu.

Połączenia gwintowane, złączki i węże elastyczne

Połączenia gwintowane są wygodne, ale z natury mniej niezawodne przy cyklicznych zmianach temperatury i drganiach. W większości standardów rurociągowych gwinty są dopuszczane jedynie do niewielkich średnic i ciśnień oraz raczej dla mediów niebezpiecznych w niskich kategoriach zagrożenia.

Bezpieczne podejście do gwintów i złączek obejmuje m.in.:

• ograniczenie ich stosowania do krótkich odcinków serwisowych, punktów pomiarowych i obszarów łatwo dostępnych,
• rezygnację z pakuł i teflonu „z marketu” na rzecz certyfikowanych past i taśm z deklaracjami dla danego medium i temperatury,
• mechaniczne odciążenie węży elastycznych (łuki prowadzące, przeciwwagi, łańcuchy zabezpieczające) tak, aby nie przenosiły masy rurociągu.

Węże zbrojone (metalowe lub PTFE w oplotach) rozwiązują wiele problemów z kompensacją przemieszczeń, ale wprowadzają inne ryzyka: drgania rezonansowe, intensywną korozję pod oplotem, utrudnione oględziny. Dobrym standardem jest ograniczanie ich długości do niezbędnego minimum oraz okresowe, planowe wymiany, zamiast eksploatowania „do pierwszej awarii”.

Klapy – odcinające, zwrotne, przeciwpożarowe i bezpieczeństwa

Określenie „klapa” obejmuje szeroką rodzinę urządzeń: od prostych przepustnic w kanałach wentylacyjnych po certyfikowane klapy bezpieczeństwa pełniące rolę zaworów odciążających. Z punktu widzenia bezpieczeństwa istotne jest nie tylko, czy klapa jest, ale jak działa w rzeczywistych warunkach procesu.

Klapy odcinające i przepustnice w rurociągach

Klapy odcinające stosuje się tam, gdzie liczy się szybkie i pełne przerwanie przepływu – przy zbiornikach, na odgałęzieniach, w pobliżu pomp i aparatów. Klasycznym błędem jest traktowanie przepustnic motylkowych jak pełnowartościowego odcięcia w każdej sytuacji.

Do istotnych parametrów należą:

• klasa szczelności (np. wg EN 12266, API 598) – różnica między „technicznie szczelne” a „delikatnie kapie po godzinie” ma znaczenie przy mediach toksycznych,
• kierunek zabudowy i położenie trzpienia względem przepływu – zły montaż potrafi drastycznie skrócić żywotność uszczelnienia,
• odporność na kawitację i drgania przy częściowym otwarciu – przepustnica jako element regulacyjny często działa w punkcie największego niszczenia krawędzi dysku.

W instalacjach parowych i wysokotemperaturowych częściej stosuje się zawory grzybkowe lub zasuwy klino­we jako armaturę odcinającą. Klapy motylkowe metal-metal wymagają bardzo świadomego doboru materiałów uszczelnień i luzów montażowych, aby po kilku cyklach termicznych nadal się domykały.

Klapy zwrotne – grawitacyjne, sprężynowe i specjalne

Klapy zwrotne mają zapobiegać przepływowi wstecznemu – prosty cel, ale bardzo różne wykonania. Klapa niewłaściwie dobrana do dynamiki przepływu może pracować w trybie nieustannego „dzwonka”, generując hałas, drgania i uderzenia wodne.

Podstawowe warianty to:

• klapy grawitacyjne (zawiasowe) – zależne od pozycji montażu i kierunku przepływu, wrażliwe na małe prędkości,
• klapy sprężynowe (lift check) – wymagają minimalnego ciśnienia otwarcia, lepiej sprawdzają się przy pulsacyjnym przepływie i pionowych odcinkach,
• klapy dwuskrzydłowe w obudowie typu wafer – kompaktowe, ale wrażliwe na zanieczyszczenia stałe i osady.

Dla bezpieczeństwa ważne jest, aby klapa zwrotna była dobrana nie tylko na ciśnienie i średnicę, lecz także na zakres spodziewanych przepływów, gęstość medium i częstotliwość startów pomp. Symulacja hydrauliczna instalacji (przynajmniej w formie obliczeń strat i czasów zamykania) pozwala uniknąć niespodzianek z uderzeniami wodnymi.

Klapy przeciwpożarowe i klapy bezpieczeństwa

W instalacjach procesowych słowo „klapa” często pojawia się przy ochronie przed skutkami pożaru lub wybuchem. Klapy przeciwpożarowe w kanałach wentylacyjnych mają za zadanie ograniczyć rozprzestrzenianie się ognia i dymu między strefami pożarowymi. Z kolei klapy bezpieczeństwa (często to w praktyce zawory bezpieczeństwa lub klapy dekompresyjne) chronią aparaty i rurociągi przed rozerwaniem na skutek nagłego wzrostu ciśnienia.

Przy klapach przeciwpożarowych kluczowe są dwa aspekty: odporność ogniowa (czas i temperatura, które wytrzymuje element zamykający) oraz sposób wyzwalania. W realnej akcji gaśniczej liczy się, czy napęd termiczny (topik, siłownik z bezpiecznikiem termicznym) rzeczywiście zadziała przy zadanej temperaturze i czy klapa domknie się mimo zabrudzeń i osadów w kanale. Uwaga: montaż „na odwrót”, z osią obrotu uniemożliwiającą domknięcie w wyniku grawitacji, nadal zdarza się na budowach.

Klapy bezpieczeństwa i membranowe urządzenia dekompresyjne (bursting discs) działają z kolei w trybie ostatniej linii obrony. Dobrze dobrane umożliwiają szybkie odciążenie zbiornika lub rurociągu, zanim ciśnienie przekroczy wytrzymałość ścianek. Tu nie wystarczy sama średnica przyłącza – liczy się pełna charakterystyka przepływowa, czas reakcji, możliwość zablokowania się klapy przez osady lub zamarzanie kondensatu w króćcu odpowietrzającym.

W praktyce bezpieczny układ odciążania to nie pojedyncze urządzenie, tylko kombinacja: odpowiednio ukształtowane króćce, odcinki prowadzące, odprowadzenie medium (flare, bezpieczne miejsce wyrzutu), a także monitoring pozycji klapy lub ciśnienia za nią. Jeżeli klapa bezpieczeństwa regularnie „pyrga” przy rozruchach, to znak, że problem leży w sterowaniu procesem albo w błędnie przyjętych założeniach projektowych – traktowanie tego zjawiska jako „normy” kończy się zwykle zatarciem lub zakleszczeniem mechanizmu.

Istotny bywa również scenariusz awaryjny po zadziałaniu klapy. Uwolniony strumień gorącego medium, pary lub gazu nie może być skierowany w stronę ciągów komunikacyjnych, stanowisk obsługi ani urządzeń, które ulegną uszkodzeniu termicznemu. Niby oczywiste, a jednak w wielu zakładach dopiero pierwsze „otwarcie” klapy pokazuje, że strumień uderza w najbliższą konstrukcję wsporczą albo w okno sterowni.

Bezpieczna instalacja przemysłowa powstaje tam, gdzie detale – średnica króćca, klasa szczelności klapy, długość elastycznego węża czy sposób dokręcenia kołnierza – są traktowane tak samo poważnie jak schemat procesu. To właśnie w tych drobnych decyzjach projektowych i eksploatacyjnych rozstrzyga się, czy układ będzie latami pracował spokojnie, czy też stanie się źródłem ciągłych, potencjalnie groźnych niespodzianek.

Najczęściej zadawane pytania (FAQ)

Dlaczego tak duże znaczenie mają detale typu przewody, króćce i klapy w instalacjach przemysłowych?

Detale są zwykle najsłabszym ogniwem instalacji – to na przewodach, króćcach, klapach i uszczelkach powstają nieszczelności, korozja i lokalne przeciążenia. Nawet perfekcyjnie dobrane urządzenia główne (pompy, reaktory, wymienniki) nie zrekompensują błędów w tych elementach, bo to one bezpośrednio stykają się z medium i przenoszą ciśnienie, temperaturę oraz drgania.

Jeden źle dobrany króciec, cienkościenny odcinek rurociągu lub odwrotnie zamontowana klapa potrafią unieważnić kosztowne systemy bezpieczeństwa – detekcję gazów, automatykę odcinającą czy instalacje przeciwpożarowe. Z praktyki: mikrowyciek przy króćcu może przez lata niszczyć konstrukcję stalową, aż do poważnej awarii, mimo że żaden alarm się nie uruchomi.

Jakie są podstawowe typy przewodów w instalacjach przemysłowych i czym się różnią?

W uproszczeniu przewody dzielą się na trzy grupy: sztywne (rury stalowe, miedziane, z tworzyw sztywnych), elastyczne (węże, kompensatory) oraz preizolowane (z fabryczną izolacją i płaszczem). Sztywne zapewniają dużą trwałość i odporność ciśnieniową, ale wymagają dobrej kompensacji wydłużeń cieplnych i poprawnego mocowania. Elastyczne łatwo przenoszą drgania i ruchy urządzeń, za to szybciej się starzeją i są bardziej wrażliwe na uszkodzenia mechaniczne.

Przewody preizolowane ograniczają straty ciepła i zabezpieczają przed poparzeniem, jednak utrudniają inspekcję i niosą ryzyko korozji pod izolacją (CUI – corrosion under insulation). Dobór typu przewodu zawsze musi uwzględniać nie tylko parametry medium, lecz także rzeczywisty sposób eksploatacji: zginanie, wibracje, narażenie na warunki atmosferyczne.

Czym różnią się przewody procesowe, pomocnicze i bezpieczeństwa pod kątem ryzyka?

Przewody procesowe przenoszą media kluczowe dla samego procesu (reaktanty, półprodukty, parę procesową). Ich awaria zwykle oznacza poważne skutki technologiczne i bezpieczeństwa. Przewody pomocnicze (sprężone powietrze, woda chłodząca, azot, woda lodowa) z pozoru są „mniej krytyczne”, ale ich uszkodzenie często prowadzi do wtórnych zagrożeń, np. przegrzania aparatury przez brak chłodzenia.

Najbardziej niedocenia się przewody bezpieczeństwa – odpowietrzenia, upusty, flare, scrubbery, kanały wentylacji awaryjnej. To one przejmują media w sytuacjach awaryjnych i działają przy skrajnych przepływach. Jeśli są zbyt słabe, źle poprowadzone albo niewystarczająco zamocowane, w momencie zadziałania zaworu bezpieczeństwa mogą pojawić się silne drgania, uderzenia hydrauliczne i rozszczelnienia. Tip: każdy przewód połączony z urządzeniem zabezpieczającym traktuj jak przewód wysokiego ryzyka, a nie „dodatek”.

Jak dobierać przewody do wysokiego ciśnienia i temperatury, żeby nie obniżyć bezpieczeństwa?

Przy wysokim ciśnieniu kluczowa jest wytrzymałość zmęczeniowa materiału oraz odporność na uderzenia hydrauliczne. Preferuje się połączenia spawane, armaturę o klasach ciśnieniowych dopasowanych do ciśnienia projektowego z odpowiednim zapasem oraz solidne mocowania, które ograniczają wibracje i ruchy rurociągu.

Przy wysokiej temperaturze dochodzi temat pełzania (powolnej deformacji materiału pod obciążeniem i temperaturą) oraz rozszerzalności cieplnej. Stale węglowe pracujące „na granicy” dopuszczalnej temperatury projektowej mogą po kilku latach utracić rezerwę wytrzymałości. Brak kompensacji wydłużeń (kompensatory, odpowiednia geometria trasy, prowadzenie podpór) powoduje kumulację naprężeń i pęknięcia spoin lub ścianek rur.

Jakie błędy przy króćcach pomiarowych i przyłączeniowych najczęściej prowadzą do awarii?

Typowe problemy to: niezgodność materiałowa króćca i rurociągu, spawanie „na oko” bez kontroli geometrii i jakości spoin, brak analizy korozyjnej (np. przy gorących solankach czy mediach agresywnych), a także zbyt małe grubości ścianek w strefie króćców. Różnice potencjałów elektrochemicznych, podwyższona temperatura i wilgoć sprzyjają przyspieszonej korozji w okolicy spoin i przejść grubości.

Do tego dochodzą kwestie mechaniczne: zbyt długie, niepodparte króćce, obciążone ciężarem armatury lub czujników, mogą pękać wskutek drgań. Uwaga: mikrowycieki przy króćcach często nie są widoczne gołym okiem, a przez lata powodują korozję elementów konstrukcyjnych znajdujących się poniżej.

Jak zaprojektować klapy odcinające i odciążające, żeby nie obniżyć poziomu bezpieczeństwa?

Klapy muszą być dobrane do medium (palne, toksyczne, pyłowe), kierunku i charakteru przepływu. Odwrócone montażem klapy odcinające, źle ustawione klapy zwrotne czy klapy przeciwwybuchowe bez wolnej przestrzeni wylotowej to klasyczne błędy. Przy pyłach (mąka, pył węglowy, pyły metali) szczególnie ważne są klapy i elementy przeciwwybuchowe zaprojektowane zgodnie z ATEX, z analizą możliwych nadciśnień wybuchowych.

Istotne jest także usytuowanie klap względem przewodów: zbyt blisko kolan, zwężeń czy rozgałęzień powstają niekorzystne profile prędkości i lokalne przeciążenia. W praktyce zawsze trzeba przeanalizować scenariusz awaryjny, np. pełne zadziałanie zaworu bezpieczeństwa, i sprawdzić czy przewód oraz klapa wytrzymają takie przepływy bez rozszczelnienia i nadmiernych drgań.

Jak często kontrolować przewody, króćce i klapy w działającej instalacji?

Częstotliwość inspekcji zależy od medium, ciśnienia, temperatury, wieku instalacji i historii awarii. Dla przewodów z mediami agresywnymi, gorącą parą, pyłami wybuchowymi oraz dla przewodów bezpieczeństwa odstępy powinny być krótsze niż dla wody technologicznej czy sprężonego powietrza o niskim ciśnieniu. Dobrym punktem odniesienia są okresy rewizji ustalane przez UDT, ale w wielu przypadkach potrzebne są dodatkowe, wewnętrzne przeglądy.

W praktyce stosuje się kombinację metod: oględziny wizualne (także pod izolacją w wybranych punktach), pomiary grubości ścianek (UT), kontrolę spoin, sprawdzenie działania klap i zaworów oraz monitorowanie przecieków. Tip: warto tworzyć listy „hot spotów” – newralgicznych przewodów, króćców i klap – które są kontrolowane częściej niż reszta instalacji.
