Inteligentna filtracja powietrza: jak systemy IoT pomagają przewidywać wymianę filtrów

Dlaczego tradycyjny harmonogram wymiany filtrów nie działa w świecie zmiennych warunków

Wymiana „wg kalendarza” kontra wymiana oparta na stanie technicznym

Klasyczny model utrzymania filtrów powietrza opiera się na prostym schemacie: wymiana co określony czas (np. co 3 lub 6 miesięcy) albo po zadanej liczbie godzin pracy instalacji. Ten sposób planowania jest łatwy organizacyjnie, ale ignoruje fakt, że filtr starzeje się zależnie od warunków pracy, a nie od daty z kalendarza.

W wymianie opartej na stanie technicznym kluczowe jest to, co rzeczywiście dzieje się z filtrem: jak rośnie jego spadek ciśnienia, jaki jest przepływ, jaka jest rzeczywista ekspozycja na pył i aerozole. Predykcyjna wymiana filtrów korzysta z danych z czujników i algorytmów IoT, aby wyznaczać moment wymiany na podstawie trendu zużycia, a nie arbitralnego terminu.

Różnica jest zasadnicza:

• w modelu kalendarzowym instalacja „nie wie”, czy filtr jest jeszcze w dobrej kondycji, czy już dawno przekroczył bezpieczny poziom oporów;
• w modelu opartym na stanie filtr jest monitorowany, a decyzja o wymianie zapada wtedy, gdy realnie przestaje spełniać swoją funkcję lub zaczyna generować nadmierne koszty energii.

Systemy IoT w filtracji powietrza zmieniają więc logikę utrzymania: zamiast konserwacji reagującej na sztywne terminy, sterownik lub chmura decyduje o wymianie na podstawie danych i prognoz.

Skutki zbyt późnej i zbyt wczesnej wymiany filtrów

Zbyt późna wymiana filtrowentylacji to klasyczny scenariusz: filtr już dawno osiągnął końcowy spadek ciśnienia, ale nikt tego nie mierzy. Efekty są łatwe do przewidzenia:

• wentylatory pracują na wyższym sprężu, zużywając więcej energii elektrycznej,
• spada efektywny przepływ powietrza, przez co instalacja nie zapewnia wymaganych parametrów (np. ilości wymian powietrza w pomieszczeniu),
• w systemach krytycznych (sale operacyjne, cleanroom) rośnie ryzyko niedotrzymania klas czystości lub różnic ciśnień między strefami.

Zbyt wczesna wymiana filtra to odwrotne zjawisko: filtr jest jeszcze daleko od granicy oporów, ale harmonogram mówi „wymienić”. Tu koszt jest mniej widowiskowy, ale systematyczny. Płaci się za:

• przedwczesne zużycie materiałów filtracyjnych,
• roboczogodziny serwisu i przestój instalacji,
• utylizację filtrów, które nadal miały zdolność filtracyjną.

Przy dużych centralach wentylacyjnych i wielu obiektach ten „cichy” koszt potrafi być większy niż oszczędności wynikające z prostoty kalendarzowego utrzymania. Monitoring filtrów w czasie rzeczywistym pozwala znaleźć punkt równowagi: wymienić filtr wtedy, gdy korzyść energetyczna i bezpieczeństwo procesu uzasadniają interwencję.

Zmienność warunków pracy a żywotność filtrów

Żywotność filtrów powietrza nigdy nie jest stała. Zależy od:

• jakości powietrza zewnętrznego (smog sezonowy, pylenie roślin, zapylenie przemysłowe w otoczeniu),
• trybu pracy instalacji (ciągła 24/7 versus praca okresowa),
• charakteru procesu technologicznego (np. produkcja z dużą emisją pyłów, zmiany receptur, rozruchy linii),
• awarii i nieszczelności (nagłe przedmuchanie dużej ilości pyłu do sekcji filtracyjnej).

Ten sam filtr w tej samej centrali może w jednym roku pracować 8 miesięcy, a w kolejnym – 3 miesiące, jeśli w okolicy powstał mocno pylący zakład lub zmieniono technologię wewnątrz obiektu. Harmonogram kalendarzowy nie ma szans tego uchwycić. Czujniki zabrudzenia filtrów i analiza danych z filtrów w architekturze IoT wychwytują natomiast rzeczywiste obciążenie i korygują plany wymian.

Algorytmy prognozowania zużycia filtrów uwzględniają sezonowość i zmiany obciążenia, np. porównując tempo przyrostu spadku ciśnienia w okresach podobnej pogody lub podobnej produkcji. To praktyczne zastosowanie koncepcji predictive maintenance HVAC w obszarze samej filtracji.

Gdzie kalendarz „jeszcze ujdzie”, a gdzie już jest realnym ryzykiem

W prostych zastosowaniach, takich jak małe biurowe centrale wentylacyjne w czystej okolicy, kalendarzowa wymiana filtrów jest akceptowalna. Ryzyko przekroczenia parametrów jest niewielkie, a koszt energii i filtrów stanowi umiarkowaną część budżetu.

Są jednak obszary, gdzie brak inteligentnej filtracji powietrza jest po prostu zbyt ryzykowny:

• farmacja i produkcja aseptyczna – przekroczenie dopuszczalnej liczby cząstek lub zaburzenie nad-/podciśnienia między strefami może unieważnić partie produktu;
• szpitale i sale operacyjne – niedotrzymanie klas czystości i wymian powietrza to ryzyko zakażeń i powikłań;
• data center – zbyt niski przepływ powietrza przez wymienniki chłodnicze zwiększa temperaturę, skracając żywotność sprzętu IT;
• produkcja precyzyjna i optyka – zanieczyszczenia mikrocząstkami wpływają na jakość produktu, a często nie są widoczne gołym okiem.

W takich obiektach predykcyjna wymiana filtrów i ciągły monitoring parametrów powietrza są w praktyce standardem bezpieczeństwa procesowego. IoT w filtracji powietrza nie jest tam gadżetem, ale narzędziem utrzymania jakości i ciągłości działania.

Podstawy filtracji powietrza, które mają znaczenie dla systemów IoT

Typy filtrów a ich zachowanie w czasie

Żeby rozsądnie zaprojektować system IoT dla filtracji, trzeba rozumieć, jak różne filtry „starzeją się” w praktyce. Inaczej zachowuje się filtr wstępny G, inaczej HEPA, a jeszcze inaczej adsorber węglowy.

Najczęściej spotykane grupy filtrów:

• filtry mechaniczne wstępne (G, M, ePM10) – zatrzymują większe cząstki, ich spadek ciśnienia rośnie szybko na początku, potem wolniej, aż do fazy końcowej;
• filtry dokładne (F, ePM2.5, ePM1) – pracują głębiej w strukturze materiału, mają wyższy początkowy opór, ale bardziej przewidywalny wzrost Δp;
• filtry HEPA/ULPA – bardzo wysoka skuteczność, wrażliwe na nieszczelności i uszkodzenia mechaniczne; zmiana Δp nie zawsze jednoznacznie koreluje z efektywnością (potrzebne dodatkowe testy integracyjne, np. skanowanie);
• filtry elektrostatyczne – ich skuteczność zależy od stanu układu zasilania i obciążenia elektrostatycznego, więc same opory przepływu to za mało do oceny stanu;
• filtry węglowe i adsorpcyjne – kluczowy jest stopień nasycenia sorbentu, który nie zawsze przekłada się na spadek ciśnienia.

Dla systemów IoT oznacza to konieczność innego doboru czujników i logiki dla poszczególnych grup filtrów. Monitoring filtrów w czasie rzeczywistym nie sprowadza się wyłącznie do Δp – czasem trzeba obserwować także parametry jakości powietrza za sekcją filtrów.

Kluczowe parametry techniczne a sygnały czujników

Najważniejsze parametry filtrów z punktu widzenia IoT:

• spadek ciśnienia (Δp) – różnica ciśnień przed i za filtrem; podstawowy wskaźnik stopnia zabrudzenia;
• przepływ powietrza – wpływa na Δp, bez znajomości przepływu trudno porównywać wartości Δp w różnych trybach pracy;
• skuteczność filtracji – udział zatrzymywanych cząstek, zwykle określany klasą filtra; dla IoT istotna jest możliwość pośredniej weryfikacji tej skuteczności (np. czujnik PM za filtrem);
• pojemność pyłowa – ilość zanieczyszczeń, jaką filtr może zmagazynować przed osiągnięciem końcowego oporu.

Sygnały z czujników są w istocie odwzorowaniem tych parametrów. Czujnik różnicy ciśnień mierzy Δp, przepływomierz – ilość powietrza, a liczniki czasu pracy i sygnały sterujące wentylatorami pozwalają oszacować ekspozycję filtra na zanieczyszczenia. Algorytmy w systemie IoT z tych danych wyliczają m.in. szacowany pozostały czas życia filtra (ang. RUL – Remaining Useful Life).

Uwaga: Δp jest funkcją zarówno zabrudzenia filtra, jak i przepływu powietrza. Jeżeli centrala ma pracę w kilku biegach, logika IoT musi to uwzględniać, inaczej w trybie nocnym (mniejszy przepływ) filtr „magicznie” stanie się mniej zabrudzony.

Mechanizmy zużycia filtrów i ich nieliniowość

W praktyce zużycie filtra nie jest liniowe w czasie. Typowy przebieg Δp w funkcji zabrudzenia ma trzy fazy:

1. faza docierania – niewielki wzrost Δp, czasem nawet delikatny spadek po pierwszym „ułożeniu” filtratu;
2. faza stabilna – Δp rośnie w miarę równomiernie, łatwa do modelowania prostymi trendami;
3. faza końcowa – nieliniowy skok Δp, filtr bardzo szybko dochodzi do wartości granicznych.

System inteligentnej filtracji powietrza musi nauczyć się rozpoznawać wejście w fazę końcową. Jeśli algorytm zareaguje dopiero, gdy filtr przekroczy wartość graniczną Δp, przy dużym obciążeniu może być już za późno – wentylator zacznie pracować w nieoptymalnym punkcie charakterystyki, a przepływ powietrza nie zapewni wymaganych parametrów.

Dlatego algorytmy predykcyjne nie tylko „patrzą” na bieżące Δp, ale analizują tempo jego przyrostu. Z punktu widzenia matematyki kluczowa staje się pochodna Δp po czasie i po przepływie. To właśnie na tej podstawie można wiarygodnie prognozować, kiedy filtr osiągnie wartość końcową.

Co tak naprawdę mierzyć – parametry krytyczne dla inteligentnej wymiany filtrów

Różnica ciśnień przed/za filtrem jako główny wskaźnik

Presostaty i czujniki różnicy ciśnień to podstawowe „oczy” systemu IoT dla filtracji. Mierzą one Δp między króćcem przed filtrem a króćcem za filtrem. Na tej podstawie można:

• ustawić progi alarmowe ostrzegające o zbliżaniu się do końcowego oporu,
• analizować trend przyrostu Δp przy stałym przepływie,
• sterować mocą wentylatorów w celu kompensacji oporów (sterowanie VAV/EC).

Przykładowa logika:

• poziom ostrzegawczy – filtr w 70–80% zużycia, IoT wyzwala powiadomienie dla służb utrzymania ruchu i planuje wymianę w najbliższym możliwym oknie serwisowym;
• poziom krytyczny – filtr przekracza akceptowalny spadek ciśnienia, system wymaga natychmiastowej interwencji, może ograniczać wydajność instalacji, by chronić wentylatory.

Tip: jeżeli w instalacji istnieje już prosty presostat z funkcją „filter dirty” (styk ON/OFF), warto wymienić go na czujnik analogowy (4–20 mA, 0–10 V) i wpiąć do systemu IoT. Zyskuje się nie tylko informację, że filtr jest zabrudzony, ale jak szybko do tego stanu dochodzi.

Dodatkowe parametry – kiedy są niezbędne

W nowoczesnych systemach filtracji i HVAC sama różnica ciśnień to zwykle za mało, aby mówić o inteligentnej filtracji powietrza. Rozsądny zestaw obejmuje:

• przepływ powietrza – pomiar z anemometrów, czujników Pitota lub wprost z falownika (jeśli charakterystyka jest znana). Umożliwia normalizację Δp.
• moc/obciążenie wentylatora – np. prąd pobierany przez silnik. Wzrost mocy przy stałym przepływie to dodatkowy wskaźnik rosnących oporów.
• poziom cząstek PM (PM10, PM2.5, PM1) – czujniki pyłu przed i za sekcją filtrów. Umożliwiają ocenę skuteczności filtracji i wykrycie nieszczelności.
• temperatura i wilgotność – wpływają na gęstość powietrza i lepkość, przez co delikatnie modyfikują Δp; istotne przy wysokich wymaganiach dokładności.

• stężenia gazów i lotnych związków organicznych (VOC) – szczególnie przy filtrach węglowych i chemicznych. Pozwalają określić faktyczny stopień nasycenia sorbentu, zamiast „strzelać” z harmonogramem wymiany.
• status pracy instalacji – sygnały „fan run”, tryb dzień/noc, klapy bypass, stopnie odzysku ciepła. Bez tej informacji łatwo błędnie zinterpretować zmiany Δp lub przepływu.

W prostych systemach biurowych wystarczy duet Δp + informacja o biegu wentylatora. W laboratoriach, data center czy przemyśle farmaceutycznym zestaw czujników robi się gęstszy, bo poziom ryzyka przy błędnej ocenie stanu filtra jest znacznie wyższy. Przykład z praktyki: dopiero zestawienie Δp z czujnikiem PM1 za filtrem HEPA ujawniło mikronieszczelność ramy, której same presostaty „nie widziały”.

Kluczowe jest też to, jak często i z jaką rozdzielczością zbierane są dane. Dla powolnych zmian (filtr w centrali komfortu) wystarczy interwał rzędu minut. Przy instalacjach z bardzo zmiennym obciążeniem pyłowym – np. linie produkcyjne czy hale spawalnicze – gęstsze próbkowanie pozwala wychwycić nagłe skoki i poprawnie je odfiltrować (w sensie algorytmicznym, nie mechanicznym).

Dobrze zaprojektowany zestaw pomiarowy upraszcza później logikę algorytmów. Jeżeli IoT ma do dyspozycji Δp, przepływ, status pracy i choć jeden wskaźnik jakości powietrza za filtrem, przewidywanie optymalnego momentu wymiany przestaje być wróżeniem z fusów. Zamiast „filtr brudny / filtr czysty” pojawia się ciągła informacja o tempie zużycia, również w zmiennych warunkach pracy.

Inteligentna filtracja powietrza zaczyna się więc na poziomie czujnika, ale kończy dopiero tam, gdzie dane przekładają się na konkretne decyzje serwisowe i sterowanie instalacją. IoT spina te warstwy w całość: od presostatu w kanale, przez analitykę trendów, aż po informację w telefonie technika, że ten filtr warto wymienić podczas najbliższego postoju, a tamten spokojnie wytrzyma jeszcze kilka tygodni bez ryzyka dla procesu i komfortu użytkowników.

Warstwa „field” – dobór i montaż czujników dla filtrów powietrza

Gdzie mierzyć różnicę ciśnień, żeby dane miały sens

Najlepszy algorytm nie pomoże, jeśli króćce pomiarowe Δp są w złym miejscu. Kluczowe są trzy zasady:

• wystarczająca odległość od zakłóceń przepływu – kolana, przepustnice, trójniki i wentylatory powodują lokalne zawirowania; króćce przed i za filtrem warto odsunąć o kilka średnic kanału (typowo 3–5D) od takich elementów;
• prawidłowa orientacja króćców – przy kanałach poziomych króćce zwykle montuje się na boku, nie na dole (zbieranie kondensatu) i nie na górze (osadzanie pyłu przy niskich prędkościach);
• stałe odniesienie do tej samej sekcji filtra – jeśli centrala ma kilka stopni filtracji, Δp trzeba mierzyć dla konkretnego stopnia (np. tylko F7, a nie F7+HEPA razem), w przeciwnym razie algorytm „widzi” sumę oporów i trudno przypisać zużycie konkretnej kasety.

Dla kaset kompaktowych i HEPA w obudowach specjalnych czujnik różnicy ciśnień można montować bezpośrednio na ramie sekcji, ale króćce zawsze powinny „patrzeć” na przepływ przez filtr, nie na boczne komory serwisowe. W systemach, gdzie filtr może być by‑passowany (klapa obejściowa), trzeba zaprojektować króćce tak, aby Δp było mierzone tylko w aktywnej gałęzi.

Dobór zakresu i dokładności czujników Δp

Jeśli czujnik ma zbyt duży zakres, sygnał dla realnych wartości Δp będzie mało czuły i szum pomiarowy „rozmyje” trend. Zbyt mały zakres z kolei spowoduje szybkie nasycenie sygnału i brak informacji o pracy w obszarze przeciążenia. Przy filtrach komfortu typowe zakresy robocze to kilkadziesiąt do kilkuset paskali. Praktyczna procedura:

1. określić Δp świeżego filtra przy nominalnym przepływie (z karty katalogowej);
2. określić Δp końcowe (wartość graniczna), również z dokumentacji lub z wymagań projektowych;
3. dobrać czujnik, którego zakres obejmuje co najmniej 120–150% Δp końcowego.

Przykład: jeśli świeży filtr ma 50 Pa, a końcowy opór to 200 Pa, bezpieczny będzie czujnik 0–250 Pa lub 0–300 Pa. Zakres 0–1000 Pa sprawdzi się w instalacjach przemysłowych z filtrami o bardzo dużych oporach, ale do typowego biura będzie po prostu za duży.

Dla systemów predykcyjnych przydaje się także informacja o niepewności pomiaru. Jeżeli błąd czujnika to ±3 Pa, nie ma sensu reaktywne sterowanie przy zmianach rzędu 1–2 Pa. Algorytm musi pracować na uśrednionych wartościach i brać pod uwagę szum instrumentalny.

Przepływ powietrza – jak mierzyć, gdy nie ma idealnych warunków

Bez wiarygodnego przepływu trudno interpretować Δp. W instalacjach HVAC rzadko ma się luksus idealnie prostego odcinka do montażu licznika. W praktyce stosuje się kilka strategii:

• sondy Pitota wielopunktowe – rozsądny kompromis między ceną a jakością; mierzą ciśnienie dynamiczne w kilku punktach przekroju, co pozwala uśrednić nierównomierny profil prędkości;
• anemometry kanałowe – w prostszych układach, przy stosunkowo jednorodnym przepływie; wymagają kalibracji z rzeczywistym przepływem podczas uruchomienia;
• „wirtualny” przepływ z falownika – jeśli charakterystyka wentylatora i krzywa regulacji są znane, przepływ można szacować z prędkości obrotowej i odczytu mocy/prądu; w systemach IoT to częsta praktyka, bo nie wymaga dodatkowego hardware’u w kanale.

Tip: przy przepływie wyliczanym z parametrów wentylatora opłaca się wykonać jednorazową kalibrację podczas rozruchu – porównać odczyt „wirtualny” z referencyjnym pomiarem balometrem lub anemometrem. Korekta wprowadzona do logiki IoT znacząco poprawia późniejszą dokładność prognoz.

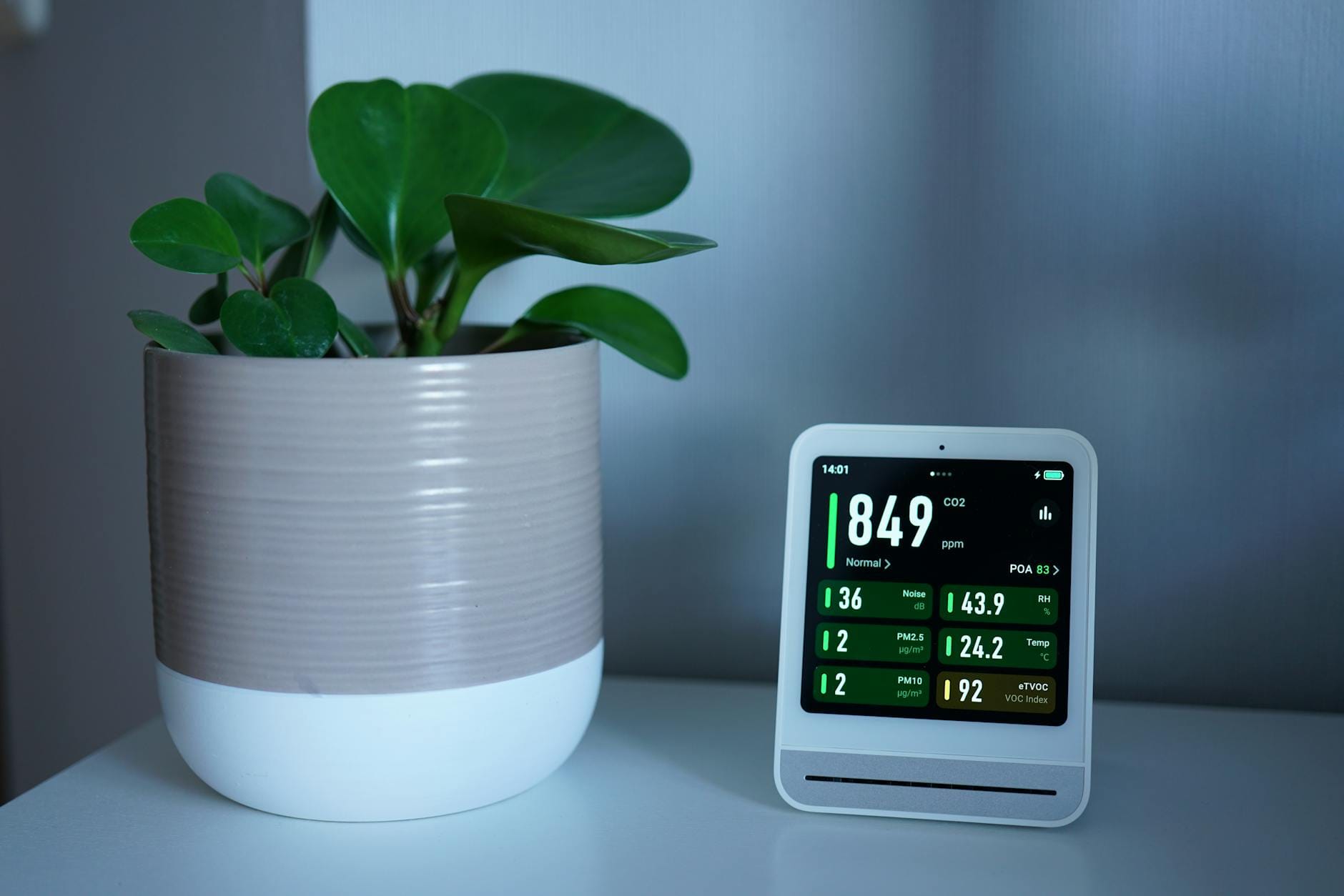

Czujniki jakości powietrza – gdzie i jak je montować

Czujniki PM i VOC są wrażliwe na warunki lokalne. Jeden źle dobrany punkt pomiarowy potrafi „udowodnić”, że filtr nie działa, mimo że to tylko zawirowanie za kolanem. Dobre praktyki:

• osłony i komory pomiarowe – zwłaszcza przy czujnikach optycznych PM; chronią przed kurzowym „wybuchem” podczas serwisu i przed skroplinami z wymienników;
• próbkowanie powietrza przewodem – zamiast wieszać czujnik bezpośrednio w kanale, można poprowadzić cienki przewód poboru próbki do obudowy czujnika w łatwo dostępnym miejscu; ułatwia serwis i stabilizuje warunki termiczne;
• separacja czujników „przed” i „za” filtrem – muszą widzieć możliwie jednolity przekrój przepływu, a nie lokalne zawirowania; dystans kilku średnic kanału od filtra w obie strony jest rozsądnym punktem startu.

W aplikacjach krytycznych (laboratoria, cleanroomy) czujniki za filtrem montuje się czasem w pomieszczeniu, a nie w kanale. Pozwala to mierzyć efekt końcowy – rzeczywistą jakość powietrza dostarczanego do strefy, a nie tylko parametry w kanale nawiewnym.

Integracja czujników z istniejącą automatyką

Nowy system IoT rzadko powstaje na „czystej kartce”. Najczęściej trzeba wpiąć się w istniejącą automatykę BMS/PLC. Pojawiają się wtedy kwestie:

• format sygnałów – 0–10 V, 4–20 mA, Modbus RTU/TCP, BACnet; dobrze, jeśli czujniki Δp i przepływu mają podwójne wyjścia (analog + cyfrowe), co pozwala równolegle podawać dane do BMS i gateway’a IoT;
• zakłócenia EMC – długie przewody sygnałowe dla czujników analogowych potrafią „zbierać” szum; w takich sytuacjach warto rozważyć lokalny moduł I/O z komunikacją cyfrową do nadrzędnego kontrolera;
• zasilanie – szczególnie przy retrofitach; doprowadzenie stabilnego 24 V AC/DC do nowego czujnika bywa większym wyzwaniem niż jego fizyczny montaż na kanale.

Jeżeli istniejący BMS ma już pewne pomiary (np. presostaty lub liczniki czasu pracy wentylatorów), system IoT może je odczytywać poprzez API lub magistralę komunikacyjną. Nie zawsze trzeba dublować hardware – czasem wystarczy „odkorkować” dane, które już są, i uzupełnić brakujące punkty pomiarowe.

Architektura systemu IoT dla filtracji powietrza – od czujnika do chmury

Warstwa urządzeń brzegowych (edge) – pierwszy filtr danych

Surowe dane z czujników bywają „brudne” – zakłócenia, skoki przy przełączaniu biegów, przerwy w zasilaniu. Kontroler lokalny (edge device) pełni tu rolę pierwszego filtra, zanim informacje trafią do chmury. Typowe zadania tej warstwy:

• próbkowanie i uśrednianie – np. obliczanie średniej kroczącej Δp z ostatnich kilkunastu sekund, aby wygładzić krótkotrwałe piki;
• normalizacja względem przepływu – wyliczanie „przeliczonego” Δp dla przepływu odniesienia, co ułatwia późniejszą analizę trendów;
• lokalne alarmy – bezpośrednie sterowanie sygnalizacją lub przejściem wentylatora w tryb awaryjny, nawet jeśli łącze z chmurą jest przerwane.

Uwaga: logika bezpieczeństwa powinna pozostać lokalna. System IoT i analityka w chmurze służą optymalizacji i predykcji, ale podstawowe funkcje ochrony (np. wyłączenie wentylatora przy Δp powyżej wartości krytycznej) nie mogą zależeć od stabilności łącza internetowego.

Gateway i komunikacja – jak „wyprowadzić” dane z maszynowni

Gateway IoT zbiera dane z wielu czujników i sterowników, konwertuje protokoły i wysyła dane w stronę chmury. W praktyce może to być przemysłowy router z obsługą Modbus/BACnet, mały komputer jednopłytkowy albo moduł wbudowany w sterownik centrali. Kluczowe kwestie projektowe:

• protokoły fieldbus – Modbus RTU/TCP, BACnet, CAN, czasem OPC UA przy bardziej zaawansowanych BMS; gateway musi rozumieć język istniejących urządzeń;
• protokół do chmury – MQTT, HTTPS/REST, czasem AMQP; MQTT dobrze sprawdza się przy wielu małych, częstych komunikatach z sensorów;
• buforowanie danych – lokalna pamięć na czas utraty łączności (store and forward), tak aby nie tracić historii Δp i przepływu.

W starszych obiektach, gdzie nie ma żadnej sieci przemysłowej, gateway przejmuje rolę „mini‑BMS” – zbiera sygnały bezpośrednio z czujników analogowych/cyfrowych, a dopiero potem wysyła zagregowane dane do chmury.

Model danych – z punktu widzenia filtrów, a nie tylko czujników

Jeżeli dane wysyła się do chmury „jak leci” (np. Δp z kanału X, przepływ z wentylatora Y), analityka szybko zamieni się w chaos. Dużo lepiej zbudować model wokół obiektu logicznego „filtr”. Dla każdego filtra definiuje się:

• identyfikator techniczny – np. AHU‑3/FIL‑F7‑SUP‑01;
• powiązane sygnały – Δp, przepływ, status wentylatora, czujniki PM/VOC przed i za filtrem, temperatura;
• parametry projektowe – klasa i typ filtra, Δp świeży/końcowy, nominalny przepływ, data montażu;
• zdarzenia serwisowe – wymiany, przeglądy, incydenty (np. awaria wentylatora).

Taki model pozwala w chmurze „myśleć” na poziomie filtrów, nie kanałów i punktów pomiarowych. Dzięki temu można porównać filtry o podobnych parametrach w różnych centralach, wykrywać anomalie (np. filtr o nietypowo szybkim przyroście Δp względem bliźniaczej instalacji) i trenować modele predykcyjne na ujednoliconych danych.

Przechowywanie i częstotliwość próbkowania danych

Filtry zużywają się powoli, ale warunki potrafią zmieniać się dynamicznie. Dobrze działa podejście dwupoziomowe:

• surowe dane krótkoterminowe – zapisywane z dużą częstotliwością (np. co 5–10 s) i przechowywane przez krótki okres (kilka dni–tygodni) na potrzeby analizy zjawisk przejściowych;
• dane zagregowane długoterminowe – średnie, min/max z interwałów 5–15 min przechowywane miesiącami lub latami; to na nich opierają się modele zużycia.

Algorytmy predykcyjne i raporty serwisowe bazują głównie na danych zagregowanych. Surowe próbki są użyteczne, gdy trzeba wyjaśnić nietypowe zdarzenie: nagły skok Δp, nielogiczny spadek przepływu czy „dziurę” w danych powodowaną przez prace serwisowe.

Bezpieczeństwo i separacja logiczna

Łączenie sieci technologicznej (OT) z IT zawsze wymaga rozsądku. Dla systemu filtracji powietrza oznacza to m.in.:

• segmentację sieci – osobny VLAN lub fizycznie wydzielona sieć dla urządzeń HVAC, z kontrolowanym dostępem do Internetu;
• zasadę „read‑mostly” z chmury – dane w górę, komendy sterujące tylko w uzasadnionych przypadkach i przez dobrze zabezpieczone kanały;
• autoryzację i audyt – kto zmienił próg alarmowy Δp, kto nadpisał model predykcyjny, kiedy został zaakceptowany nowy harmonogram wymian.

Nawet w małych obiektach warto utrzymać prostą zasadę: jeśli funkcja wiąże się z bezpieczeństwem ludzi lub sprzętu (np. wyłączenie sekcji przy ekstremalnym zanieczyszczeniu), jej logika działa lokalnie; IoT może jedynie zgłaszać zdarzenie i rejestrować je w historii.

Algorytmy przewidywania wymiany filtrów – od prostych progów do modelu predykcyjnego

Progi statyczne – najprostszy poziom „inteligencji”

Podstawowe podejście to dwa lub trzy progi Δp:

• próg ostrzegawczy – np. 70–80% wartości końcowej Δp;
• próg alarmowy – wartość końcowa Δp;
• (opcjonalnie) próg krytyczny – powyżej wartości końcowej, używany jako dodatkowy bezpiecznik.

Taki algorytm można wdrożyć nawet bez chmury, na lokalnym sterowniku. Rozszerzenie o IoT polega głównie na tym, że:

• progi są parametryzowane zdalnie – serwis nie musi jechać na obiekt, żeby podnieść lub obniżyć wartości graniczne dla konkretnej instalacji;
• dla każdego filtra można mieć osobny zestaw progów, zależny od klasy, zastosowania i krytyczności strefy (np. wyższa czułość dla laboratoriów, łagodniejsza dla garaży);
• system rejestruje czas przebywania w każdej strefie (poniżej progu ostrzegawczego, między progami, powyżej alarmu), co później ułatwia ocenę, czy wymiany nie są spóźnione;
• proste progi można warunkować dodatkowymi sygnałami, np. ignorować przekroczenia Δp przy awarii wentylatora lub zamkniętej przepustnicy.

Statyczne progi nie wykorzystują w pełni potencjału danych, ale są dobrym krokiem „zero”. Pozwalają szybko ucywilizować wymiany, zwłaszcza tam, gdzie do tej pory robiono je „na oko” lub wyłącznie według kalendarza.

Progi dynamiczne i analiza trendu – pierwsza warstwa predykcji

Kolejny poziom to algorytmy, które patrzą nie tylko na bieżącą wartość Δp, lecz także na tempo jej zmian. Nawet prosta analiza trendu daje sporą przewagę:

• wyznaczenie pochodnej Δp w funkcji czasu (przyrost Pa/dzień) lub w funkcji „zużycia” (Pa na 100 godzin pracy / 1000 m³ powietrza);
• obliczenie prognozowanej daty przekroczenia progu na podstawie regresji liniowej (lub wielomianowej, jeśli charakterystyka jest wyraźnie nieliniowa);
• dynamiczna korekta progów ostrzegawczych – np. im szybciej rośnie Δp, tym wcześniej system wyśle powiadomienie.

Na dashboardzie serwisowym użytkownik nie widzi tylko „Δp = 145 Pa, próg = 150 Pa”, ale także informację: „przy obecnym trendzie filtr osiągnie próg końcowy za około 9 dni”. To wystarcza, żeby sensownie układać grafiki wyjazdów serwisu i łączyć kilka wymian w jedną wizytę, zamiast jeździć co kilka dni „po jednym filtrze”.

Modele oparte na „zużyciu” zamiast kalendarza

Kluczowa zmiana mentalna polega na tym, że filtr traktuje się nie jako element z kalendarzem, ale jako komponent, który ma określoną pojemność na zanieczyszczenia. Zamiast tylko śledzić czas od montażu, system liczy „przerobione” medium:

• całkowity przepływ objętościowy przez filtr (integral z wydatku w czasie) – ile powietrza faktycznie przez niego przeszło;
• czas pracy w warunkach podwyższonego zapylenia (na podstawie czujników PM/VOC lub prostszych wskaźników, jak zwiększona Δp przy tej samej wydajności);
• historię pracy w trybach „boost” / „nocny” itp., które inaczej obciążają medium filtracyjne.

Dla danego typu filtra można zbudować prosty model: po ilu „jednostkach zużycia” (np. m³ powietrza przefiltrowanego powyżej określonego poziomu PM) zwykle zbliża się on do końcowego Δp. Wymianę planuje się nie „za pół roku”, ale „gdy osiągniemy 90% typowego zużycia, co przy obecnym profilu pracy nastąpi za około 5 tygodni”. To już realne planowanie predykcyjne, choć bez sztucznej inteligencji.

Takie podejście dobrze łączy się z serwisem kontraktowym. Zamiast sztywnej liczby wymian rocznie pojawia się elastyczny model: obiekt o niskim zapyleniu „zużywa” mniej jednostek, więc filtry pracują dłużej; obiekt przy ruchliwej trasie szybciej zjada budżet pojemności i wymaga częstszych wizyt. Różnice są od razu widoczne na wspólnym panelu dla całego portfela budynków.

Modele statystyczne i uczenie maszynowe

Kiedy zbierze się dane z wielu filtrów tego samego typu, można wejść na kolejny poziom i użyć modeli statystycznych lub prostego uczenia maszynowego. Typowy workflow wygląda tak: z danych historycznych wyciąga się cechy („features”) – m.in. średni i maksymalny przepływ, profil obciążenia w ciągu doby, poziom PM/VOC, liczbę godzin w trybach intensywnych – a następnie trenuje się model przewidujący czas do osiągnięcia końcowego Δp albo docelowy Δp przy danym „zużyciu”.

Nie trzeba od razu używać skomplikowanych sieci neuronowych. W praktyce często wystarcza regresja liniowa lub modele drzewiaste (np. gradient boosting), pod warunkiem że cechy są dobrze przemyślane. Najważniejsze jest to, żeby model potrafił wskazać, które zmienne faktycznie „napędzają” degradację filtra. W jednym budynku kluczowe będzie zapylenie z zewnątrz, w drugim – agresywne cykle „boost” rano i po południu.

Dobry model predykcyjny ma też wbudowaną kontrolę zdrowia. Jeżeli rzeczywisty przyrost Δp zaczyna wyraźnie odbiegać od przewidywań, system nie udaje, że „wszystko gra”, tylko sygnalizuje anomalię. To często pierwszy sygnał, że filtr został źle zamontowany, uszczelnienia przepuszczają bokiem albo czujnik Δp dryfuje. W ten sposób analityka zużycia staje się jednocześnie narzędziem do kontroli jakości instalacji i serwisu.

Łączenie algorytmów z praktyką serwisową

Nawet najlepszy model nie pomoże, jeśli nie jest spięty z realnym procesem utrzymania ruchu. Próg alarmowy, przewidywana data wymiany i poziom „zużycia” powinny zasilać system CMMS/CAFМ, generując konkretne zlecenia: „zaplanować wymianę między 12 a 16 czerwca, łącząc z przeglądem wentylatorów”. Dobrym standardem jest też blokada ręcznego „kasowania alarmu” bez wskazania, czy filtr faktycznie wymieniono, czy tylko skorygowano parametry pracy.

Z czasem, gdy baza danych rośnie, algorytmy można kalibrować: korygować modele o doświadczenia z danego obiektu, uwzględniać specyfikę pór roku, a nawet zmiany w otoczeniu (nowa budowa obok, przebudowa węzła drogowego). System IoT dla filtracji przestaje być gadżetem, a staje się źródłem twardych liczb, na podstawie których łatwo policzyć realny koszt pyłu w powietrzu, skuteczność różnych klas filtrów i opłacalność modernizacji całej sekcji nawiewnej.

Jeżeli sensownie połączymy warstwę pomiarową, prostą analitykę trendów i – tam gdzie ma to uzasadnienie – modele predykcyjne, wymiana filtrów przestaje być rytuałem „co X miesięcy”, a staje się przewidywalnym procesem technicznym, spiętym z realnym stanem powietrza, instalacji i budżetu energetycznego budynku.

Kalibracja modeli i zarządzanie „dryfem” w czasie

Algorytmy przewidujące wymianę filtrów nie są „ustaw i zapomnij”. Warunki pracy instalacji zmieniają się powoli (starzenie budynku, nowe źródła zanieczyszczeń) i skokowo (remonty, zmiana sposobu użytkowania piętra). Jeżeli model nie dostosowuje się do tych zmian, jego prognozy tracą sens.

Pętla zwrotna: od wymiany filtra do korekty modelu

Podstawą stabilnego modelu predykcyjnego jest pętla zwrotna (feedback loop) z serwisu. Po każdej wymianie filtra system powinien zapisać kilka kluczowych informacji:

• datę i godzinę faktycznej wymiany (nie tylko skasowania alarmu);
• bieżącą wartość Δp w momencie demontażu (czasem filtr zdejmuje się przed osiągnięciem progu końcowego);
• sumaryczne „zużycie” – przepracowany przepływ, czas w trybach intensywnych, średni poziom PM/VOC;
• ewentualne uwagi serwisu: zgnieciona kaseta, ślady obejścia powietrza bokiem, zawilgocenie.

Te dane wracają do warstwy analitycznej i są używane do rekalkulacji parametrów modeli: progów zużycia, współczynników regresji, parametrów rozkładów żywotności. Nawet prosta korekta „na piechotę” (np. ręczne podniesienie progów zużycia o 10–15% po kilku zbyt wczesnych wymianach) jest lepsza niż zamrożone ustawienia sprzed kilku lat.

Detekcja dryfu danych i modeli

Dryf danych (data drift) pojawia się, gdy rozkład wejść modelu zmienia się w czasie: inne poziomy zapylenia, inna struktura trybów pracy, zmiana ustawień instalacji. Można go wykrywać prostymi metodami:

• porównanie średnich i odchyleń standardowych kluczowych cech (np. średni PM2.5, średni przepływ) w ostatnim kwartale do poprzednich okresów;
• monitorowanie błędu prognozy: różnica między przewidywanym a faktycznym czasem do osiągnięcia końcowego Δp;
• proste testy statystyczne rozkładów (np. Kolmogorowa–Smirnowa) na danych wejściowych modelu.

Gdy wykryty zostanie istotny dryf, system może automatycznie przełączyć się w tryb „ostrożny”: zwiększyć margines bezpieczeństwa w prognozach, skrócić horyzont przewidywania albo zasugerować ponowne trenowanie modelu z nowszymi danymi. Użytkownik widzi wtedy jasno, że algorytm nie pracuje w identycznych warunkach jak rok temu.

Segmentacja filtrów i obiektów

Nie ma jednego uniwersalnego modelu dla „wszystkich filtrów”. Lepsze wyniki daje segmentacja:

• typ filtra (np. kieszeniowy F7, kasetowy ePM1, HEPA H13);
• zastosowanie (biuro, laboratorium, produkcja, garaż, szpital);
• charakterystyka obiektu (centrum miasta, strefa przemysłowa, wieś, pobliże drogi szybkiego ruchu).

Każdy segment dostaje swój zestaw modeli albo chociaż własne parametry progowe. W praktyce często okazuje się, że np. filtry tej samej klasy w garażach zachowują się bardzo podobnie w różnych miastach, a z kolei biurowce są między sobą dużo bardziej zróżnicowane. Warto więc pozwolić systemowi na „lokalne prawdy”, zamiast na siłę uśredniać wszystko w jedną krzywą.

Integracja z automatyką budynkową i systemami zarządzania

System IoT dla filtrów nie może żyć w oderwaniu od reszty BMS (Building Management System). Prawdziwa wartość ujawnia się dopiero wtedy, gdy dane o filtrach wpływają na sterowanie wentylacją, harmonogramy pracy i planowanie serwisu.

Sprzężenie z BMS: od odczytu do sterowania

Podstawowy poziom integracji to wyświetlanie stanów filtrów na ekranach BMS: aktualna Δp, status alarmów, przewidywany czas do wymiany. Kolejne poziomy idą dalej:

• korekta harmonogramów czasowych – jeśli filtr jest mocno zużyty, system może zredukować nieistotne tryby „komfortowe” (np. wieczorne przewietrzanie pustych kondygnacji), by „dociągnąć” do planowanej wymiany bez nadmiernego dławienia przepływu;
• sterowanie trybami „eco/boost” – IoT może rekomendować ograniczenie trybów „boost” w dniach o ekstremalnym zanieczyszczeniu zewnętrznym (wysokie PM, smog), jeśli nie są krytyczne dla procesu;
• koordynacja z innymi elementami – np. wzrost Δp może automatycznie wywołać diagnostykę wentylatora (sprawność, pobór mocy) i przepustnic (czy nie są częściowo przymknięte).

Ważne, żeby logika bezpośrednio wpływająca na bezpieczeństwo i podstawowe parametry powietrza (minimalne strumienie higieniczne, strefy czyste) nadal była realizowana lokalnie w sterownikach, a warstwa IoT pełniła rolę doradczą i optymalizującą.

Integracja z CMMS/CAFМ

Dane z filtrów są idealnym źródłem dla systemów CMMS/CAFM (Computerized Maintenance Management System / Computer Aided Facility Management). Zamiast ręcznie wprowadzać terminy przeglądów, można automatycznie generować:

• zlecenia okresowe na podstawie prognozowanej daty osiągnięcia końcowego Δp;
• zadania kontrolne przy wykryciu anomalii (np. nagły skok Δp, podejrzenie zacięcia przepustnicy);
• przeglądy zbiorcze – grupowanie wymian w danym obiekcie lub rejonie tak, by zminimalizować liczbę wyjazdów.

Serwisant w aplikacji mobilnej widzi nie tylko „wymień filtr F7 w centrale nr 3”, ale także historię Δp, prognozy, komentarze z poprzednich wizyt. Po wykonaniu pracy jednym kliknięciem potwierdza wymianę i zamyka pętlę zwrotną dla modelu predykcyjnego.

Aspekty energetyczne i ekonomiczne inteligentnej filtracji

Filtr to nie tylko koszt materiału i robocizny. Każdy paskudnie zabrudzony wkład to dodatkowe kilowaty na wentylatorze. System IoT zbierający dane o Δp, przepływie i czasie pracy może policzyć, ile realnie kosztuje „dociąganie filtra do końca” oraz jakie oszczędności energetyczne daje wcześniejsza wymiana.

Bilans: koszt filtra vs. koszt energii

Zużyty filtr powoduje większy spadek ciśnienia, więc wentylator musi wykonać większą pracę, by utrzymać zadany przepływ (prawo wentylatorowe: moc ~ przepływ × spręż). Algorytm może na bieżąco szacować:

• dodatkowy spadek ciśnienia względem „świeżego” filtra (Δp_obecne – Δp_startowe);
• dodatkową moc wymaganą od wentylatora przy aktualnym punkcie pracy;
• narastający koszt energii od ostatniej wymiany, przypisany do konkretnego filtra/sektora.

Gdy znamy cenę energii i koszt filtra + wymiany, można policzyć punkt ekonomicznie optymalnej wymiany (EOH – Economic Optimal Horizon). Czasem opłaca się wymienić filtr zanim osiągnie on końcowe Δp rekomendowane przez producenta, bo dodatkowy opór przez kilka tygodni zjada więcej energii niż oszczędzamy na wydłużeniu życia wkładu.

Scenariusze „co-jeśli” i porównanie klas filtrów

Z zebranych danych da się zbudować proste symulacje:

• jak zmieni się całkowity koszt (filtr + energia + serwis), jeśli przejdziemy z klasy ePM2.5 do ePM1 przy tym samym interwale wymiany;
• ile zaoszczędzimy, jeśli podniesiemy próg końcowy Δp o 10%, zakładając, że wentylator ma jeszcze zapas sprężu i nie ogranicza przepływu;
• jak wpłynie na koszty zmiana algorytmu – z kalendarzowego „co 6 miesięcy” na model oparty o zużycie.

Takie scenariusze nie wymagają skomplikowanej analityki; wystarczy porządnie zebrana historia pracy. Efekt uboczny: rozmowa z działem finansowym opiera się na konkretnych liczbach, a nie ogólnych hasłach „będzie oszczędniej”.

Bezpieczeństwo i niezawodność systemu IoT dla filtrów

Rozsianie czujników, bramek i połączeń z chmurą otwiera nowy wektor ryzyka: cyberatak, błędna konfiguracja, awaria komunikacji. System, który decyduje o stanie filtrów i przekazuje informacje do BMS, musi być zbudowany w modelu „defence in depth”.

Odporność na awarie i degradację czujników

Czujniki Δp, przepływu czy PM nie są idealne – starzeją się, dryfują, czasem po prostu padają. System powinien zakładać tę niedoskonałość z góry:

• diagnoza czujników – testy spójności (np. Δp rośnie, ale przepływ i tryby pracy się nie zmieniły) i sanity-checki (Δp = 0 przy pracującej centrali);
• redundancja logiczna – jeśli czujnik Δp jest podejrzany, algorytm może przejść na tryb pracy oparty na modelu zużycia i historii zamiast bieżącego pomiaru;
• oznaczanie wiarygodności – każda wartość pomiarowa i wyliczona powinna mieć flagę jakości (ok, szacowana, wątpliwa, odrzucona).

Uwaga: automatyczne „wyłączanie” czujnika z analizy bez informacji dla służb technicznych szybko kończy się sytuacją, w której filtr fizycznie jest zatkany, a system wciąż uważa, że wszystko gra, bo pracuje na modelu zamiast rzeczywistych danych.

Bezpieczeństwo komunikacji i dostępu

Warstwa IoT to typowe pola minowe: zdalny dostęp, aktualizacje OTA (over-the-air), integracje z systemami trzecimi. Kilka zasad bazowych:

• szyfrowanie end-to-end połączeń między bramką a chmurą, z uwierzytelnieniem urządzeń (certyfikaty, klucze sprzętowe, TPM);
• segmentacja sieci – urządzenia IoT nie wiszą w tej samej podsieci co serwery biurowe; ruch z i do chmury jest filtrowany;
• zasada najmniejszych uprawnień – użytkownik serwisu widzi i zmienia tylko to, co jest mu potrzebne; zmiana progów globalnych lub modeli wymaga wyższych uprawnień i śladu w audycie;
• kontrolowane OTA – aktualizacje oprogramowania bramek i urządzeń są podpisane cyfrowo i mogą być cofnięte (rollback) w razie problemów.

Tip: integrując system filtrów z istniejącym BMS, sensownie jest wykorzystać już wdrożone mechanizmy SSO (Single Sign-On) i kontroli dostępu zamiast budować osobny „dziki zachód” kont użytkowników w chmurze IoT.

Projektowanie instalacji pod kątem monitoringu i predykcji

Wiele problemów z pomiarem i predykcją zużycia filtrów wynika nie z algorytmów, lecz z samej fizyki instalacji: kiepskich prostek przed czujnikami, turbulencji, nieszczelności. Jeśli nowa centrala jest projektowana z myślą o IoT, można te kłopoty zminimalizować na etapie layoutu.

Umiejscowienie czujników Δp i przepływu

Dla poprawnych pomiarów Δp potrzebne są stabilne warunki przepływu. Przydatne zasady:

• pobór ciśnień statycznych w miejscach z ustalonym przepływem (po kilku przekrojach hydraulicznych od kolan i trójników);
• unikanie poboru tuż za wentylatorem lub przepustnicą – tam dominuje ciśnienie dynamiczne i turbulencje;
• przewody impulsowe (jeśli używane) możliwie krótkie, o stałej średnicy, bez „syfonów” wodnych.

Jeżeli to możliwe, dobrze jest przewidzieć w projekcie miejsce na wtórny czujnik referencyjny (np. port serwisowy), który pozwala okresowo weryfikować główny pomiar lub kalibrować model. Daje to więcej zaufania do danych z danej sekcji.

Standardyzacja punktów pomiarowych

Dla firm zarządzających dużą liczbą obiektów kluczowa jest powtarzalność. Zamiast każdorazowo „kombinować”, w którym miejscu założyć czujnik, lepiej przyjąć kilka typowych szablonów:

• schemat „centrala biurowa 10–20 tys. m³/h” z jasno opisanymi punktami pomiaru Δp i przepływu;
• schemat „garaż wielopoziomowy” z czujnikami CO/NOx i Δp w newralgicznych odgałęzieniach;
• schemat „strefa czysta” z rozbudowanym monitoringiem przed i za każdym stopniem filtracji.

Standaryzacja ułatwia zarówno montaż (ekipy serwisowe wiedzą, czego się spodziewać), jak i analitykę (łatwiej porównać podobne centrale między sobą, bo mają analogiczne punkty pomiarowe).

Organizacja pracy i zmiana podejścia serwisu

Przejście z kalendarzowego modelu wymian na predykcyjny to nie tylko technologia, ale też zmiana organizacyjna. Zespół utrzymania musi zacząć traktować dane z IoT jako element planowania, a nie ciekawostkę na ekranie.

Nowy model pracy często ujawnia też konflikty celów: serwis jest rozliczany z „terminowości przeglądów”, a właściciel obiektu z kosztów energii i komfortu najemców. System predykcyjny pozwala te cele ujednolicić, jeśli przełoży się wskaźniki techniczne na mierniki biznesowe. Zamiast KPI typu „wszystkie filtry wymienione co 6 miesięcy”, dużo sensowniejsze są: średni koszt na 1 m³ przetłoczonego powietrza, liczba interwencji awaryjnych, liczba dni pracy poza zakresem zadanej jakości powietrza.

W praktyce dobrze sprawdza się prosty podział zadań. Dyspozytornia lub facility manager patrzy na dashboardy i priorytetyzuje obiekty, a ekipy serwisowe dostają już gotową listę zleceń z opisem: „sekcja F7, centrala C-02, 12 dni do zalecanego terminu, przewidywany zysk energetyczny z wcześniejszej wymiany: X”. Z czasem przestaje to być „dodatkowy system”, a po prostu główne źródło prawdy o stanie filtrów.

Elementem, którego często brakuje, jest feedback z terenu do modelu. Po każdej wymianie filtrów warto odnotować w systemie kilka prostych informacji: faktyczny stan wkładów (np. zdjęcie, opis wyjątkowych zanieczyszczeń), ewentualne odchyłki pomiarów Δp po wymianie, problemy z dostępem czy bypassem. Te „miękkie” dane pozwalają lepiej stroić algorytmy i zauważać powtarzające się błędy projektowe lub montażowe.

Ostatni krok to zmiana nawyków decyzyjnych. Zamiast „robimy przegląd, bo zbliża się data z umowy”, pojawia się pytanie: „co mówią dane o filtrach, wentylatorach, skargach użytkowników?”. Tam, gdzie takie podejście się przyjmuje, harmonogramy stają się elastyczne, a budżet na filtry i serwis zaczyna realnie pracować, zamiast być sztywną pozycją w Excelu.

Jeśli filtracja i wentylacja są traktowane jako system pomiarowo-sterujący, a nie tylko „pudełko z wkładem”, łatwiej łączyć decyzje techniczne z ekonomicznymi, redukować zużycie energii i jednocześnie trzymać stabilną jakość powietrza. IoT nie załatwi za projektanta i serwis całej pracy, ale daje narzędzia, dzięki którym widać, co się dzieje w kanałach – i można przestać działać po omacku.

Najczęściej zadawane pytania (FAQ)

Na czym polega inteligentna, predykcyjna wymiana filtrów powietrza?

Predykcyjna wymiana filtrów opiera się na monitorowaniu rzeczywistego stanu filtra (spadek ciśnienia, przepływ powietrza, obciążenie pyłem) za pomocą czujników i analizy danych w systemie IoT, a nie na sztywnym terminie z kalendarza. System śledzi, jak szybko rośnie opór filtra i na tej podstawie wylicza prognozowany pozostały czas życia filtra (RUL – Remaining Useful Life).

W praktyce oznacza to, że filtr jest wymieniany wtedy, gdy faktycznie przestaje spełniać swoją funkcję lub zaczyna generować nadmierne zużycie energii, a nie „bo minęło 6 miesięcy”. Decyzja jest podejmowana automatycznie przez sterownik lub aplikację w chmurze, często z wyprzedzeniem, które pozwala spokojnie zaplanować serwis.

Dlaczego harmonogram kalendarzowy wymiany filtrów jest niewystarczający?

Filtr starzeje się w zależności od warunków pracy: jakości powietrza zewnętrznego, intensywności procesu technologicznego, trybu pracy instalacji i ewentualnych awarii (np. nagły „strzał” pyłu). Te czynniki potrafią skrócić lub wydłużyć żywotność filtra nawet kilkukrotnie, więc sztywne „co 3 miesiące” zwykle jest albo za wcześnie, albo za późno.

Efektem są albo zbyt wysokie opory (większy pobór energii, gorszy przepływ, ryzyko utraty parametrów w strefach krytycznych), albo niepotrzebne koszty – zużywanie filtrów, które wciąż mają rezerwę pojemności pyłowej. Inteligentny monitoring Δp i przepływu pozwala dopasować termin wymiany do realnych warunków, a nie do kalendarza.

Jakie czujniki są potrzebne do inteligentnej filtracji powietrza?

Podstawą są trzy grupy czujników:

• czujniki różnicy ciśnień (Δp) – mierzą spadek ciśnienia na filtrze i służą jako główny wskaźnik stopnia zabrudzenia,
• czujniki/przepływomierze powietrza – pozwalają poprawnie interpretować Δp, bo opór zależy zarówno od zabrudzenia, jak i od wydatku wentylatora,
• czujniki jakości powietrza za filtrem (np. PM2.5, PM1, czasem gazowe) – szczególnie ważne przy filtrach HEPA, elektrostatycznych i węglowych, gdzie sam opór nie mówi wszystkiego o skuteczności.

Tip: dla różnych typów filtrów dobiera się inny zestaw czujników i logikę. Dla filtrów wstępnych mechanicznych często wystarczy Δp + przepływ, natomiast dla filtrów HEPA lub węglowych przydają się dodatkowe pomiary jakości powietrza i okresowe testy szczelności.

Jak IoT pomaga obniżyć koszty energii i serwisu w systemach filtracji?

Monitorując w czasie rzeczywistym spadek ciśnienia i przepływ, system IoT potrafi wskazać moment, w którym dalsza praca na zabrudzonym filtrze staje się droższa energetycznie niż jego wymiana. Dzięki temu unika się wielomiesięcznej pracy wentylatorów na podwyższonym sprężu, co w dużych centralach przekłada się na realne oszczędności energii elektrycznej.

Jednocześnie algorytmy nie „każą” wymieniać filtrów zbyt wcześnie. Filtr pracuje do momentu, gdy wykorzysta swoją pojemność pyłową w bezpiecznych granicach, więc nie wyrzuca się sprawnych jeszcze wkładów. W wielu obiektach suma tych dwóch efektów (mniej przedwczesnych wymian i mniejsze zużycie energii) przewyższa koszt wdrożenia systemu IoT.

W jakich obiektach inteligentna filtracja powietrza jest naprawdę konieczna?

Największy sens (i często de facto konieczność) ma w obiektach, gdzie powietrze jest elementem krytycznym procesu lub bezpieczeństwa ludzi. Przykłady:

• farmacja i produkcja aseptyczna – trzeba utrzymać klasy czystości i precyzyjne różnice ciśnień między strefami,
• szpitale i sale operacyjne – zbyt niski przepływ i zła filtracja to realne ryzyko zakażeń,
• data center – gorszy przepływ przez wymienniki chłodnicze podnosi temperaturę i skraca żywotność sprzętu IT,
• produkcja precyzyjna, optyka, elektronika – mikropyły wpływają na jakość produktu, choć ich nie widać gołym okiem.

W prostych centralach biurowych w czystej okolicy kalendarzowa wymiana może jeszcze „przejść”, ale wszędzie tam, gdzie konsekwencją są straty produkcji, ryzyko zdrowotne lub awaria infrastruktury, predykcyjna wymiana filtrów staje się standardem.

Czym różni się monitoring filtrów G/F, HEPA i węglowych w systemie IoT?

Filtry wstępne i dokładne (G, M, F, ePM10, ePM2.5, ePM1) mają dość przewidywalny wzrost spadku ciśnienia wraz z zabrudzeniem, więc dobrze „współpracują” z czujnikami Δp. Dla nich kluczowe jest dokładne mierzenie różnicy ciśnień i przepływu oraz korelacja tych danych z czasem pracy i obciążeniem procesem.

Filtry HEPA/ULPA są bardziej wrażliwe na nieszczelności i uszkodzenia mechaniczne. Zmiana Δp nie zawsze oznacza spadek skuteczności, dlatego często łączy się pomiar oporu z dodatkowymi testami (np. skanowanie szczelności) i czujnikami cząstek za filtrem. W filtrach węglowych i adsorpcyjnych kluczowy jest stopień nasycenia sorbentu, który nie musi iść w parze ze wzrostem oporu, więc monitoring jakości powietrza (stężenia gazów) jest ważniejszy niż sam Δp.

Czy system IoT do filtracji sprawdzi się w małym biurze lub małej centrali?

Technicznie tak – można założyć czujnik różnicy ciśnień, prosty licznik czasu pracy i zintegrować dane z systemem BMS lub chmurą. Ekonomicznie sens zależy od skali i wymagań: w małym biurze w czystej lokalizacji często wystarczy rozsądnie dobrany, okresowo weryfikowany harmonogram oparty na doświadczeniu serwisu.

IoT zaczyna się opłacać, gdy rośnie liczba central, filtrów i obiektów oraz gdy koszt energii i ryzyko pogorszenia jakości powietrza są istotne. Dobrym sygnałem, że to już ten moment, jest sytuacja, gdy obsługa „nie nadąża” z ręcznym sprawdzaniem filtrów lub gdy różnice w rzeczywistej żywotności filtrów między obiektami są duże i nieprzewidywalne.
