Projektowanie instalacji przemysłowych tak, aby ułatwić późniejsze czyszczenie i serwis filtrów oraz kanałów

Perspektywa użytkownika: po co projektować instalację „pod serwis”

Cel jest prosty: instalacja przemysłowa ma działać stabilnie przez lata, z możliwie krótkimi postojami, a czyszczenie filtrów i kanałów ma być przewidywalną operacją, a nie awaryjną akcją ratunkową. Projektowanie instalacji przemysłowych tak, aby ułatwić późniejsze czyszczenie i serwis filtrów oraz kanałów, to realne obniżenie kosztów utrzymania oraz mniejsze ryzyko awarii i wypadków.

Drugi, często pomijany aspekt, to uporządkowanie wymagań już na etapie koncepcji. Gdy z wyprzedzeniem zdefiniuje się strefy obsługi, dostęp serwisowy, rewizje i procedury czyszczenia, zespół utrzymania ruchu dostaje instalację, z którą da się żyć. Bez cięcia kanałów po roku eksploatacji i bez ryzykownych akrobacji serwisantów na wysokości.

Dlaczego projekt pod łatwe czyszczenie i serwis ma krytyczne znaczenie

Wpływ utrudnionego serwisu na przestoje i bezpieczeństwo

Jeżeli dostęp serwisowy w instalacjach przemysłowych jest utrudniony, każde czyszczenie filtrów czy kanałów staje się małym projektem remontowym. Zamiast kilkugodzinnej, rutynowej operacji robi się wielodniowy przestój z rozbieraniem fragmentów instalacji, ustawianiem rusztowań i organizowaniem dodatkowych ekip. Ryzyko przekroczenia czasu postoju rośnie lawinowo.

Utrudniony serwis działa jak mnożnik ryzyka bezpieczeństwa pracy. Gdy rewizje i włazy są źle rozmieszczone, a filtry znajdują się w miejscach bez bezpiecznego dojazdu, serwisanci zaczynają improwizować: wspinają się po konstrukcjach, wchodzą do kanałów bez odpowiedniego nadzoru, korzystają z niewłaściwych punktów podwieszenia. W praktyce to prosta droga do wypadków z upadkiem z wysokości, przygnieceniem elementami instalacji lub kontaktu z niebezpiecznym medium.

Dodatkowo, przy braku dobrych warunków obsługi pojawia się naturalna pokusa, aby przesuwać lub skracać interwały czyszczenia filtrów i kanałów. Skutek: rosnące opory przepływu, gorsza efektywność odpylania lub wentylacji, lokalne przegrzewanie się instalacji, a przy pyłach wybuchowych – wzrost ryzyka zdarzenia ATEX.

Koszty LCC vs pozorne oszczędności projektowe

Projektant często pracuje pod presją ograniczenia budżetu inwestycyjnego. Najprościej „oszczędzać” na przestrzeni technicznej, ilości rewizji, liczbie podestów, drabin i platform. Na papierze wszystko wygląda atrakcyjnie, ale w analizie LCC (life cycle cost – koszt w całym cyklu życia instalacji) taki projekt przegrywa.

Każde dodatkowe 10–20 minut potrzebne przy jednej czynności serwisowej, powielone setki razy w ciągu roku, przekłada się na realne koszty robocizny i przestojów. Gdy doliczy się wynajęcie podnośników koszowych, rusztowań, środków ochrony indywidualnej i nadgodzin, drobne „oszczędności” na etapie projektu szybko znikają. Projektowanie pod czyszczenie i łatwy serwis nie jest więc luksusem, tylko zwykłą optymalizacją kosztów eksploatacji.

Różnica między instalacją zaprojektowaną z myślą o serwisie a projektem minimalistycznym ujawnia się szczególnie po kilku latach. W jednej instalacji utrzymanie ruchu wykonuje czyszczenia i przeglądy z minimalnym wpływem na produkcję. W drugiej – każdy przegląd staje się problemem, a z czasem instalacja jest eksploatowana „do bólu”, aż do awarii, bo cykliczne serwisy są po prostu zbyt uciążliwe.

Typowe objawy źle zaprojektowanej instalacji

Instalacje, w których ergonomia serwisu filtrów przemysłowych została zignorowana, mają zwykle zestaw charakterystycznych cech:

• brak stałych dojść: większość kluczowych punktów wymaga użycia podnośników lub rusztowań,
• rewizje w kanałach i przewodach umieszczone nad liniami produkcyjnymi lub w strefach, gdzie nie można ustawić sprzętu serwisowego,
• filtry zorientowane tak, że wymiana wkładów wymaga nienaturalnych pozycji ciała (skręty, sięganie ponad głowę, praca „na kolanach”),
• brak stref odkładczych – brak miejsca, aby położyć wymontowane kasety, narzędzia, odkurzacze przemysłowe, worki na odpady,
• kanały z długimi, poziomymi odcinkami bez dostępu, w których tworzą się „szuflady na brud”,
• włazy i klapy serwisowe bez możliwości pełnego otwarcia (blokowane przez konstrukcje stalowe, rurociągi, kable).

Gdy serwisanci po kilku miesiącach od uruchomienia zaczynają sami „dorwać się” do instalacji, dospawać nowe włazy, wyciąć fragment kanału czy dorobić prowizoryczne podesty, jest to jasny sygnał, że etap koncepcji całkowicie pominął perspektywę eksploatacyjną.

Projekt „pod odbiór” vs projekt „pod 15 lat eksploatacji”

Przy projektowaniu instalacji przemysłowych często dominuje myślenie „pod odbiór”: izolować, uszczelnić, dobrać wydajność, spełnić normy – i koniec. Serwis pojawia się jako dopisek w postaci kilku rewizji i drabiny na dach. Taki projekt bywa formalnie poprawny, ale trudny w obsłudze.

Projekt „pod 15 lat eksploatacji” wygląda inaczej. Na etapie layoutu uwzględnia się ścieżki serwisowe: którędy człowiek podejdzie, gdzie postawi drabinę, gdzie odłoży kasety filtracyjne, jak wywiezie zanieczyszczenia. Dla każdej grupy urządzeń powstaje strefa obsługowa zarezerwowana w przestrzeni. Dobiera się konstrukcje wsporcze tak, aby mogły przenieść nie tylko ciężar kanałów, ale również dodatkowe obciążenie serwisowe (np. człowiek, sprzęt, odłożone elementy).

Różnica w kosztach początkowych bywa umiarkowana. Różnica w komforcie i bezpieczeństwie użytkowania – ogromna. Ten drugi typ projektu zwykle lepiej przechodzi przez audyty BHP, kontrole ubezpieczycieli i przeglądy wewnętrzne korporacji.

Podstawowe wymagania i normy związane z dostępem serwisowym

BHP i ergonomia prac serwisowych

Dostęp serwisowy do filtrów i kanałów to w praktyce organizacja pracy na wysokości, w ograniczonej przestrzeni i często w otoczeniu czynnych urządzeń. Dlatego już w fazie projektu trzeba uwzględnić podstawowe wymagania BHP:

• zapewnienie stabilnych dojść – stałe drabiny, schody, podesty zamiast drabin wolnostojących,
• minimalne szerokości przejść i platform, aby serwisant nie musiał przeciskać się między rurociągami,
• barierki, krawężniki (listwy przeciwpotrąceniowe) i bramki samozamykające na pomostach powyżej określonej wysokości,
• wystarczająca wysokość wolna nad głową dla osoby w kasku, bez konieczności ciągłego schylania się,
• możliwość bezpiecznego wniesienia i opuszczenia elementów (wkładów filtracyjnych, klap, cięższych podzespołów).

Ergonomia obejmuje nie tylko bezpieczeństwo, ale także zmęczenie pracownika. Jeżeli filtr workowy wymaga wielogodzinnej pracy w wymuszonej pozycji (ręce wysoko, skręt tułowia), serwis będzie spłycał czynności, skracał czas czyszczenia, pomijał część punktów. Projektowanie pod łatwy serwis oznacza takie ustawienie i orientację urządzeń, aby większość czynności wykonywać z pozycji stojącej, z neutralnym ułożeniem kręgosłupa.

Normy i wytyczne branżowe

Konkretne normy zależą od branży i typu instalacji (HVAC, odpylanie, procesy technologiczne, ATEX). W praktyce powtarzają się następujące grupy wymagań:

• Wentylacja i klimatyzacja – wytyczne dotyczące lokalizacji i wymiarów otworów rewizyjnych w kanałach, dostępność central wentylacyjnych, minimalne przestrzenie serwisowe wokół urządzeń.
• Instalacje odpylania – zalecenia dotyczące rozmieszczenia cyklonów, filtrów workowych i kasetowych, klap zwrotnych, systemów rozładowywania pyłu. W środowiskach wybuchowych (ATEX) dodatkowo wymagania co do klap dekompresyjnych i stref zagrożenia wybuchem.
• Higiena i przemysł spożywczy – rekomendacje dla powierzchni gładkich, łatwych do mycia, unikania szczelin i ostro zakończonych krawędzi, które utrudniają czyszczenie i dezynfekcję.
• Ogólne przepisy BHP i konstrukcyjne – normy określające minimalne szerokości schodów i pomostów, dopuszczalne nachylenie drabin, zabezpieczenia przed upadkiem z wysokości.

Choć normy różnią się w szczegółach, wszystkie prowadzą do jednego wniosku: serwisant musi mieć realną możliwość dojścia do punktów wymagających czyszczenia i konserwacji bez naruszania przepisów BHP. Nie wystarczy formalny właz na rysunku – dojście do niego musi być bezpieczne.

Minimalne wymiary przejść i stref obsługi

Organizacja przestrzeni technicznych ma bezpośrednie przełożenie na czas i bezpieczeństwo serwisu. W praktyce przyjmuje się, że:

• minimalna szerokość przejścia w strefie serwisowej dla osoby z narzędziami powinna zapewniać swobodne minięcie się z drugim pracownikiem lub przeniesienie większego elementu (np. kaseta filtracyjna),
• dla podestów obsługowych przy filtrach i urządzeniach warto przyjąć dodatkową przestrzeń odkładczą – nie tylko „korytarz”, ale także fragment podestu, gdzie można odłożyć zdemontowane elementy,
• wysokość w świetle powinna umożliwiać pracę w pozycji stojącej bez ciągłego pochylania się, nawet dla wysokich osób i w kasku.

Dobrą praktyką jest zaznaczanie stref serwisowych na rysunkach już na etapie koncepcji, jako bryły 3D obejmujące minimalne przestrzenie do obsługi urządzeń. To prosty sposób, aby nie „wcisnąć” później kolejnych instalacji w przestrzeń, która według projektu miała pozostać wolna na czas serwisu.

Wymogi dotyczące rewizji i ich rozmieszczenie

Rewizje (luki inspekcyjne, włazy, klapy serwisowe) są kluczowym elementem projektowania pod czyszczenie. W wielu standardach przyjęto minimalne rozstawy otworów rewizyjnych, szczególnie na długich poziomych odcinkach kanałów. Ich zadania to:

• umożliwienie wizualnej kontroli stanu kanałów (korozja, odkładanie się pyłu, uszkodzenia mechaniczne),
• zapewnienie punktów wprowadzenia szczotek, wyciorów, węży odkurzacza lub instalacji mycia CIP (clean-in-place),
• zapewnienie dróg ewakuacji zanieczyszczeń przy czyszczeniu ręcznym (wybranie osadów, usunięcie zatorów).

Przepisy i dobre praktyki określają miejsca, gdzie rewizje są bezwzględnie wymagane, m.in.:

• za filtrami i separatorami – dla kontroli skuteczności,
• przed i za urządzeniami, które mogą generować zatory (tłumiki, wymienniki, przepustnice),
• na długich poziomych odcinkach kanałów, gdzie może gromadzić się pył,
• w dolnych partiach pionów, jako punkty wybierania osadu.

Projektując rewizje, trzeba jednocześnie zapewnić bezpieczny dostęp fizyczny (podest, dojście) do tych punktów, a nie jedynie sam otwór w ścianie kanału.

Współpraca z utrzymaniem ruchu już na etapie projektu

Największe błędy projektowe powstają wtedy, gdy koncepcja instalacji jest opracowywana bez konsultacji z działem utrzymania ruchu. Serwisanci najlepiej wiedzą, gdzie w rzeczywistości można postawić drabinę, którym przejściem da się przejechać wózkiem, jak wygląda typowa kampania czyszczenia filtrów workowych i kasetowych w danym zakładzie.

Dobrym nawykiem jest krótkie spotkanie warsztatowe na etapie koncepcji z udziałem przedstawicieli UR, BHP i ewentualnie operatorów linii. Na takim spotkaniu można:

• przejść po istniejących instalacjach i zobaczyć, gdzie obecnie występują problemy serwisowe,
• zebrać listę oczekiwań co do dostępu, rewizji, platform,
• zdefiniować maksymalne dopuszczalne czasy postoju na czyszczenie poszczególnych urządzeń,
• ustalić, czy serwis będzie wykonywany przez własne służby, czy firmy zewnętrzne (inne wymagania sprzętowe).

Taka wstępna konsultacja kosztuje niewiele, a pozwala uniknąć późniejszych, kosztownych przeróbek, gdy instalacja jest już zamontowana i koliduje z rzeczywistymi potrzebami użytkowników.

Analiza medium i zabrudzeń jako punkt wyjścia projektu

Charakter zanieczyszczeń: pyły, mgły, osady lepkie

Projektowanie instalacji przemysłowych pod łatwe czyszczenie zaczyna się od zrozumienia tego, co będzie płynąć (lub przemieszczać się) w kanałach i filtrach. Inaczej zachowują się:

• pyły lekkie – np. pył drzewny, pył tworzyw sztucznych; łatwo unoszą się w strumieniu powietrza, ale tworzą groźne zawiesiny wybuchowe,
• pyły ciężkie – np. śrut żeliwny, pyły mineralne; chętnie opadają w miejscach zmiany kierunku przepływu,
• pyły ciężkie – np. śrut żeliwny, pyły mineralne; chętnie opadają w miejscach zmiany kierunku przepływu,
• mgły olejowe i aerozole – kondensują na chłodniejszych powierzchniach, tworząc śliskie, trudne do usunięcia warstwy,
• zanieczyszczenia lepkie – np. cukry, żywice, kleje; mają tendencję do przywierania do ścian kanałów i z czasem „obrastania” kolejnymi warstwami pyłu,
• osady higroskopijne – chłoną wilgoć z powietrza, zbrylają się i tworzą twarde zatory, które trudno rozbić bez demontażu fragmentu instalacji.

Każda z tych grup narzuca inne wymagania dotyczące prędkości przepływu, nachylenia kanałów, rodzaju filtrów oraz częstotliwości czyszczeń. Pyły lekkie wymagają zwykle wyższych prędkości w kanałach, żeby nie opadały, natomiast przy mgłach olejowych kluczowe jest unikanie zimnych stref, gdzie nastąpi kondensacja i „łapanie” brudu. Dla lepkich osadów bardziej opłaca się zaprojektować częstsze, ale szybkie czyszczenia niż raz na kilka lat usuwać twardą, wielocentymetrową warstwę.

Parametry procesu a dobór geometrii i prędkości

Medium procesowe (temperatura, wilgotność, skład chemiczny) bezpośrednio wpływa na to, jak zabrudzenia będą się odkładać. Przykład: ten sam pył mączny w suchym powietrzu zachowuje się jak klasyczny pył lekki, ale przy podwyższonej wilgotności zaczyna zbrylać się w zakolach i na dnie kanałów. Dlatego przy doborze przekrojów i prędkości przepływu nie wystarcza tabelka z katalogu – trzeba przeanalizować rzeczywisty zakres parametrów pracy, łącznie z sytuacjami awaryjnymi (np. chłodny rozruch, praca przy częściowym obciążeniu linii).

Przy projektowaniu geometrii kanałów dobrze sprawdza się podejście „od zanieczyszczeń”: najpierw określenie minimalnych prędkości samoczyszczących dla danego pyłu lub osadu (prędkość, przy której cząstki nie zalegają na dnie), potem dopasowanie przekrojów, a na końcu układ łuków i trójników. Unika się „martwych stref”, czyli obszarów z lokalnie bardzo niską prędkością (np. za ostrym kolanem lub w zbyt dużej komorze rozprężnej), gdzie brud niemal na pewno zacznie się odkładać i wymuszać częstsze czyszczenia.

Przewidywanie miejsc krytycznych i plan serwisu

Analiza medium i zabrudzeń powinna skończyć się nie tylko doborem filtrów, ale również wstępną mapą miejsc krytycznych w instalacji. W praktyce do takiej mapy trafiają: odcinki z obniżoną prędkością, strefy chłodniejsze (np. za wymiennikami), obszary o częstych zmianach kierunku przepływu oraz punkty, w których może gromadzić się kondensat. Dla każdego z tych miejsc warto już na etapie koncepcji założyć sposób interwencji: czy czyszczenie będzie ręczne przez właz, mechaniczne (wyciory, szczotki), czy automatyczne w ramach systemu CIP.

Na bazie tej mapy można dużo precyzyjniej zdefiniować wymagania serwisowe: częstotliwość przeglądów, czas potrzebny na czyszczenie danego odcinka i minimalne wyposażenie (np. długość węży ssących, typ dysz myjących). W jednym z zakładów obróbki metali już na etapie projektu ustalono, że dolne odcinki pionów odpylających będą czyszczone raz w tygodniu bez zatrzymywania całej linii – dlatego zaprojektowano je jako proste, krótkie segmenty z łatwo dostępnymi klapami i miejscem na podstawienie pojemników. Dzięki temu serwis sprowadza się do czynności wykonywanej „przy okazji” inspekcji codziennej, a nie do dużej akcji z udziałem kilkuosobowej ekipy.

Jeżeli już na etapie projektu powstaje taka mapa wraz z przypisanymi metodami czyszczenia, dużo łatwiej jest później rozmawiać z wykonawcą i dostawcami urządzeń. Zamiast ogólnego hasła „instalacja pod łatwe czyszczenie” powstaje zestaw konkretnych wymagań: średnice włazów, minimalne przestrzenie serwisowe, rodzaj mocowań przewodów CIP, dopuszczalne długości odcinków bez rewizji. Taki poziom szczegółowości ogranicza pole do interpretacji, a tym samym ryzyko, że w gotowej instalacji zabraknie miejsca na realne manewry serwisowe.

Dobrą praktyką jest powiązanie mapy miejsc krytycznych z modelem 3D instalacji (BIM lub prostsze CAD 3D). Dzięki temu można szybko sprawdzić, czy planowane włazy, króćce CIP czy punkty podłączenia odkurzacza przemysłowego nie kolidują z innymi instalacjami, konstrukcją stalową albo kluczowymi ciągami komunikacyjnymi. Krótka „wirtualna inspekcja” z udziałem utrzymania ruchu często ujawnia problemy, które na rysunku 2D są niewidoczne, np. brak realnego miejsca na otwarcie klapy rewizyjnej czy zbyt małą przestrzeń do obrotu narzędziem.

Przy okazji tej analizy dobrze jest też określić punkty pomiarowe, które pomogą wychwycić pogarszanie się stanu instalacji zanim dojdzie do zatoru. Dla kanałów z pyłami osadzającymi się stopniowo mogą to być choćby stałe pomiary spadku ciśnienia na charakterystycznych odcinkach albo regularne pomiary prędkości przepływu w kilku przekrojach. Zestawienie trendów z harmonogramem czyszczeń pozwala potem zoptymalizować cykl serwisowy – uniknąć zarówno zbyt częstego, jak i zdecydowanie spóźnionego czyszczenia.

Dobrze zaprojektowana instalacja, zbudowana „pod czyszczenie” i „pod serwis”, rzadziej zaskakuje użytkowników nagłymi awariami. Kanały, filtry i osprzęt stają się wtedy przewidywalnym elementem układu produkcyjnego, a nie wiecznym źródłem niespodziewanych przestojów. Efekt końcowy to nie tylko wyższa dyspozycyjność linii, ale też czytelny, powtarzalny sposób pracy służb utrzymania ruchu – z mniejszą liczbą akcji „gaszenia pożarów”, a większym udziałem zaplanowanych, bezpiecznych interwencji serwisowych.

Ustawienie filtrów i urządzeń – myślenie „od strony serwisanta”

Dostęp 360° zamiast „od frontu”

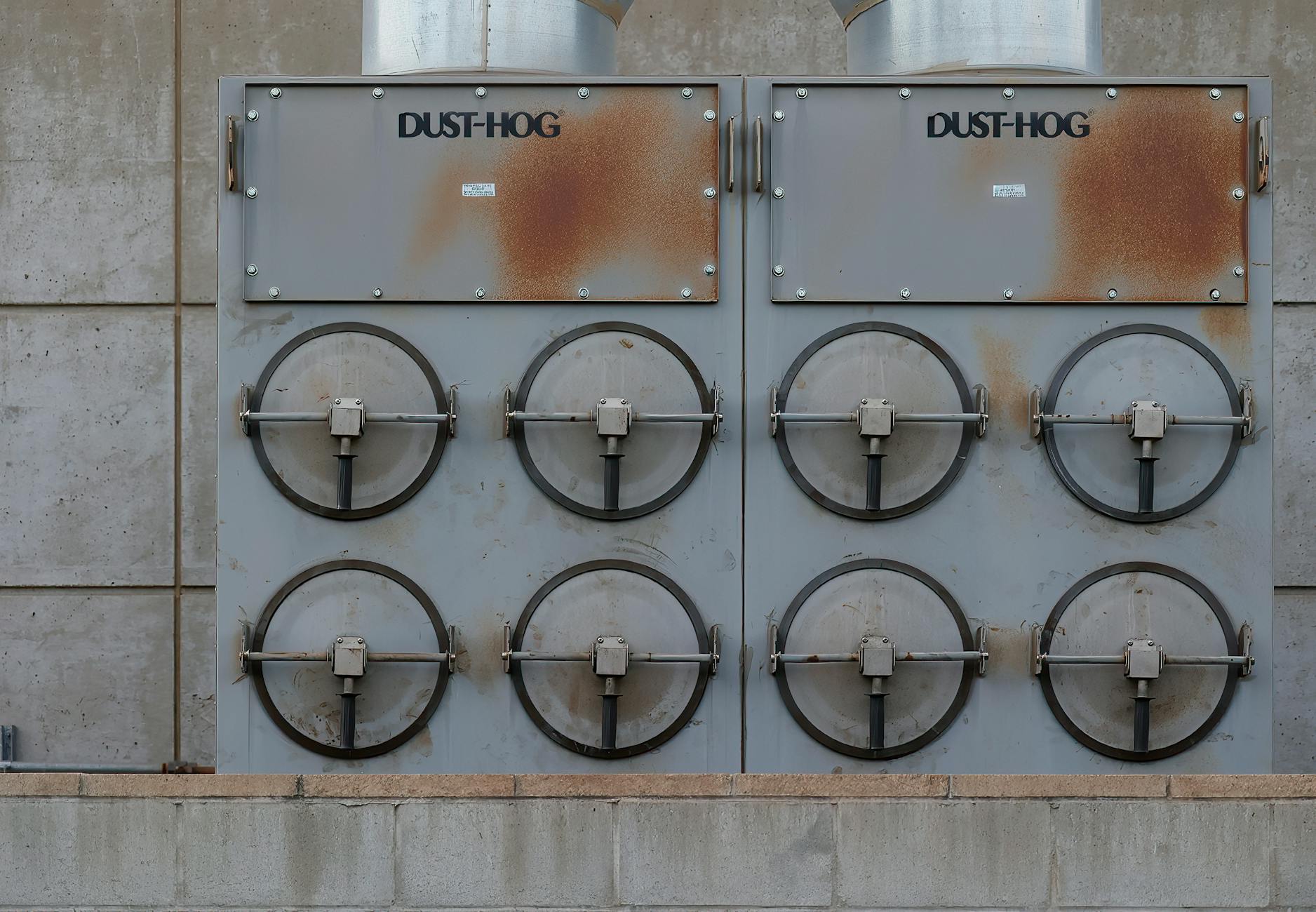

Filtry workowe, kasetowe czy cyklony zwykle rysuje się na schemacie jako pojedynczy symbol. W rzeczywistości każdy z nich potrzebuje przestrzeni roboczej dookoła. Przestrzeń ta zależy od tego, jak wygląda serwis: czy wymiana wkładów odbywa się od góry, od boku, czy od dołu; czy potrzebny jest wózek, podnośnik, czy wystarczy drabina przystawna.

Przy projektowaniu ustawienia filtrów opłaca się przyjąć założenie „dostęp 360°”: do każdej strony urządzenia powinno dać się dojść, nawet jeśli jedną z nich obsługa wykorzystuje tylko awaryjnie. W praktyce oznacza to odsunięcie filtra od ściany i konstrukcji stalowych na co najmniej szerokość przejścia oraz zapewnienie wysokości pozwalającej na swobodne operowanie narzędziami i elementami wymiennymi. Jeżeli producent wymaga np. 1,2 m wolnej przestrzeni od strony serwisowej, warto dodać rezerwę, a nie traktować tego wymiaru jako górnej granicy.

Orientacja króćców a możliwość demontażu

Króćce wlotowe i wylotowe filtrów, cyklonów czy separatorów często „dyktują” sposób ich ustawienia. Z punktu widzenia przepływu może to być obojętne, ale z punktu widzenia serwisanta – kluczowe. Błąd typowy: króciec jest zwrócony w stronę jedynego logicznego przejścia, przez co kolano kanału całkowicie blokuje dostęp do drzwi serwisowych lub panelu sterowania.

Rozsądne podejście to równoległe modelowanie: najpierw wybór orientacji gwarantującej prosty i hydraulicznie poprawny przebieg kanałów, potem „obracanie” urządzenia tak, aby nie zabudować stref serwisowych. Czasem różnica to tylko 90° obrotu filtra na podeście – ale decyduje o tym, czy wymiana wkładów trwa dwie godziny, czy pół dnia z demontażem części rurociągu.

Podesty, drabiny stałe i schody – projektowane, nie „dorabiane”

Stałe środki dostępu (podesty, schody, drabiny z koszem) często pojawiają się dopiero na etapie montażu, jako reakcja na wymogi BHP lub inspekcji. Tymczasem powinny być integralną częścią projektu. Podest zaprojektowany „z góry” pozwala:

• ustawić urządzenia na wysokości dogodnej do serwisu (np. wymiana wkładów na wysokości pasa, a nie nad głową),
• zaplanować wciągarki ręczne lub punkty kotwienia dla podnośników,
• zapewnić bezkolizyjne dojście do kilku urządzeń z jednego poziomu roboczego.

Uwaga: podesty wokół filtrów powinny umożliwiać odkładanie zdemontowanych elementów w bezpieczny sposób. Ciągłe „żonglowanie” wkładami, narzędziami i latarką na wąskim podeście bez miejsca manewrowego sprzyja uszkodzeniom i wypadkom.

Modułowość i segmentacja urządzeń

Filtr wielokomorowy, dzielony na segmenty robocze, daje zupełnie inne możliwości czyszczenia niż jeden duży zbiornik. Przy odpowiednim projekcie możliwe jest wyłączenie do czyszczenia tylko części układu, bez zatrzymywania całej linii technologicznej. To wymaga jednak:

• wydzielonych króćców odcinających dla każdej komory lub grupy kaset,
• dostępu serwisowego do każdej komory niezależnie (oddzielne drzwi, włazy),
• przeliczenia przepływów tak, aby praca na części urządzenia nie przekraczała dopuszczalnych prędkości i strat ciśnienia.

Tip: przy projektowaniu filtrów modułowych opłaca się dążyć do powtarzalnych modułów – identyczne kasety, te same uszczelki, podobne punkty pomiarowe. Upraszcza to logistykę części zamiennych i przyspiesza serwis.

Umiejscowienie urządzeń względem źródeł zabrudzeń

Im bliżej źródła powstaje odciąg, tym mniejsza szansa na odkładanie się brudu w długich trasach kanałów. Dotyczy to szczególnie instalacji dla pyłów ciężkich i osadów lepkich. Zamiast jednego, dużego filtra „na końcu hali” często korzystniejsze jest rozbicie układu na kilka mniejszych sekcji filtracyjnych z krótszymi kanałami. Z punktu widzenia serwisu oznacza to:

• krótsze czasy czyszczenia jednego odcinka,
• mniejsze ryzyko kumulacji zanieczyszczeń w jednym, trudno dostępnym miejscu,
• możliwość naprzemiennego odstawiania sekcji do czyszczenia bez zatrzymania całego procesu.

Trzeba tu jednak wyważyć koszt większej liczby urządzeń z korzyściami serwisowymi. Często opłaca się zastosować jeden filtr główny i kilka mniejszych separatorów wstępnych przy najbardziej brudnych źródłach – to one „łapią” najcięższe frakcje, które później łatwo usunąć lokalnie.

Projektowanie kanałów pod łatwe czyszczenie

Geometria kanałów a samoczyszczenie

Każda zmiana kierunku, każdy trójnik i rozszerzenie przekroju zwiększa ryzyko odkładania się zanieczyszczeń. Przy projektowaniu trasy kanałów rozsądniej jest zastosować dodatkowy metr prostego odcinka niż „avilnie” wcisnąć kolano 90° w ciasną przestrzeń. Kilka podstawowych zasad geometrii wspierającej czyszczenie:

• preferowanie łuków o większym promieniu (np. R ≥ 1,5D) zamiast ostrych kolan segmentowych tam, gdzie to możliwe,
• unikanie gwałtownych zwężeń i rozszerzeń; jeśli konieczna jest zmiana przekroju, lepiej rozłożyć ją na dłuższym odcinku stożkowym,
• stosowanie trójników pod kątem rozwartym (np. 45°), a nie „T” pod kątem prostym, aby ograniczyć strefy stagnacji.

W instalacjach z pyłami osadzającymi się chętnie na dnie (pyły ciężkie, frakcje metaliczne) dobrze działa zasada „jak najmniej poziomych odcinków”. Delikatne pochylenie kanału (np. 1–2%) w kierunku punktów odbioru ułatwia późniejsze wybieranie osadów, szczególnie jeśli przewidziano tam odpowiednie rewizje lub króćce spustowe.

Segmentacja kanałów na odcinki serwisowe

Linia prosta na rysunku nie powinna oznaczać jednego, kilkunastometrowego elementu bez żadnego dostępu. Z punktu widzenia serwisu kanały najlepiej traktować jako sekwencję odcinków, z których każdy ma zdefiniowaną metodę czyszczenia. Dobrą praktyką jest:

• dzielenie dłuższych odcinków (powyżej kilku metrów) kołnierzami lub złączami, które w razie potrzeby pozwalają zdemontować tylko fragment instalacji,
• lokowanie złączy w miejscach dostępnych z poziomu posadzki lub podestu, a nie w przypadkowych wysokościach,
• projektowanie „punktów serwisowych”, w których skupiają się rewizje, króćce CIP i krótkie demontowalne odcinki.

Jeżeli wiadomo, że dany kanał będzie okresowo „przebijany” mechanicznymi wyciorami, długość odcinka bezpośrednio dostępnego z jednego punktu serwisowego nie powinna przekraczać fizycznych możliwości takiego narzędzia. Zbyt długie sekcje sprawiają, że wycior nie dochodzi do krytycznych miejsc, mimo teoretycznego „dostępu” przez jeden właz.

Minimalizacja „martwych odnóg” i kieszeni

Kieszenie osadowe, ślepe odnogi i nieużywane króćce to idealne miejsca do gromadzenia brudu, który później potrafi nagle ruszyć i zablokować filtr. Zamiast projektować „na zapas” trójniki do przyszłych przyłączy, rozsądniej jest:

• stosować zaślepione mufy lub króćce przygotowane, ale bez rozwiniętych odgałęzień,
• unikać ślepych pionów bez możliwości inspekcji lub spustu,
• przewidywać łagodne przejścia dna kanału przy każdym włączeniu, tak aby nie tworzyć schodków i progów.

Jeśli ślepa odnoga jest nieunikniona (np. instalacja modułowa przewidziana pod rozbudowę), powinna mieć własną rewizję lub króciec czyszczący oraz minimalną długość – tak, aby brud nie mógł akumulować się w znacznej objętości.

Kanały pionowe i kieszenie zbiorcze

W pionach transportujących pyły ciężkie i frakcje o dużej gęstości zawsze trzeba liczyć się z ryzykiem osiadania zanieczyszczeń na dole. Zamiast liczyć wyłącznie na „przepłukanie” ich przepływem, efektywniejsze jest przewidzenie na dole pionu:

• kieszeni zbiorczej (sumpa) z klapą spustową lub śluzą celkową,
• odcinka prostego zakończonego klapą rewizyjną o pełnym przekroju,
• przyłącza do odkurzacza przemysłowego, z możliwością bezpiecznego podstawienia pojemników.

Kieszeń zbiorcza działa jak separator grawitacyjny „ostatniej szansy” – zatrzymuje to, co i tak opadnie, zamiast pozwalać na narastanie czopa w niekontrolowanym miejscu. Warunek: musi być łatwo dostępna z poziomu posadzki lub bezpiecznego podestu.

Rewizje, włazy, klapy – gdzie, jak i ile

Logika rozmieszczenia rewizji

Lokalizowanie rewizji „na oko” prowadzi do dwóch skrajności: albo jest ich za mało w kluczowych miejscach, albo za dużo tam, gdzie nigdy nikt nie zajrzy. Skuteczniejsza metoda to powiązanie rozmieszczenia rewizji z mapą miejsc krytycznych i planowaną metodą czyszczenia. Praktyczny zestaw reguł:

• rewizja przed i za każdym urządzeniem zmieniającym kierunek lub przekrój strumienia (filtry, wymienniki, tłumiki akustyczne),
• rewizja na dole każdego pionu transportującego pył lub kondensat,
• rewizja w pobliżu trójników łączących kilka gałęzi, szczególnie gdy jedna z nich okresowo nie pracuje (ryzyko odkładania w gałęzi „martwej”),
• rewizje w odległościach nieprzekraczających maksymalnego zasięgu narzędzi czyszczących (wyciorów, lancy CIP).

Dla dłuższych odcinków prostych (np. kilkanaście metrów) można przyjąć zasadę interwału rewizji – np. co 6–8 metrów – ale zawsze z korektą pod kątem realnego dostępu (nie ma sensu rewizja „co 6 m”, z czego połowa wypada nad linią transportową na wysokości 5 metrów, bez możliwości postawienia rusztowania).

Dobór wielkości i kształtu włazów

Wielkość włazu powinna wynikać z tego, co i jak często trzeba przez niego wprowadzić lub wyprowadzić. Inny właz potrzebny jest wyłącznie do inspekcji optycznej (kamera, latarka), a inny do wejścia człowieka z narzędziem i odkurzaczem. Dobór wielkości warto oprzeć na:

• minimalnym otworze umożliwiającym swobodne przejście pracownika w ubraniu ochronnym (w praktyce typowe włazy owalne lub prostokątne ze ściętymi narożami),
• wymiarach elementów przewidzianych do okresowego demontażu (wkłady, rury wewnętrzne, deflektory),
• możliwości stosowania standardowych pokryw i uszczelek – nadmierna „customizacja” podnosi koszty utrzymania.

Uwaga: właz umieszczony na górze kanału poziomego jest wygodny do inspekcji, ale utrudnia fizyczne wybranie ciężkiego osadu z dna. Dla odcinków, gdzie spodziewane są grubsze warstwy, lepiej zaprojektować właz boczny, umożliwiający „podważanie” i wybieranie zanieczyszczeń bez pracy nad głową.

Klapy i pokrywy – ergonomia i bezpieczeństwo

Sama obecność rewizji nie wystarczy, jeśli jej pokrywy są tak ciężkie, że realnie wymagają dwóch osób i dźwigu, aby je otworzyć. Przy projektowaniu klap rewizyjnych i włazów pomagają proste zasady:

• dzielenie dużych otworów na kilka mniejszych, z lżejszymi pokrywami, jeśli nie ma miejsca na zawiasy lub siłowniki,
• stosowanie zawiasów z blokadą otwarcia, tak aby pokrywa nie opadała samoistnie,
• integracja uchwytów transportowych (ucha) dla ewentualnego podwieszenia do wciągarki ręcznej,
• czytelne i trwałe oznaczenie klap: numer, funkcja, kierunek przepływu, ewentualne ostrzeżenia (gorące medium, atmosfera potencjalnie wybuchowa).

Od strony BHP istotne jest zabezpieczenie przed przypadkowym otwarciem podczas pracy instalacji. Dobrą praktyką są zamki wymagające użycia narzędzia (np. klucza kwadratowego) oraz jednoznaczna procedura blokad/oznakowania (LOTO), powiązana z dokumentacją projektu.

Specjalne rozwiązania w strefach ATEX

W instalacjach dla pyłów wybuchowych (strefy ATEX) rewizje, włazy i klapy muszą spełniać dodatkowe wymagania – zarówno konstrukcyjne, jak i eksploatacyjne. Kluczowe aspekty:

• materiały i uszczelki o odpowiedniej odporności na temperaturę i ciśnienie fali wybuchowej (jeśli element znajduje się w strefie odciążania),
• zabezpieczenie przed iskrzeniem mechanicznym podczas otwierania i zamykania (np. zastosowanie materiałów nieiskrzących w elementach ciernych),
• koordynacja lokalizacji klap rewizyjnych z panelami odciążającymi lub systemami tłumienia wybuchu, aby nie montować ich w obszarze działania fali.

W niektórych przypadkach rewizje w strefie ATEX pełnią jednocześnie funkcję elementów odciążających (np. pokrywy mocowane na śruby zrywalne). Wtedy projektant musi pogodzić wymogi serwisu z obliczeniami bezpieczeństwa wybuchowego: sposób mocowania, rozstaw śrub i charakterystyka uszczelek nie mogą być modyfikowane „na oko” przez utrzymanie ruchu. Każda zmiana w geometrii włazu lub rodzaju pokrywy powinna być formalnie przeanalizowana pod kątem zgodności z dokumentacją oceny ryzyka wybuchu i certyfikatami zastosowanych urządzeń.

Przy pracach serwisowych kluczowa staje się też elektryczność statyczna. Tam, gdzie personel otwiera klapy w obecności pyłów mogących tworzyć atmosferę wybuchową, trzeba przewidzieć uziemienie konstrukcji kanału, połączenia wyrównawcze między elementami kołnierzowymi oraz możliwość podpięcia przenośnych przewodów uziemiających dla narzędzi i odkurzaczy. Brak takiej infrastruktury skutkuje później „prowizorkami” na obiekcie, a to prosta droga do niekontrolowanego źródła zapłonu.

Dobrym podejściem jest projektowanie rewizji ATEX jako wyraźnie odróżnionych od standardowych – inne tabliczki znamionowe, inny kolor elementów zewnętrznych lub jasne oznaczenia piktogramami. Dzięki temu służby utrzymania ruchu nie mylą ich z „zwykłymi” włazami i nie modyfikują pokryw, zawiasów ani zamków bez konsultacji z działem bezpieczeństwa procesowego. W dokumentacji technicznej powinien znaleźć się prosty schemat: które klapy można demontować w ramach standardowego serwisu, a które traktowane są jako element systemu zabezpieczeń przeciwwybuchowych.

Im wcześniej koncepcja czyszczenia i serwisu trafi do fazy projektu, tym mniej kompromisów i półśrodków w trakcie eksploatacji. Instalacja zaplanowana „od strony serwisanta” rzadziej zaskakuje awariami filtrów, ma bardziej przewidywalne przestoje i pozwala pracować w bezpiecznych, powtarzalnych warunkach. To nie drogie gadżety serwisowe robią różnicę, lecz logiczny układ kanałów, sensownie rozmieszczone rewizje i detale konstrukcyjne, które nie walczą z fizyką medium, tylko ją wykorzystują.

Materiały, wykończenie powierzchni i detale konstrukcyjne

Dobór materiału pod kątem czyszczenia, a nie tylko korozji

Klasyczny błąd to dobieranie materiału wyłącznie z tabel korozyjności, bez spojrzenia na sposób mycia. Stal nierdzewna „z definicji” nie jest lepsza do czyszczenia, jeśli ma chropowatą powierzchnię po agresywnym spawaniu i szlifowaniu. Przy projektowaniu fragmentów instalacji wymagających regularnego mycia opłaca się sprawdzić trzy kryteria naraz:

• odporność na medium procesowe (chemiczna, temperaturowa),
• odporność na medium myjące (zasady/kwasy w systemach CIP, rozpuszczalniki, parę),
• możliwa gładkość powierzchni po obróbce i montażu (realny Ra, a nie tylko katalogowy).

Dla kanałów z pyłami ściernymi stal węglowa malowana proszkowo może poradzić sobie lepiej niż cienkościenny nierdzewny kanał „lustrzany”, który po roku ma wyżłobione rowki przed każdym kolanem. Natomiast w systemach z kondensatem i osadami kleistymi (np. aerozole olejowe) przewagę daje stal nierdzewna o dobrej obróbce powierzchni, w połączeniu z przemyślanym systemem odwadniania.

Chropowatość powierzchni i kierunek obróbki

Przy przywierających zabrudzeniach (kleiste pyły, tłuszcze, cukry) detale obróbki powierzchni decydują o częstotliwości czyszczenia. Na etapie projektu technicznego warto narzucić:

• maksymalną chropowatość Ra dla wnętrza kanałów, kolektorów i komór filtrów,
• wymóg szlifowania wzdłuż kierunku przepływu (minimalizacja „stopni” poprzecznych),
• zakaz stosowania agresywnych szczotek drucianych i tarcz lamelkowych bez późniejszego wygładzenia.

Uwaga: gładkość „laboratoryjna” często nie jest ekonomiczna na dużych instalacjach. Daje natomiast dobrą dźwignię negocjacyjną przy rozmowach z wykonawcą: lepiej świadomie wybrać poziom wykończenia, niż dostać losową mieszankę szlifów i zadrapań na każdym odcinku.

Spoiny – miejsce, gdzie brud lubi wygrywać

Brud „szuka” najmniejszych zagłębień. Jeśli spoiny są wypukłe, z podtopieniami lub krataterami po łuku, to tam zacznie się budowa warstwy osadu. Rozwiązaniem jest nie tylko wymóg spoin spłaszczonych i przeszlifowanych, ale też:

• ograniczanie liczby spoin wewnętrznych przez racjonalne podziały kanałów (mniej krótkich sekcji, więcej logicznych modułów),
• unikanie spoin krzyżowych na dnie kanałów – lepsze są ciągłe spoiny wzdłużne,
• stosowanie okien montażowych do wprowadzania elementów wewnętrznych, zamiast spawania ich „na miejscu” w trudno dostępnych komorach.

Tip: przy zamawianiu aparatów ciśnieniowych i filtrów warto wprost wymagać odbioru wizualnego spoin od strony medium, z możliwością inspekcji endoskopowej losowo wybranych elementów. Bez takiego zapisu wykonawca często „przykrywa” wnętrze obudowy montażem z zewnątrz i temat się zamyka.

Kołnierze, uszczelki i połączenia demontowalne

Połączenia kołnierzowe są nieuniknione, ale mogą stać się kłopotliwą przeszkodą przy czyszczeniu. Z technicznego punktu widzenia istotne są:

• minimalizacja „misek” na uszczelki, w których gromadzi się kondensat i brud,
• dobór uszczelnień odpornych na wielokrotny demontaż (serwis bez wymiany co każde otwarcie),
• zapewnienie odpowiedniego rozstawu śrub, aby dało się użyć standardowych kluczy i dynamometru bez akrobacji na rusztowaniu.

Dobrym nawykiem jest projektowanie kołnierzy tak, aby w pozycji zmontowanej ich dolna krawędź nie tworzyła progu na dnie kanału. Jeśli nie da się tego uniknąć, konieczne jest przynajmniej wykonanie w dnie małego spadu lub kieszeni z dostępem rewizyjnym, zamiast liczyć na to, że brud „sam wypłynie”.

Pokrycia ochronne i powłoki antyadhezyjne

W niektórych aplikacjach opłaca się wyjść poza goły metal i zastosować powłoki zmniejszające przyczepność zabrudzeń. Mogą to być:

• powłoki fluoropolimerowe (PTFE, PFA) w strefach o wysokiej temperaturze i przywierających osadach organicznych,
• powłoki ceramiczne w kanałach z bardzo ściernymi pyłami (np. metalicznymi),
• specjalne lakiery antykorozyjne o niskiej chropowatości końcowej.

Kluczowe jest dopasowanie rozszerzalności cieplnej powłoki i podłoża. Dobrze działają krótsze sekcje wyłożone powłoką fabrycznie (np. wkładki w kolanach), zamiast prób malowania wszystkiego na budowie. Tam, gdzie czyszczenie odbywa się wodą pod wysokim ciśnieniem, powłoka musi mieć potwierdzoną odporność na erozję hydrodynamiczną – inaczej po roku zostaną łaty i krawędzie atrakcyjne dla brudu.

Detale uszczelnień a higiena i możliwość demontażu

Uszczelki i profile uszczelniające potrafią zamienić prosty serwis w koszmar. Z punktu widzenia utrzymania ruchu najbardziej przyjazne są rozwiązania, które:

• pozwalają wyjąć uszczelkę bez narzędzi specjalnych (profil „wciskany”, nieklejony),
• mają przekrój umożliwiający mycie i osuszanie (brak zamkniętych komór z wodą stojącą),
• są dostępne jako standardowy profil od więcej niż jednego dostawcy.

Dla włazów w kanałach z medium kleistym lepiej działają uszczelki o przekroju prostokątnym lub D niż skomplikowane profile wielokomorowe. Łatwiej je wyczyścić i trudniej uszkodzić przy nieidealnym domknięciu klapy. Używanie silikonów i mas uszczelniających „doodołu” robi krótkoterminową szczelność, ale generuje długoterminowy problem z przywierającym brudem i późniejszym demontażem.

Elementy wewnętrzne – deflektory, dyfuzory, wkłady filtracyjne

Wnętrza filtrów i urządzeń procesowych często są „uzbrajane” w deflektory, dyfuzory, półki kierujące. Jeśli projektuje je się wyłącznie pod hydraulikę przepływu, otrzymuje się labirynt, w którym czyszczenie jest niemal niemożliwe. Rozsądniej jest od razu założyć:

• maksymalne ograniczenie liczby płaskich, poziomych półek (sprzyjają odkładaniu),
• stosowanie profili o przekroju trójkątnym lub „kroplowym” zamiast prostokątnych,
• modułową budowę wkładów i deflektorów – tak, aby można je było wysunąć w całości przez właz, zamiast rozkręcać w środku.

Przykład z praktyki: w jednym z zakładów spożywczych wymiana i mycie wkładów filtracyjnych trwała po kilkanaście godzin, ponieważ każdą kasetę trzeba było podnosić pod kątem i obracać między sztywnymi rozpórkami. Zmiana konstrukcji na kasety z prowadnicami szufladowymi (wysuwanymi w osi serwisowej) skróciła przestoje o ponad połowę, bez ingerencji w sam proces filtracji.

Połączenia śrubowe, wsporniki i półki montażowe

Każda śruba, każdy kątownik wsporczy, każda „półeczka” pod czujnik to potencjalne miejsce akumulacji brudu. Z perspektywy czyszczenia warto:

• ograniczyć ilość wystających śrub od strony medium – stosować śruby wpuszczane, nity zrywalne lub połączenia od zewnątrz,
• rysować wsporniki jako konstrukcje z otwartymi profilami (np. blacha gięta) zamiast profili zamkniętych tworzących kieszenie,
• zapewnić minimum 10–15 mm prześwitu pod wspornikami leżącymi na dnie kanału, aby struga myjąca mogła „przepłynąć” pod spodem.

Mały detal, który często robi dużą różnicę: zaokrąglanie naroży blach oraz cięcie laserem zamiast palnikiem. Ostre krawędzie i nadtopienia są nie tylko mniej bezpieczne dla serwisantów, ale też sprzyjają przywieraniu cienkiej warstwy zanieczyszczeń, która z czasem rośnie w „grzybek” trudny do usunięcia bez mechanicznego skrobania.

Standardyzacja komponentów a serwis

Z punktu widzenia późniejszego utrzymania kluczowa jest spójność. Ten sam typ włazów, ta sama seria zamków, identyczne profile uszczelek w jak największej części instalacji. Takie podejście:

• upraszcza gospodarkę częściami zamiennymi (mniej pozycji magazynowych),
• przyspiesza czyszczenie – serwisanci znają już „zachowanie” danego typu klapy,
• zmniejsza liczbę pomyłek montażowych (nie ta pokrywa, nie ten profil uszczelki).

Jeśli nie da się uniknąć kilku typów elementów (np. włazy higieniczne w strefach „czystych” i ciężkie pokrywy w strefach pyłowych), dobrze jest jasno rozdzielić ich obszary występowania i uwzględnić to w dokumentacji oraz szkoleniach. Projektant może wprost wprowadzić w rysunkach oznaczenia typów komponentów, a nie pozostawiać tego do decyzji podwykonawcy na etapie montażu.

Infrastruktura pomocnicza dla czyszczenia

Nawet najlepiej zaprojektowane kanały i filtry będą problematyczne, jeśli w otoczeniu nie ma warunków do ich serwisu. Z perspektywy projektu instalacji przemysłowej opłaca się od razu przewidzieć:

• gniazda zasilania elektrycznego (230/400 V) w pobliżu głównych punktów serwisowych,
• punkty poboru wody procesowej lub technicznej z odpowiednią wydajnością i zabezpieczeniami,
• miejsca odkładcze na wymontowane elementy (podesty, stojaki, haki), aby nie lądowały „na ziemi” w strefie ruchu wózków.

Dodatkowym ułatwieniem są stałe punkty kotwienia dla sprzętu asekuracyjnego (szelki, liny) przy włazach wymagających wejścia do wnętrza urządzeń. To drobny koszt na etapie budowy, a później różnica między bezpieczną, powtarzalną procedurą a każdorazową improwizacją z drabinami i pasami przewieszonymi przez konstrukcję hali.

Oznaczenia, identyfikacja i dokumentacja serwisowa

Łatwe czyszczenie i serwis to nie tylko mechanika, ale też informacja. Kanały, włazy, klapy i filtry powinny być jednoznacznie oznaczone:

• trwałymi tabliczkami lub grawerem z numerem i kierunkiem przepływu,
• symbolami wskazującymi typ wymaganego dostępu (inspekcja, wejście, demontaż ciężkich elementów),
• ewentualnymi ograniczeniami – np. „wejście tylko po odłączeniu zasilania sekcji X”.

Dobrą praktyką jest powiązanie tych oznaczeń z kartami serwisowymi w systemie CMMS. Na etapie projektu można to ułatwić, stosując jednolity system numeracji i legendę na rysunkach. Serwisant, widząc na planie „W-17 – właz wejściowy do komory filtracyjnej”, od razu wie, gdzie szukać i jakiego sprzętu potrzebuje, zamiast błądzić po kanałach oznaczonych tylko opisem „rewizja”.

Dlaczego projekt pod łatwe czyszczenie i serwis ma krytyczne znaczenie

Instalacje przemysłowe projektuje się zwykle pod wydajność, koszty inwestycyjne i bezpieczeństwo procesu. Utrzymanie ruchu trafia na stół dopiero wtedy, gdy linia zaczyna się zatykać lub przekraczać limity emisji. Tymczasem to właśnie geometria kanałów, dostęp do filtrów i sposób montażu osprzętu decydują, czy przestój na czyszczenie potrwa dwie godziny, czy dwa dni.

Z perspektywy zakładu trzy aspekty są szczególnie wrażliwe:

• Dyspozycyjność instalacji – każdy dodatkowy punkt utrudnionego dostępu to potencjalne „wąskie gardło” przestojów,
• koszt obsługi – im więcej pracy ręcznej, tym większy budżet na ekipy zewnętrzne, rusztowania, środki chemiczne i utylizację odpadów,
• stabilność procesu – zabrudzone kanały i filtry zmieniają opory przepływu, co rozwala bilanse powietrza, podciśnienia, temperatur.

Typowy scenariusz z praktyki: dobrze zaprojektowany filtr workowy wytrzymuje między czyszczeniami kilka tygodni, ale brak rewizji w krytycznym kolanie sprawia, że osady gromadzą się przed filtrem. Efekt to częste awaryjne postoje, mimo że sam filtr „na papierze” ma duży zapas. Problem nie leży w urządzeniu, tylko w geometrii dojścia i braku punktu serwisowego tam, gdzie rzeczywiście następuje odkładanie.

Projektując instalację z myślą o serwisie, przenosi się część kosztów z fazy eksploatacji na etap budowy. Jednak ten „dodatkowy” wydatek na włazy, platformy czy lepsze powłoki wraca w postaci krótszych przestojów, mniejszego ryzyka awarii i bardziej przewidywalnej pracy instalacji. Dodatkowo łatwiejsze czyszczenie to mniejsze ryzyko pracy na „pół gwizdka” – operatorzy nie odkładają serwisu, gdy mogą zrobić go szybko i bez walki z dostępem.

Podstawowe wymagania i normy związane z dostępem serwisowym

W wielu branżach zakres swobody projektanta ograniczają normy i wytyczne. Ich celem jest nie tylko bezpieczeństwo, ale też zapewnienie minimalnego poziomu serwisowalności.

Najczęściej pojawiają się odniesienia do:

• norm higienicznych (np. EHEDG, 3-A Sanitary Standards) – w sektorze spożywczym i farmacji narzucają wymagania dotyczące chropowatości, braku martwych stref i możliwości mycia CIP/SIP,
• norm ergonomicznych (np. PN-EN ISO 15534, PN-EN 547) – definiujących wymiary otworów dostępowych, przestrzeni manewrowej oraz zasięgi kończyn,
• przepisów ATEX i BHP – które pośrednio wymuszają określony sposób czyszczenia (np. zakaz stosowania narzędzi iskrzących, ograniczenia dla mycia wodą przy atmosferach wybuchowych).

Normy wymagają zwykle zapewnienia dostępu do elementów, które trzeba kontrolować, czyścić lub wymieniać. Problem w tym, że w projektach rzadko pojawia się lista takich elementów. Rozsądne podejście to powiązanie wymogów normowych z analizą FMECA (Failure Mode, Effects and Criticality Analysis) lub prostszą analizą ryzyka: które miejsca są krytyczne dla przepływu, gdzie spodziewany jest największy osad, co wymaga częstej kontroli.

Warto też uwzględnić wytyczne branżowe i wewnętrzne standardy zakładu: minimalne szerokości platform serwisowych, dopuszczalne odległości między kolejnymi punktami rewizyjnymi, maksymalną masę elementu do ręcznego demontażu. Takie wymagania najlepiej wpisać w specyfikację projektową, zamiast liczyć na „zdrowy rozsądek” wykonawcy.

Analiza medium i zabrudzeń jako punkt wyjścia projektu

Zanim na rysunku pojawi się pierwszy łuk kanału, dobrze jest przeanalizować, co dokładnie płynie przez instalację i jak zachowują się zanieczyszczenia. To od charakteru medium zależy, czy problemem będzie pył suchy, osad lepki, czy kamień z wytrącających się soli.

Podstawowe pytania, które warto postawić na starcie:

• Jaka jest frakcja ziarnowa zanieczyszczeń (w przypadku pyłów i aerozoli)? Inaczej projektuje się kanały pod mączkę wapienną, inaczej pod drobny pył organiczny.
• Jakie są własności reologiczne osadu (lepkość, tiksotropia, skłonność do tworzenia kożucha)? To determinuje, czy czyszczenie będzie raczej mechaniczne, czy hydrauliczne.
• Czy medium ma tendencję do kondensacji lub wytrącania przy lokalnych spadkach temperatury lub zmianach ciśnienia?
• Jakie są dopuszczalne środki czyszczące (woda, para, rozpuszczalniki, detergenty zasadowe / kwaśne)?

Przykład: w instalacji odpylania z gorącym gazem spalinowym osady mogą być początkowo sypkie, ale po pierwszym cyklu kondensacji przekształcają się w twardą skorupę. W takiej sytuacji kluczowa jest geometria minimalizująca strefy ochłodzenia (naroża, martwe odnogi) oraz możliwość czyszczenia mechanicznego (młotki pneumatyczne, skrobaki) zamiast polegania wyłącznie na myciu.

Dobrą praktyką jest wykonanie krótkiej analizy CFD (Computational Fluid Dynamics) przynajmniej dla newralgicznych odcinków – pokazuje ona strefy recyrkulacji i spadku prędkości, gdzie osadzanie będzie intensywne. To z kolei podpowiada lokalizację rewizji i konieczność zmiany geometrii (większy promień łuku, inny trójnik).

Ustawienie filtrów i urządzeń – myślenie „od strony serwisanta”

Sam filtr może być poprawnie zaprojektowany, ale jeśli stoi upchnięty między konstrukcją hali a innymi urządzeniami, dostęp serwisowy będzie tylko teoretyczny. Układ technologiczny warto „przepuścić” przez filtr pytania: jak człowiek fizycznie do tego dojdzie, co musi zdemontować, którędy wyniesie zabrudzone elementy?

Przy ustawianiu filtrów, cyklonów, tłumików i separatorów kluczowe są:

• korytarze serwisowe o realnej szerokości (zwykle min. 800–1000 mm) i wysokości umożliwiającej pracę w pozycji wyprostowanej,
• oś serwisowa – wolna przestrzeń w linii wysuwu wkładów filtracyjnych, łapaczy kropli czy kaset dźwiękochłonnych,
• dostęp pionowy – możliwość podstawienia podnośnika nożycowego lub wciągarki nad pokrywą urządzenia,
• separacja stref czystych i brudnych – ograniczenie przenoszenia zanieczyszczeń z obszaru demontażu na inne instalacje.

Jeżeli filtr workowy wymaga wymiany worków od góry, a nad nim znajduje się konstrukcja podciągu na wysokości 1 m, serwis skończy się improwizowanym demontażem przez boczny właz. W takiej sytuacji sensowniejsze jest odwrócenie konfiguracji (serwis od dołu) lub przeniesienie urządzenia o kilkadziesiąt centymetrów w poziomie, by pozostawić miejsce na podwieszenie kasety z workami.

Tip: na etapie modelu 3D dobrze jest „wstawić” sylwetkę serwisanta (avatar CAD o gabarytach człowieka) i rzeczywiste narzędzia – klucze dynamometryczne, odkurzacz przemysłowy, myjkę. Wizualizacja od razu pokazuje, czy geometria jest sensowna, czy przypomina grę logiczną „wyjmij filtr bez dotknięcia stelaża”.

Projektowanie kanałów pod łatwe czyszczenie

Kanały są z natury „niewdzięczne” – długie, trudno dostępne, często zawieszone pod sufitem. Właściwe zaprojektowanie ich przekroju, trasy i spadków znacząco wpływa na częstotliwość i uciążliwość czyszczenia.

Dobór prędkości i przekroju

Prędkość przepływu w kanale decyduje, czy zanieczyszczenia będą niesione w zawiesinie, czy opadną na dno. W strefach narażonych na odkładanie lepiej utrzymywać prędkość w górnej granicy zalecanej dla danego medium, przy czym nie wolno zapominać o hałasie i stratach ciśnienia.

Praktyczne zasady:

• unikać nadmiernie dużych przekrojów „na zapas”, jeśli nie ma możliwości okresowego zwiększenia prędkości (np. przez pracę z podwyższoną wydajnością podczas przepłukiwania),
• zamiast jednego bardzo szerokiego kanału rozważyć dwa mniejsze równoległe, jeśli medium łatwo się odkłada i planowane jest okresowe wyłączanie jednej z gałęzi do czyszczenia,
• projektować przejścia średnic z łagodnymi stożkami, bez gwałtownych skoków pola przekroju.

Spadki, syfony i punkty zrzutu

Dla mediów z kondensacją lub czyszczenia mokrego absolutnie kluczowy jest system odprowadzania cieczy. Odcinki poziome „na zero” to zaproszenie do tworzenia się baseników osadu.

Przydatne zasady projektowe:

• minimalny spadek odcinków poziomych rzędu 1–2% w kierunku najbliższego punktu spustowego,
• unikanie „syfonów” bez odpowietrzenia, które zatrzymują wodę i błoto po czyszczeniu,
• lokalne zagłębienia z krótkimi odcinkami pionowymi i spustem na dół zamiast długich, płaskich odcinków, gdzie woda rozlewa się cienką warstwą.

Uwaga przy modernizacjach: zmiana trasy kanału bez analizy spadków często tworzy nowe „jeziora” w miejscach, gdzie pierwotnie ich nie było. Wystarczy jedna korekta wysokości konstrukcji nośnej, by zmienić układ hydrauliczny całego ciągu.

Rewizje, włazy, klapy – gdzie, jak i ile

Dobór liczby i lokalizacji rewizji to balans między kosztami, szczelnością a wygodą serwisu. Zbyt mało włazów gwarantuje problemy z czyszczeniem, zbyt dużo – zwiększa ryzyko nieszczelności i podnosi koszt instalacji.

Lokalizacja rewizji względem geometrii

Rewizję umieszcza się tam, gdzie:

• spodziewane jest gromadzenie się osadów (kolana, trójniki, strefy redukcji prędkości),
• występują elementy wrażliwe na zabrudzenia (czujniki, klapy zwrotne, przepustnice regulacyjne),
• jest konieczność okresowego mechanicznego czyszczenia (np. dłutowanie kamienia, zbijanie nagaru).

Optymalnie rewizje montuje się na zewnętrznych ścianach łuków (tam, gdzie przepływ jest bardziej uporządkowany) zamiast od dołu kolana, gdzie ograniczona jest przestrzeń robocza. W pionach wygodniej jest zlokalizować pokrywy nieco powyżej strefy intensywnego osadzania, aby serwisant mógł „z góry” skierować narzędzia i strumień myjący w dół.

Wymiary i geometria włazów

Dostęp serwisowy nie kończy się na zamontowaniu „jakiejkolwiek” klapy. Wymiary muszą odpowiadać funkcji:

• otwór inspekcyjny – wystarczy 150–250 mm dla kamery lub lancy myjącej,
• otwór do czyszczenia ręcznego – zwykle minimum 300×400 mm, aby zmieściła się ręka z narzędziem,
• właz wejściowy – zgodny z wytycznymi BHP, zwykle 400×600 mm lub średnica 600 mm, z możliwością przejścia człowieka w szelkach.

Geometria ramy włazu powinna minimalizować karby i progi od strony medium. Ramy wpuszczane, z delikatnym zaokrągleniem krawędzi, są znacznie przyjaźniejsze w czyszczeniu niż proste profile kątowe „dokładane” do ścianki kanału. Tam, gdzie to możliwe, warto stosować włazy z jednym typem zamknięcia (np. śruby motylkowe lub szybkozamykacze), aby serwis nie potrzebował całego zestawu kluczy.

Materiały, wykończenie powierzchni i detale konstrukcyjne

Dobór materiału na kanały i obudowy filtrów często sprowadza się do odporności korozyjnej. Z punktu widzenia serwisu równie ważne są chropowatość powierzchni, podatność na odkształcenia oraz zachowanie podczas cykli mycia i suszenia.

Dobór materiałów podstawowych

Najczęstsze wybory to stale węglowe, stale nierdzewne i aluminium. Każdy materiał niesie inne konsekwencje dla czyszczenia:

• Stal węglowa malowana – tania, ale podatna na uszkodzenia powłoki przy czyszczeniu mechanicznym. Odsłonięte miejsca szybko korodują, tworząc chropowatą powierzchnię „łapiącą” brud.
• Stal nierdzewna (np. 1.4301, 1.4404) – dobra do mediów korozyjnych i mycia CIP, pod warunkiem właściwego wykończenia powierzchni i unikania zanieczyszczeń żelazem przy obróbce.
• Aluminium – lekkie, ułatwia montaż i demontaż sekcji, ale wymaga ostrożności przy agresywnych środkach czyszczących i wysokich temperaturach.

Wykończenie powierzchni

Ta sama stal nierdzewna może zachowywać się zupełnie inaczej w zależności od wykończenia. Blacha walcowana na gorąco z widoczną zgorzeliną będzie łapała naloty znacznie szybciej niż powierzchnia szlifowana czy trawiona. Dla instalacji z częstym myciem sensowne jest określenie docelowej chropowatości (np. Ra < 1,6 µm) już w specyfikacji, zamiast ogólnego „stal nierdzewna, gatunek…”. W aplikacjach higienicznych, przy myciu CIP lub przy lepkich pyłach, gładkie powierzchnie szlifowane w jednym kierunku ułatwiają spływanie medium i ograniczają miejsca zaczepu osadów.

Przy stalach węglowych powłoka malarska pełni podwójną rolę – chroni przed korozją i „formuje” mikrochropowatość. Systemy malarskie o dużej grubości (np. epoksydy z posypką) dobrze znoszą uderzenia mechaniczne, ale mocno utrudniają doczyszczenie, bo między ziarnami powstaje sieć mikrozagłębień. Do kanałów z pyłami suchymi lepsze są powłoki cienkowarstwowe, stosunkowo twarde, ale gładkie. Uwaga przy naprawach: lokalne łatki z innego systemu malarskiego potrafią stać się „wyspami” intensywnych zabrudzeń.

Detale konstrukcyjne przyjazne czyszczeniu

Najwięcej problemów serwisowych rodzi się z detali: żeber, wzmocnień, króćców, podpór. Każde dospawane żebro od wewnątrz tworzy półkę na osad, każdy ostry kant utrudnia pełne spłukanie. Dlatego przy projektowaniu przekrojów i usztywnień lepiej stosować profile zewnętrzne, a w środku ograniczać się do możliwie prostych, gładkich kształtów. Tam, gdzie konieczne są przegrody lub kierownice przepływu, dobrze się sprawdzają krawędzie ścięte lub zaokrąglone, zamiast „gilotynowych” blach ustawionych prostopadle do kierunku medium.

Podobnie z króćcami pomiarowymi i czujnikami: zamiast „lasu” krótkich muf warto zastosować listwy pomiarowe lub skrzynki z jednym większym włazem, wewnątrz których znajdzie się kilka sond. Zmniejsza to liczbę potencjalnych miejsc nieszczelności i ułatwia okresowe czyszczenie. W newralgicznych punktach dobrze działają króćce wtopione w ściankę na równo z powierzchnią wewnętrzną (bez wystającej rury) – mniej miejsc do osadzania i łatwiejsze opłukanie.

Uszczelnienia, łączenia i elementy złączne

Spoiny, kołnierze i śruby to kolejne miejsca, gdzie gromadzi się brud. Spoiny od strony medium powinny być pełne, przetopione i, tam gdzie to uzasadnione, zeszlifowane na gładko. „Gąsienice” z nieoczyszczonego lica spoiny działają jak grzebień – zatrzymują włókna, pyły i osady tłuste. W kanałach z czyszczeniem CIP dobra praktyka to spawanie obwodowe od wewnątrz i wyrównanie spoiny do profilu ścianki.

Przy kołnierzach lepiej unikać nadmiernej liczby śrub – każda główka po stronie wewnętrznej to wyspa dla osadu. Jeżeli wymagania wytrzymałościowe na to pozwalają, sprawdzają się systemy zaciskowe (np. opaski, obejmy segmentowe) z gładkim wnętrzem i uszczelką w kształcie litery „O” lub „U”, która nie tworzy kieszeni. W strefach z agresywną chemią uszczelki powinny być odporne na stosowane środki myjące, inaczej po kilku cyklach mycia miękną, pęcznieją i zaczynają „trzymać” brud zamiast go odrzucać.

Przy elementach złącznych pomocne jest ich maksymalne „wyprowadzenie” na zewnątrz obszaru przepływu. Zamiast śrub przechodzących przez ściankę lepiej stosować nakrętki przyspawane od zewnątrz lub obejmy zewnętrzne, które nie generują wystających punktów wewnątrz kanału. Jeżeli nie da się tego uniknąć, sens ma ujednolicenie rozmiarów śrub, tak aby serwis mógł szybko je odkręcić jednym kluczem, bez szukania odpowiedniego narzędzia na wysokości czy w ciasnej przestrzeni.

Dobrym nawykiem jest też projektowanie połączeń pod kątem wielokrotnego rozbierania. Zbyt smukłe śruby, małe podkładki czy miękkie materiały gwintów przy kilku cyklach demontażu zaczynają się ścinać lub wyciągać, co kończy się dorabianiem „patentów” na miejscu i pogorszeniem szczelności. Lepsze są połączenia nieco przewymiarowane mechanicznie, z wyraźnie zaprojektowanym miejscem na narzędzie (odstęp od ścianek, brak kolizji z rurami podporowymi), niż „optycznie ładne”, ale praktycznie nieobsługiwalne.

W instalacjach z częstym myciem hydrodynamicznym lub parą detale złączne powinny też uwzględniać odprowadzenie wody. Martwe przestrzenie w kieszeniach kołnierzy, pod łbami śrub czy w zagłębieniach prowadzą do miejscowej korozji i powstawania biofilmu. Niewielkie otwory drenażowe, delikatne pochylenia powierzchni i unikanie głębokich gniazd pod śruby często eliminują ten problem bez większego wzrostu kosztów.

Projekt instalacji „pod czyszczenie” to w praktyce zestaw wielu drobnych decyzji: od wyboru gatunku stali, przez geometrię łuków i spadki kanałów, aż po rodzaj śrub i uszczelek. Jeżeli na etapie koncepcji uwzględni się perspektywę serwisanta – jego zasięg, narzędzia, ograniczenia BHP i realny czas przestoju – instalacja odwdzięczy się niższymi kosztami utrzymania, stabilniejszą pracą i mniejszą liczbą nieplanowanych postojów.

Najczęściej zadawane pytania (FAQ)

Jak zaprojektować instalację, żeby filtry i kanały były łatwe w czyszczeniu?

Kluczowe jest zaplanowanie dostępu serwisowego jeszcze na etapie koncepcji. Oznacza to wyznaczenie stref obsługowych przy filtrach i klapach, zaprojektowanie stałych dojść (podesty, schody, drabiny stałe) oraz rozmieszczenie rewizji w kanałach tak, aby realnie dało się do nich podejść z narzędziami i odkurzaczem przemysłowym.

Filtry i włazy powinny być zorientowane tak, aby większość czynności można było wykonać z pozycji stojącej, bez pracy „nad głową” lub na kolanach. Dobrze działa zasada: serwisant z podstawowym wyposażeniem (torba z narzędziami, wkład filtracyjny) ma mieć możliwość bezpiecznego dojścia i powrotu bez akrobatyki i kombinowania z drabinami przystawnymi.

Dlaczego utrudniony dostęp serwisowy tak bardzo podnosi koszty instalacji?

Każde dodatkowe minuty przy pojedynczej czynności serwisowej, powielone setki razy w roku, generują konkretne koszty robocizny i przestojów. Jeśli do prostego czyszczenia filtra trzeba za każdym razem zamawiać podnośnik koszowy, rozstawiać rusztowania i angażować dodatkowe osoby do asekuracji, koszt eksploatacji szybko przebija „oszczędności” z etapu projektu.

W praktyce wygląda to tak: filtr umieszczony wysoko bez stałego podejścia oznacza każdorazową organizację miniremontu zamiast rutynowej czynności. To nie tylko droższe, ale też trudniejsze do wpasowania w grafik produkcji, więc firmy często wydłużają interwały serwisowe, co z kolei kończy się awariami i spadkiem wydajności instalacji.

Jakie są typowe błędy przy projektowaniu dostępu do filtrów i kanałów?

Najczęstsze błędy to: brak stałych dojść (konieczność używania podnośników lub rusztowań do każdej prostej czynności), zbyt mało rewizji w kanałach oraz ich umieszczenie nad liniami produkcyjnymi, gdzie nie da się ustawić sprzętu serwisowego. Problemem jest także brak miejsca na odkładanie wymontowanych kaset, narzędzi czy worków z odpadami.

Często pojawia się też zła orientacja filtrów – np. wymiana wkładów możliwa tylko przy skręcie tułowia i pracy ponad głową – oraz włazy, których nie da się w pełni otworzyć, bo kolidują z konstrukcją stalową lub innymi instalacjami. Uwaga: jeśli po roku eksploatacji serwisanci zaczynają „domalowywać” włazy, podesty i wycinać fragmenty kanałów, to sygnał, że projekt pominął perspektywę utrzymania ruchu.

Jak zaplanować rewizje w kanałach wentylacyjnych i odpylających?

Rewizje powinny być rozmieszczone tak, aby umożliwić realne czyszczenie całej długości kanału – szczególnie długich odcinków poziomych, gdzie tworzą się „szuflady na brud”. Praktycznie oznacza to rewizje przy zmianach kierunku, przed i za armaturą (klapy, przepustnice) oraz w miejscach, gdzie prędkość przepływu spada i mogą odkładać się zanieczyszczenia.

Otwory rewizyjne muszą być dostępne z bezpiecznego podestu lub podłogi, z możliwością pełnego otwarcia pokrywy. Tip: przy projektowaniu layoutu warto dosłownie „przerysować” sylwetkę człowieka z odkurzaczem lub szczotką w ręku i sprawdzić, czy w promieniu pracy nie ma kolizji z innymi instalacjami.

Jakie wymagania BHP trzeba uwzględnić przy dostępie serwisowym do filtrów?

Podstawą są stabilne, stałe dojścia: schody, drabiny pionowe z koszem (tam, gdzie wymagają tego przepisy) oraz podesty z barierkami i listwami przeciwpotrąceniowymi. Przejścia muszą mieć minimalną szerokość umożliwiającą mijanie się osób oraz wniesienie elementów instalacji, a wolna wysokość nad głową powinna uwzględniać osobę w kasku.

Prace przy filtrach i kanałach to często praca na wysokości i w przestrzeniach ograniczonych, więc projekt musi przewidywać bezpieczne miejsca do odkładania elementów, punkty kotwienia dla sprzętu zabezpieczającego oraz wygodną ewakuację w razie zdarzenia. Im mniej improwizacji na etapie serwisu, tym niższe ryzyko upadku z wysokości, przygniecenia czy kontaktu z medium niebezpiecznym.

Czym różni się projekt „pod odbiór” od projektu nastawionego na 15 lat eksploatacji?

Projekt „pod odbiór” skupia się głównie na spełnieniu norm formalnych: wydajność, szczelność, izolacja, zgodność z dokumentacją. Dostęp serwisowy bywa wtedy potraktowany symbolicznie – kilka rewizji, jedna drabina na dach i koniec. Instalacja przechodzi odbiór, ale codzienna obsługa staje się uciążliwa i kosztowna.

Projekt nastawiony na długą eksploatację od początku zakłada ścieżki serwisowe, strefy obsługowe, nośność konstrukcji pod obciążenia serwisowe (człowiek + sprzęt + wymontowane elementy) oraz procedury czyszczenia. Taka instalacja zwykle lepiej przechodzi audyty BHP i ubezpieczeniowe, a dział utrzymania ruchu jest w stanie robić przeglądy bez „gaszenia pożarów” i długich przestojów.

Jak projektować instalacje z filtrami i kanałami w strefach zagrożenia wybuchem (ATEX)?

W instalacjach z pyłami wybuchowymi oprócz standardowego dostępu serwisowego trzeba uwzględnić wymagania ATEX: właściwe rozmieszczenie klap dekompresyjnych, bezpieczne kierunki odsprężania, strefy zagrożenia wokół urządzeń oraz dobór komponentów dedykowanych do stref Ex. Projekt dostępu musi minimalizować potrzebę wchodzenia do wnętrza kanałów i zbiorników, a jeśli to konieczne – zapewniać procedury prac w przestrzeni zamkniętej.

Przykład z praktyki: filtr workowy w strefie ATEX z włazem serwisowym od góry, bez podestu i z jedynym dostępem z podnośnika koszowego, w praktyce będzie czyszczony z opóźnieniem, bo każda interwencja wymaga rozbudowanej organizacji pracy. Przeniesienie włazu na bok, dodanie podestu i stałych schodów często kosztuje mniej niż pojedynczy dłuższy przestój po awarii spowodowanej zapchaniem i przegrzaniem instalacji.

Najważniejsze wnioski

• Projektowanie instalacji „pod serwis” bezpośrednio obniża koszty LCC (life cycle cost) – krótsze postoje, mniej roboczogodzin, brak konieczności cyklicznego wynajmu podnośników czy stawiania rusztowań.
• Utrudniony dostęp do filtrów i kanałów działa jak mnożnik ryzyka: każda czynność serwisowa zamienia się w mały remont, rośnie prawdopodobieństwo wypadków (praca na wysokości, w przestrzeniach zamkniętych) i przeciągania przestojów.
• Źle zaprojektowany serwisowo układ wymusza omijanie procedur i skracanie lub odkładanie czyszczeń, co prowadzi do wzrostu oporów przepływu, spadku efektywności wentylacji/odpylania i podbicia ryzyka ATEX przy pyłach wybuchowych.
• Typowe „choroby” instalacji ignorujących ergonomię serwisu to brak stałych dojść i podestów, rewizje nad liniami produkcyjnymi, kanały bez dostępu tworzące „szuflady na brud” oraz włazy blokowane przez konstrukcje czy rurociągi.
• Różnica między projektem „pod odbiór” a projektem „pod 15 lat eksploatacji” polega na świadomym zaprojektowaniu ścieżek serwisowych, stref obsługowych i nośności konstrukcji pod dodatkowe obciążenia (ludzie, sprzęt, wymontowane elementy).
• „Oszczędności” na etapie projektu – mniejsza liczba rewizji, brak platform, minimalizacja przestrzeni technicznej – zwykle po 1–2 latach wracają w postaci kosztownych przeróbek (dospawane włazy, dorabiane podesty, cięcie kanałów).
