Dlaczego dylemat „modernizacja czy wymiana” wraca jak bumerang
Realne obawy: koszty, przestoje, opór zarządu
Przy systemach odpylania dylemat jest prawie zawsze ten sam: czy zrobić kolejną modernizację systemu odpylania, czy wreszcie podjąć decyzję o wymianie całej instalacji odpylającej. Za każdą z tych dróg stoją konkretne obawy. Najczęściej pojawia się lęk przed przestojem produkcji – nawet kilkugodzinne wyłączenie linii bywa problemem, a perspektywa większego projektu, rozciągniętego na tygodnie, wydaje się nie do przełknięcia.
Drugą barierą jest reaktywne podejście zarządu: dopóki system „jakoś działa” i nie ma spektakularnej awarii albo wysokiej kary, inwestycja w nowy system odpylania wygląda jak zbędny luksus. Łatwiej „kupić czas” kolejną modernizacją fragmentu instalacji – nowy wentylator, dodatkowy cyklon, lepsze filtry – niż zatwierdzić duży CAPEX.
Dochodzi jeszcze obawa czysto ludzka: duży projekt to dużo niewiadomych. Ryzyko niedoszacowania prac budowlanych, konieczność przeprojektowania tras rurociągów, rozmów z rzeczoznawcami ds. ppoż i ATEX, uzgodnień środowiskowych. Łatwiej zlecić firmie serwisowej „podpięcie” kolejnego modułu niż brać na siebie całkowitą odpowiedzialność za wymianę instalacji.
Zmiana realiów: normy, procesy, wolumeny produkcji
System odpylania projektuje się na konkretny moment i stan zakładu. Po kilku latach te założenia przestają być aktualne. Linie produkcyjne zostają rozbudowane, pojawiają się nowe maszyny, zmienia się charakter pyłów (inna granulacja, higroskopijność, skłonność do wybuchu), rosną ilości odprowadzanych gazów i pyłów.
Równolegle zaostrzają się normy emisyjne, przepisy BHP i wymagania klientów, którzy coraz częściej oczekują potwierdzenia, że zakład spełnia najwyższe standardy bezpieczeństwa i środowiska. Normy ATEX, wymagania dotyczące emisji pyłów na emitorach, nowe wytyczne Ochrony Środowiska – to wszystko sprawia, że system, który był „w porządku” 10 lat temu, dziś może nie przejść audytu.
Jeżeli rozwój zakładu był szybki, a system odpylania rozbudowywano „przy okazji”, do pierwotnego projektu doklejono szereg kompromisów: dodatkowe odciągi, prowizoryczne przewody, „tymczasowe” obejścia. Na krótką metę to działa. Na dłuższą – kumuluje problemy, których nie da się już rozwiązać kosmetyczną modernizacją.
Skutki przeciągania decyzji: koszty, awarie, ryzyka
Odwlekanie decyzji o wymianie całego systemu odpylania kosztuje. Nie zawsze wprost, ale koszt jest realny. Z każdą kolejną „łatą” rośnie skomplikowanie instalacji. Zwiększa się liczba połączeń, potencjalnych nieszczelności, punktów awarii. Serwis staje się coraz trudniejszy, bo każda część pochodzi nierzadko od innego dostawcy, z inną dokumentacją i innym standardem wykonania.
Typowe skutki przeciągania decyzji to:
- rosnące koszty serwisu (częstsze wizyty serwisowe, wymiany elementów, naprawy awaryjne),
- większa liczba przestojów nieplanowanych, często w najmniej odpowiednim momencie,
- trudności w utrzymaniu wymaganych stężeń pyłu przy stanowiskach pracy,
- nowe ryzyka wybuchowe i pożarowe, wynikające z niespójnego zabezpieczenia instalacji,
- ryzyko kar od inspekcji BHP, PIP, WIOŚ, a w skrajnych przypadkach – wstrzymanie produkcji.
Dla zarządu liczy się suma: ile kosztuje „utrzymanie przy życiu” starego systemu odpylania przez kolejne 5–10 lat w porównaniu z inwestycją w nowe rozwiązanie. Często dopiero po uczciwym policzeniu wszystkich elementów okazuje się, że modernizacja kolejnych fragmentów instalacji przestaje mieć sens ekonomiczny.
Racjonalne przedłużanie życia vs. niekończąca się „łatanina”
Nie każda modernizacja jest zła. Świadome przedłużanie życia dobrze zaprojektowanego systemu odpylającego ma sens, jeśli instalacja ma zdrowy „kręgosłup”: poprawnie dobrane przekroje rur, odpowiednio zwymiarowane wentylatory, logiczny układ odciągów, zapas wydajności i sensownie zaprojektowane zabezpieczenia przeciwwybuchowe.
Problem zaczyna się, gdy modernizacja systemu odpylania staje się jedyną odpowiedzią na każdy nowy kłopot. Gdy kolejne inwestycje dotyczą tylko objawów: dodatkowe czujniki, kolejny separator, częstsza wymiana filtrów, ale rdzeń problemu – źle dobrana instalacja odpylająca – pozostaje nietknięty. Wtedy mamy do czynienia już nie z modernizacją, lecz z łataniną.
Granica jest dość wyraźna: jeśli każda kolejna modyfikacja wymaga kompromisu z bezpieczeństwem, ergonomią lub efektywnością energetyczną, warto zacząć mówić nie o następnym „tuningowaniu” instalacji, ale o planowej wymianie całego systemu odpylania.
Jak działa system odpylania i które elementy starzeją się najszybciej
Główne komponenty instalacji odpylającej
Aby świadomie ocenić sens modernizacji lub wymiany, trzeba rozumieć strukturę typowego systemu odpylania. Niezależnie od branży (drewno, metal, spożywka, chemia) większość instalacji składa się z podobnych bloków funkcjonalnych:
- Źródła zanieczyszczeń – maszyny, stanowiska robocze, stoły szlifierskie, przenośniki, silosy.
- Układ odciągów lokalnych – ssawki, okapy, ramiona odciągowe, zabudowy, które zbierają pył u źródła.
- Rurociągi – przewody transportujące mieszaninę powietrza z pyłem do odpylacza.

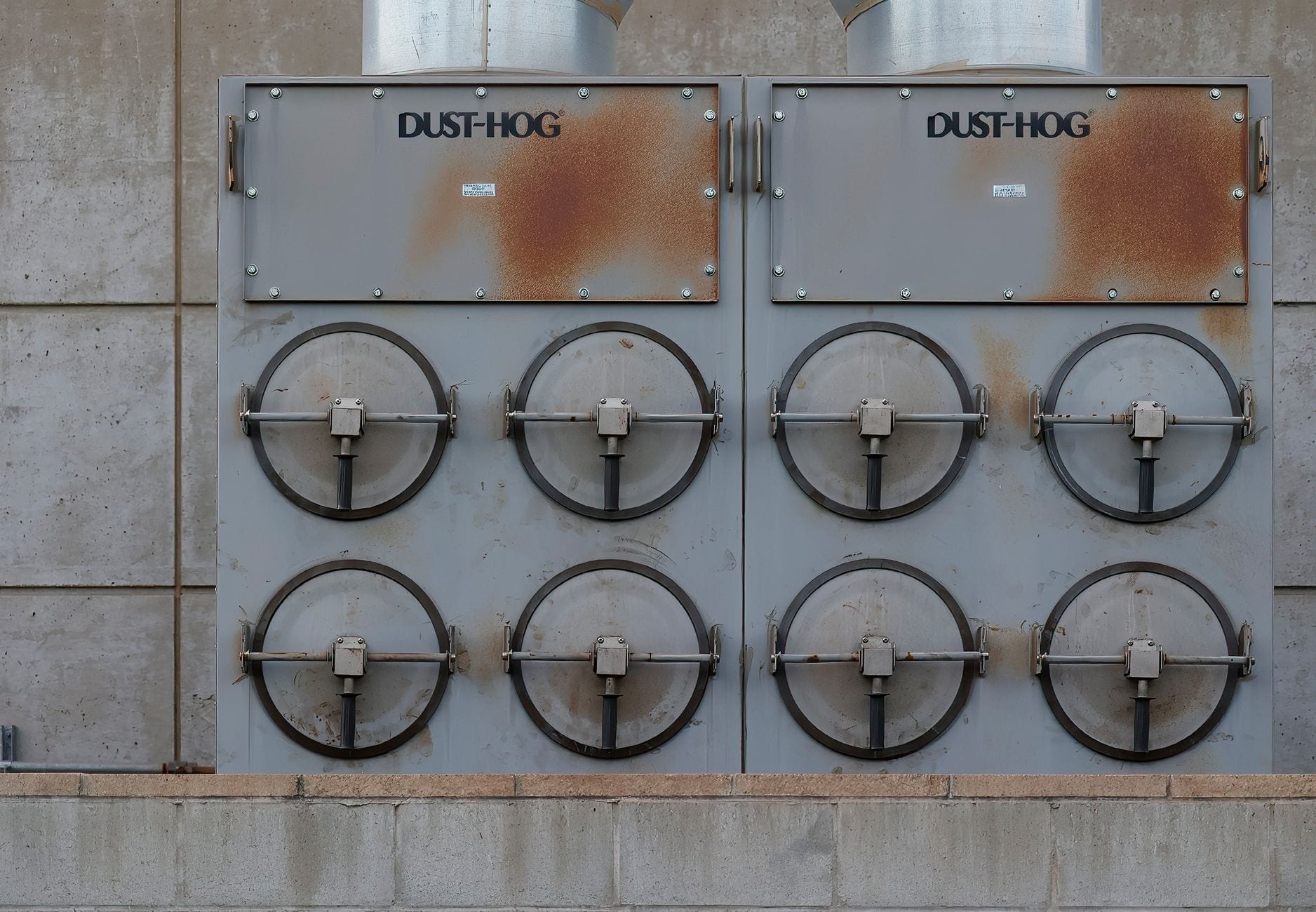

- Odpylacz – filtr tkaninowy, patronowy, cyklon, multicyklon lub układ hybrydowy.
- Układ regeneracji filtrów – systemy impulsowe, mechaniczne zrzuty, strzepywanie.
- Wentylator/y – serce układu, wytwarzające podciśnienie i przepływ.
- Układ wyładunku pyłu – śluzy celkowe, podajniki ślimakowe, przenośniki.
- Układ wyprowadzenia powietrza – wyrzutnia na zewnątrz, rekuperacja, powrót powietrza do hali.
- Automatyka i system pomiarowy – sterowniki, przetworniki, czujniki ciśnień, przepływu, iskier, stężeń pyłu.
- Systemy bezpieczeństwa – zabezpieczenia wybuchowe (ATEX), klapy dekompresyjne, zawory odcinające, systemy tłumienia wybuchu.
Każdy z tych elementów ma swoją żywotność techniczną i ekonomiczną. Część naturalnie się zużywa i musi być okresowo wymieniana (filtry, śluzy, elementy wirujące), inne starzeją się projektowo – po prostu przestają pasować do obecnych warunków pracy zakładu.
Naturalne zużycie: filtry, wirniki, klapy, zawory
Elementy filtracyjne stanowią materiał eksploatacyjny. Żywotność filtrów przemysłowych zależy od rodzaju pyłu (ścierny, lepki, włóknisty), wilgotności, temperatury, częstotliwości regeneracji oraz jakości samego materiału filtracyjnego. Po kilku latach intensywnej pracy nawet najlepsze wkłady tracą swoje parametry: rośnie spadek ciśnienia, maleje przepustowość, częstotliwość czyszczenia impulsowego rośnie, a mimo to osiągane emisje zbliżają się do granic dopuszczalnych.
Wirniki wentylatorów i ich obudowy zużywają się przez erozję (szczególnie przy pyłach ściernych, jak metalowe czy mineralne) i korozję (np. gdy w układzie pojawia się wilgoć lub agresywne opary). Z czasem dochodzi do rozważenia: remont kapitalny czy wymiana wentylatora na nowy, energooszczędny model o wyższej sprawności.
Klapy, zawory, śluzy pracują w trudnych warunkach. Pył zbiera się na powierzchniach uszczelniających, powodując nieszczelności, zacieranie mechanizmów, a przy pyłach wybuchowych – potencjalne punkty inicjacji zdarzenia. Te elementy wymagają regularnych przeglądów i planowych wymian. Sam fakt ich zużycia nie oznacza jeszcze potrzeby wymiany całego systemu odpylania, ale może być sygnałem do audytu całości.
Starzenie projektowe: geometria, układ, sterowanie
Zużywają się nie tylko części ruchome. System odpylania może stać się „za mały”, „za długi” lub „źle położony” względem zmienionych procesów. Typowe przykłady starzenia projektowego to:
- Zbyt małe przekroje rur – przy zwiększonych przepływach prędkości w kanałach rosną ponad optymalne wartości, generując duże straty ciśnienia i hałas, albo odwrotnie: przy obniżonym przepływie prędkości spadają poniżej minimalnych potrzebnych do transportu pyłu, co skutkuje odkładaniem się frakcji w przewodach.
- Źle rozmieszczone punkty ssące – pierwotnie zaprojektowane pod inną technologię. Po zmianie maszyn odciągi nie obejmują „gorących stref” powstawania pyłu, więc nawet wydajny filtr nie jest w stanie zapewnić dobrych warunków na stanowiskach.
- Przestarzała automatyka – brak modulacji wydajności, pracy w funkcji rzeczywistych potrzeb, brak integracji z systemem nadrzędnym (BMS, SCADA). System działa „na sztywno”, zużywając energię na maksymalnych obrotach, niezależnie od realnego obciążenia.
- Brak rezerwy wydajności – system był zaprojektowany na stan sprzed lat, bez uwzględnienia potencjalnej rozbudowy. Po kilku modernizacjach linii produkcyjnej cały zapas został skonsumowany, a każda próba „dołożenia” nowego odciągu kończy się problemami na innych odcinkach.
Takie „starzenie projektowe” jest znacznie trudniejsze do skompensowania częściową modernizacją. W pewnym momencie lepsze sterowniki czy wymiana filtrów nie pomogą, jeśli podstawowa geometria instalacji odpylającej pozostanie nieadekwatna.
Synergia problemów: jak drobne kompromisy kumulują się w poważne ograniczenia
System odpylania działa jak łańcuch – jego sprawność wyznacza najsłabsze ogniwo. Seria drobnych kompromisów, które osobno wydawały się „niegroźne”, po latach tworzy konfigurację, której nie da się w prosty sposób zmodernizować:
- przeciążone odcinki rurociągów po dołożeniu nowych punktów ssących,
- kilka generacji wentylatorów o różnej charakterystyce, pracujących równolegle,
- mieszanka filtrów o różnym stopniu zużycia i różnych materiałach filtracyjnych,
- dodatkowe, dobudowane „na szybko” separatory czy cyklony, wprowadzające niekontrolowane straty ciśnienia,
- lokalne obejścia i przeróbki wykonane przez utrzymanie ruchu bez aktualizacji dokumentacji.
W takim środowisku kolejne modernizacje fragmentów często nie przynoszą spodziewanego efektu. Po wymianie części instalacji na nowoczesną, inny, stary fragment staje się „wąskim gardłem”. To typowy sygnał, że należy przynajmniej rozważyć wymianę całego systemu, a nie kolejną interwencję punktową.
Objawy, że instalacja jest „na granicy” i retrofit może nie wystarczyć
Stałe przekroczenia stężeń pyłu na stanowiskach
Jednym z najbardziej namacalnych sygnałów, że obecny system dochodzi do granic możliwości, są wyniki pomiarów higienicznych. Jeśli pomimo lokalnych modernizacji – dołożenia odciągów, zmiany ssaw, zwiększenia częstotliwości czyszczenia filtrów – stężenia pyłu przy stanowiskach regularnie zbliżają się do NDS lub je przekraczają, oznacza to, że problem wychodzi poza jeden słaby element.
Szczególnie niepokojące są sytuacje, gdy:
- stężenia są niestabilne – w jednych cyklach produkcyjnych mieszczą się w normie, w innych je wyraźnie przekraczają,
- pomiary wskazują na powstawanie „chmur pyłu” podczas określonych operacji (np. zasyp, opróżnianie, przesypy), a system odciągowy nie jest w stanie ich „złapać”,
- przy dużych obciążeniach produkcyjnych (praca na 3 zmiany, szczyt sezonu) instalacja odpylania „nie nadąża”, mimo pełnej sprawności filtrów i wentylatorów.
W takich warunkach częściowa modernizacja może chwilowo poprawić wyniki, ale granice są szybko osiągane. Jeśli do tego dochodzą uwagi inspektorów BHP lub klientów audytujących zakład, presja na trwałe rozwiązanie rośnie.
Niewystarczająca wydajność przy wzroście produkcji lub zmianie asortymentu
Produkcja rzadko stoi w miejscu. Nowe zamówienia, inne materiały, większa automatyzacja – to wszystko przekłada się na inną ilość i charakter pyłów. System odpylania, który był wystarczający przy dwóch liniach, może okazać się absolutnie niewystarczający przy czterech. Często wzrost produkcji oznacza także pracę w dłuższych cyklach, bez przerw, co obnaża ograniczenia instalacji.
Typowy scenariusz wygląda tak: po uruchomieniu dodatkowej linii chwilowo „ratuje” sytuację podniesienie obrotów wentylatora, zmiana nastaw ssaw lub wydłużenie pracy instalacji. Po kilku miesiącach wychodzi na jaw, że przy pełnym obciążeniu odciągi przy najdalszych punktach praktycznie „nie ciągną”, a w hali rośnie zapylenie tła. Zaczynają się pojawiać prośby z produkcji: „wyłączcie coś z linii, bo nie da się tu oddychać”. Jeśli towarzyszy temu ciągła walka o spełnienie emisji kominowych, mamy czytelny znak, że obecna koncepcja odpylania dobrnęła do kresu możliwości.
Coraz częściej pojawia się też problem jakościowy: przy zmianie asortymentu pył staje się drobniejszy, bardziej lepki czy bardziej wybuchowy. Układ, który radził sobie z ciężkim, szybko opadającym pyłem, nie jest przygotowany na frakcje respirabilne unoszące się długo w powietrzu. Filtry szybciej się zapychają, rośnie spadek ciśnienia, a automatyka nie nadąża z kompensacją. W efekcie zakład żyje w trybie „ciągłego gaszenia pożarów”: jedno usprawnienie poprawia sytuację tylko po to, by w kolejnym tygodniu inny fragment układu stał się krytyczny.
Dla wielu osób odpowiedzialnych za utrzymanie ruchu kluczowe jest rozróżnienie, czy to jeszcze „okres przejściowy”, czy już nowa norma. Jeśli od kilku miesięcy lub lat instalacja pracuje na granicy parametrów, każde większe zamówienie wywołuje stres, a utrzymanie ruchu i BHP są angażowane praktycznie przy każdej zmianie asortymentu, warto spokojnie przeanalizować scenariusz wymiany całości. Nie chodzi o to, by od razu burzyć wszystko, tylko by policzyć, czy seria kolejnych małych modernizacji naprawdę ma sens.
Decyzja o wymianie całego systemu odpylania zwykle nie zapada z dnia na dzień. Dobrze przeprowadzony audyt, policzone koszty energii, przestojów i ryzyk, a także rozmowa z użytkownikami instalacji na produkcji dają znacznie pełniejszy obraz niż same wyniki pomiarów. Gdy z tych elementów zaczyna wyłaniać się powtarzalny schemat: „ciągle dokładamy, a efekt jest kruchy i krótkotrwały”, wtedy pełna, spójna przebudowa przestaje być fanaberią, a staje się rozsądną inwestycją w stabilność procesu, bezpieczeństwo ludzi oraz przewidywalne koszty eksploatacji na kolejne lata.
Rosnące koszty utrzymania i „niewidzialne” przestoje
Nie zawsze o konieczności głębszych zmian decydują spektakularne awarie. Częściej jest to powolne „sączenie” kosztów: przeglądy coraz częstsze, wymiany zużytych części coraz droższe, a do tego krótkie, ale regularne postoje produkcji, bo „znowu filtr się zapchał” albo „wentylator nie wybija parametrów”.
Typowy obrazek: przez lata koszty serwisu są rozłożone i akceptowalne. Później zaczyna się kumulacja: w jednym roku wymiana sekcji filtrów, w kolejnym – regeneracja wentylatora, potem kilka poważniejszych awarii klap i śluz w krótkich odstępach czasu. Samodzielnie żadna z tych pozycji nie jest argumentem za wymianą systemu, ale razem potrafią przewyższyć ratę leasingu czy kredytu na nową instalację.
Do tego dochodzą tzw. „miękkie” przestoje, których nikt formalnie nie księguje jako awarii: operatorzy zwalniają pracę, bo zapylenie rośnie i trudno utrzymać porządek, brygadzista wstrzymuje kolejne zasilanie linii, aż instalacja „oddycha”, utrzymanie ruchu jedzie na halę tylko po to, by wybić alarm filtra. Na papierze produkcja idzie, ale wydajność stanowisk spada, a ludzie pracują pod dodatkową presją. Gdy takie sytuacje stają się codziennością, częściowe modernizacje rzadko odwracają trend.
Presja regulacyjna i wymogi klientów
Drugi obszar, który potrafi przesunąć szalę z „modernizujemy fragmentami” na „projektujemy od nowa”, to zewnętrzne wymagania: zaostrzone normy emisji, aktualizacje przepisów ATEX, oczekiwania dużych kontrahentów w zakresie BHP i ESG.
Przykładowo: instalacja zaprojektowana kilkanaście lat temu może formalnie działać poprawnie, ale nowy klient korporacyjny, audytując zakład, wskazuje na brak ciągłego monitoringu stężeń, niewystarczającą redundancję zabezpieczeń przeciwwybuchowych czy brak możliwości zdalnego nadzoru. Dostosowanie starej instalacji do takiego poziomu bywa możliwe technicznie, ale wymaga tak głębokich ingerencji (nowe kanały, nowe strefy Ex, nowe systemy sterowania), że sensowniejsze staje się zaplanowanie kompletnej wymiany.
Podobnie jest z rosnącymi oczekiwaniami środowiskowymi. Jeśli zakład stoi przed koniecznością znaczącego obniżenia emisji pyłów do atmosfery, a obecny filtr „dobija” do granic możliwości, dokładanie kolejnych stopni oczyszczania czy hybrydowych rozwiązań może okazać się kosztowniejsze i bardziej ryzykowne niż zaprojektowanie nowego systemu z wyższą klasą filtracji i zoptymalizowaną aerodynamiką.
Kluczowe czynniki decyzyjne: technika, bezpieczeństwo, biznes
Aspekt techniczny: czy da się jeszcze „wycisnąć” coś z istniejącej instalacji
Technicznie sens modernizacji fragmentarycznej można ocenić, zadając kilka prostych pytań:
- Jaki jest realny margines wydajności? Jeśli obecny system pracuje permanentnie w okolicach 90–100% zaprojektowanego przepływu, a plany produkcyjne przewidują dalszy wzrost, pole manewru jest znikome. Modernizacja pojedynczego wentylatora może tylko chwilowo przesunąć „ścianę”.
- Czy geometria i trasy rurociągów dopuszczają racjonalne przeróbki? Gdy kanały są poprowadzone przez kilkanaście pomieszczeń, nad suwnicami, w niewysokich stropach, a wokół nich „powyrosły” nowe linie i instalacje, każda drobna zmiana oznacza duże prace budowlano-montażowe. To zupełnie inna sytuacja niż w układzie o prostym, czytelnym przebiegu.
- Na ile nowa automatyka może skompensować „starą fizykę”? Czasem odpowiednio zaprojektowane sterowanie (regulacja wydajności, sekcjonowanie odciągów, praca w trybach zadaniowych) potrafi mocno poprawić działanie istniejącego systemu. Jeżeli jednak podstawowy problem tkwi w zbyt małych przekrojach, zbyt długich odcinkach lub niekorzystnych punktach odbioru, nawet najlepszy sterownik nie zapewni wymaganych parametrów na wszystkich stanowiskach.
Jeśli odpowiedzi wskazują, że dalsze poprawki wymagają głębokiej ingerencji w strukturę instalacji, sygnał do rozważenia wymiany całości jest wyraźny. Gdy jednak rezerwa przepływu istnieje, a problem wynika głównie z przestarzałego sterowania czy zużytych filtrów, sensowna może być jeszcze modernizacja etapowa.
Bezpieczeństwo: ATEX, pożary, zdrowie pracowników
W obszarze bezpieczeństwa granica między „poprawimy” a „zaprojektujemy od nowa” bywa najostrzejsza. Instalacja odpylania obsługująca pyły wybuchowe czy toksyczne musi spełniać nie tylko minimalne normy, ale także aktualne wytyczne producentów maszyn, ubezpieczyciela i wewnętrznej polityki HSE.
Sygnalizatorami, że punktowe poprawki to za mało, są m.in.:
- powtarzające się incydenty z żarami w filtrze, samoczynne pożary w bunkrach pyłu, częsta konieczność interwencji straży pożarnej,
- brak możliwości bezpiecznego odcięcia części instalacji przy pracach serwisowych (brak odpowiednich klap odcinających, trudny dostęp),
- niejednoznaczne lub nieaktualne strefy zagrożenia wybuchem – instalacja była stopniowo rozbudowywana, a dokumentacja ATEX nie odzwierciedla faktycznego stanu,
- krytyczne uwagi ze strony audytów zewnętrznych: wymaganie dodatkowych zabezpieczeń, których montaż w starej infrastrukturze jest bardzo utrudniony.
Do tego dochodzi zdrowie załogi. Jeżeli mimo stałych starań BHP i utrzymania ruchu wciąż pojawiają się zgłoszenia dotyczące kaszlu, podrażnień dróg oddechowych, zapylenia na stanowiskach, a wyniki badań środowiska pracy są „na granicy”, trudno uzasadnić dalsze „łatanie” systemu. W takiej sytuacji projektowanie od nowa daje możliwość nie tylko podniesienia standardu, ale też poprawy warunków pracy na wiele lat naprzód.
Biznes: koszty, elastyczność, wizerunek
Instalacja odpylania, choć bywa traktowana jako „koszt konieczny”, w praktyce wpływa na kilka kluczowych wskaźników biznesowych.
- Koszt jednostkowy produktu. Energochłonny, nieszczelny system z nieoptymalną filtracją potrafi generować znaczące koszty na każdą tonę wyrobów. Nowa instalacja o wyższej sprawności i lepszym sterowaniu może te koszty obniżyć na stałe.
- Elastyczność produkcji. Gdy odpylanie jest „wąskim gardłem”, każda zmiana asortymentu, nowy klient czy sezonowy wzrost zamówień muszą być analizowane pod kątem tego, czy instalacja to „udźwignie”. Nowy system można od razu zaprojektować z zapasem i modułowością.
- Wizerunek i relacje z partnerami. Dla wielu odbiorców, szczególnie zagranicznych, standard BHP i środowiskowy jest ważnym kryterium współpracy. Nowoczesna, zadbana instalacja odpylania, z widocznymi zabezpieczeniami i czystymi halami, jest argumentem podczas każdego audytu klienta.
Z biznesowego punktu widzenia warto spojrzeć na system odpylania tak, jak na kluczową maszynę procesu: jeśli regularnie ogranicza produkcję, generuje nieprzewidywalne koszty i ryzyka, inwestycja w nowy układ przestaje być tylko „wydatkiem na BHP”, a staje się elementem strategii rozwoju.
Kiedy modernizacja ma jeszcze sens – przykłady i granice opłacalności
Sytuacje, w których etapowe działania działają dobrze
Są zakłady, w których nawet kilkunastoletni system odpylania można skutecznie „odmłodzić” poprzez mądrze zaplanowaną modernizację etapową. Warunkiem jest czytelna struktura instalacji i relatywnie dobre dopasowanie jej geometrii do aktualnej technologii.
Praktyczne przykłady udanych modernizacji fragmentarycznych to m.in.:
- Wymiana samego filtra z pozostawieniem części rurociągów. Gdy filtr jest głównym „wąskim gardłem” (wysoki spadek ciśnienia, częste czyszczenia, ograniczona powierzchnia filtracyjna), a pomiary w kanałach pokazują prawidłowe prędkości przepływu, wymiana filtra na nowoczesny (np. z filtrami patronowymi lub workami o wyższej klasie) może przynieść znaczącą poprawę.
- Modernizacja systemu sterowania i regulacji wydajności. Przy zbyt dużym, przewymiarowanym systemie, który „mieli powietrze” nawet przy postoju części linii, montaż przemienników częstotliwości, przepustnic regulacyjnych i inteligentnego sterowania potrafi mocno obniżyć koszty energii i poprawić komfort pracy, bez konieczności wymiany całego układu.
- Dołożenie lokalnych mini-układów odpylania. Gdy problem dotyczy pojedynczych, nowych procesów generujących pył o innych właściwościach (np. bardzo drobny, lepki), czasem skuteczniejsze jest zbudowanie osobnego, dedykowanego systemu dla tej części zakładu, zamiast „wciskania” wszystkiego w istniejący centralny układ.
W takich scenariuszach kluczowa jest dobra diagnostyka: pomiary przepływów, symulacje pracy instalacji przy różnych konfiguracjach oraz uczciwa ocena, czy po modernizacji nie „przerzucimy” problemu w inne miejsce.
Gdzie kończy się sens „łatania” – typowe granice
Modernizacja fragmentaryczna przestaje mieć ekonomiczny sens, gdy spełnione są co najmniej dwa z poniższych warunków:
- konieczna jest jednoczesna przebudowa filtra, znacznej części rurociągów i węzła wentylatorowego,
- dostosowanie do wymogów ATEX lub emisji środowiskowych wymaga zasadniczej zmiany koncepcji (np. zmiana lokalizacji filtra na zewnątrz budynku, inny sposób odprowadzania pyłu),
- planowane inwestycje w linię produkcyjną w ciągu 3–5 lat spowodują istotne zwiększenie obciążenia instalacji,
- koszty dotychczasowych i planowanych modernizacji w horyzoncie kilku lat zbliżają się do wartości nowego systemu.
Jeżeli analiza pokazuje, że w praktyce trzeba „dotknąć” większości krytycznych elementów układu, trudno dalej mówić o modernizacji. To raczej nowy projekt z częściowym wykorzystaniem istniejących odcinków, co powinno zostać uczciwie nazwane i policzone jak nowa inwestycja.
Sygnały, że pora myśleć o całkowitej wymianie systemu odpylania
„Mozaika” instalacji zamiast spójnego systemu
W wielu zakładach po latach rozbudów instalacja odpylania przypomina patchwork: różne typy filtrów, kilka generacji wentylatorów, mieszanka stalowych i plastikowych kanałów, szereg dobudówek wykonywanych „na szybko”. Każdy z tych elementów powstawał w dobrej wierze, by rozwiązać lokalny problem, ale efekt końcowy bywa trudny do opanowania.
Jeśli schemat instalacji bardziej przypomina plątaninę niż logiczny układ, a nowy projektant ma problem, by jednoznacznie określić kierunki przepływu i bilans powietrza w całym systemie, to mocny sygnał, że nadszedł moment na uporządkowanie całości. Próba modernizacji w takim środowisku grozi tym, że każde ulepszenie ujawni nową „niespodziankę” w kolejnym fragmencie.
Brak możliwości technicznej dalszego podnoszenia parametrów
Innym sygnałem jest sytuacja, gdy wszystkie oczywiste rezerwy zostały już wykorzystane. Filtry są nowe, automatyka działa poprawnie, wentylatory pracują na rozsądnych obrotach, a mimo to:
- nie udaje się osiągnąć wymaganych stężeń pyłu przy stanowiskach w warunkach pełnego obciążenia,
- na najdalszych punktach ssących wciąż występują problemy z transportem pyłu w kanałach,
- każda kolejna próba „dokręcenia” parametrów kończy się wzrostem hałasu, drgań lub zużycia elementów.
To znak, że ograniczenia są „wbudowane” w obecną koncepcję: średnice kanałów, długości tras, lokalizacje filtrów i wentylatorów. Dalsza walka o kolejne kilka procent poprawy bywa mało racjonalna, zwłaszcza gdy wymaga coraz większych nakładów i generuje rosnące ryzyka awarii.
Konflikt przestrzenny z nową technologią
Często niedocenianym, a bardzo praktycznym sygnałem jest konflikt o przestrzeń. Nowe linie produkcyjne, roboty, przenośniki, antresole – wszystko to rywalizuje o metry sześcienne w hali z istniejącymi kanałami i filtrami. Gdy w fazie planowania każdej zmiany technologicznej pojawia się pytanie „co z odpylaniem, bo ono wszystko blokuje”, wskazuje to, że obecny system nie wpisuje się już w strategię rozwoju layoutu zakładu.
W takich sytuacjach wymiana systemu odpylania bywa katalizatorem szerszej reorganizacji przestrzeni: filtry są przenoszone na zewnątrz, kanały prowadzone innymi trasami, część odciągów lokalnych zmieniana na hermetyzację źródeł pyłu. To z kolei pozwala nie tylko poprawić warunki pracy, ale też przygotować halę na kolejne lata rozbudowy.
Rosnące wymagania zewnętrzne kontra „sztywna” instalacja
Sygnalizatorem końca możliwości starego układu bywa też otoczenie regulacyjne i oczekiwania klientów. Zaostrzone limity emisji, dodatkowe pomiary środowiskowe, audyty korporacyjne – to wszystko potrafi obnażyć ograniczenia instalacji projektowanej według standardów sprzed kilkunastu lat. Jeśli każda nowa norma oznacza doraźne „dosztukowywanie” kolejnych elementów (dodatkowe separatory, filtry wstępne, tłumiki), system zaczyna przypominać konstrukcję budowaną na ruszających się fundamentach.
W takim układzie nawet dobrze przeprowadzona modernizacja może dać tylko krótkotrwały efekt. Przez rok czy dwa instalacja „dociągnie” do wymagań, po czym pojawi się kolejny próg do przeskoczenia – czy to w zakresie emisji, czy np. raportowania śladu węglowego. Nowy system daje szansę, żeby zaprojektować instalację z zapasem pod przyszłe wymagania, a nie tylko reagować na bieżące.
Gdy system generuje więcej stresu niż wsparcia
Ostatni, często bagatelizowany sygnał ma charakter organizacyjny. Jeśli temat odpylania ciągle wraca na naradach produkcyjnych, dział utrzymania ruchu żyje „od awarii do awarii”, a brygadziści mają wrażenie, że instalacja pracuje „na słowo honoru”, to znaczy, że system przestał pełnić rolę stabilnego zaplecza procesu. Zamiast cichej, przewidywalnej infrastruktury mamy źródło niepewności.
Wiele firm zatrzymuje się wtedy w pół kroku – dokłada kolejny czujnik, wymienia wentylator na większy, zamawia kolejną ekspertyzę. Przez chwilę pomaga, ale ogólne odczucie „kruchości” układu pozostaje. Decyzja o wymianie całego systemu jest trudna, bo wiąże się z większym budżetem i projektem, ale często dopiero ona przywraca spokój: znikają ciągłe gaszenia pożarów, a temat odpylania schodzi z listy „pilnych problemów” na listę „normalnych, zarządzanych procesów”.
Ekonomia decyzji: jak policzyć, co naprawdę się opłaca
Przy wyborze między kolejną modernizacją a wymianą systemu kluczowe jest chłodne policzenie kosztów w dłuższym horyzoncie, zamiast porównywania tylko nakładów inwestycyjnych „tu i teraz”. Z jednej strony mamy wydatek na nowy układ, z drugiej – sumę mniejszych remontów, dodatkowych przestojów, wyższego zużycia energii oraz ryzyka kar czy utraty kontraktów. Często dopiero zestawienie tych elementów na jednym arkuszu pokazuje, że pozornie tańsza ścieżka jest droższa w ciągu kilku lat.
Dobrą praktyką jest przygotowanie dwóch–trzech realistycznych scenariuszy: kontynuacja łatania, głębsza modernizacja istniejącej instalacji i budowa nowego systemu. Do każdego z nich można przypisać nie tylko CAPEX, ale też szacowane OPEX (energia, części, serwis, filtry), przewidywane przestoje oraz wpływ na możliwości produkcyjne. Nawet jeśli liczby są przybliżone, porównanie trendów ułatwia rozmowę z zarządem czy właścicielami i zmniejsza presję „emocjonalną” wokół tematu.
Pomaga również spojrzenie na inwestycję w odpylanie jak na element większej układanki: planowanych rozbudów linii, automatyzacji, redukcji energochłonności i poprawy warunków pracy. Gdy nowy system zostanie wkomponowany w tę szerszą strategię, łatwiej uzasadnić większy wydatek i uniknąć wrażenia, że to „tylko koszt BHP”. W wielu zakładach decyzja o wymianie instalacji staje się impulsem do uporządkowania całego obszaru: od layoutu hal po standardy serwisu i raportowania parametrów środowiskowych.
Jeśli pojawia się wątpliwość, czy to już moment na tak poważny krok, dobrym początkiem jest rzetelny audyt obecnego systemu połączony z prostą analizą ekonomiczną. Nawet jeżeli wynik będzie wskazywał, że przez kilka lat można jeszcze bezpiecznie modernizować fragmenty, sama świadomość realnych granic obecnej instalacji daje komfort planowania – zamiast nerwowego reagowania, gdy system odmówi posłuszeństwa w najmniej wygodnym momencie.
Najczęściej zadawane pytania (FAQ)
Kiedy modernizacja systemu odpylania przestaje mieć sens i lepiej go wymienić?
Sygnalizacją, że „łatanie” instalacji dobiega końca, są przede wszystkim częste awarie, rosnące koszty serwisu i problemy z dotrzymaniem parametrów pracy – zarówno emisji na emitorach, jak i stężeń pyłu przy stanowiskach. Jeśli mimo kolejnych modernizacji lokalnych nadal brakuje wydajności, a instalacja pracuje na granicy możliwości, to mocny sygnał do rozważenia wymiany.
Drugim kryterium jest bezpieczeństwo. Jeżeli każda kolejna zmiana wymaga kompromisów w obszarze ATEX, ppoż lub ergonomii (np. prowizoryczne odciągi, „tymczasowe” obejścia, które trwają latami), to zamiast kolejnej modyfikacji lepiej zaplanować nowy, spójny system odpylania dopasowany do aktualnej produkcji.
Jakie objawy wskazują, że obecny system odpylania jest za mały dla mojego zakładu?
Najczęstsze sygnały to stale przepełnione rurociągi, wysokie spadki ciśnienia w instalacji, niewystarczające odciągi przy nowych maszynach i wyraźne „zadymienie” hal podczas intensywnej pracy linii. Pracownicy mogą też skarżyć się na pył na stanowiskach, mimo regularnych przeglądów systemu.
Jeśli dodatkowo każda rozbudowa produkcji kończy się dokładaniem kolejnych odgałęzień, zwężeń czy długich, pokrętnych tras rur, a wentylatory pracują na maksymalnych parametrach, to znak, że system został już projektowo „przerośnięty” i lepiej myśleć o nowym, a nie o kolejnej rozbudowie starego.
Jak policzyć, co się bardziej opłaca: modernizacja czy wymiana odpylania?
W praktyce porównuje się dwa scenariusze w horyzoncie kilku lat. Z jednej strony: koszty dalszego utrzymania obecnego systemu – serwis, awarie, przestoje, zużycie energii, wymiany kluczowych podzespołów. Z drugiej: koszt inwestycji w nowy system, rozłożony na przewidywany czas eksploatacji, plus niższe koszty energii i serwisu oraz mniejsze ryzyko kar i zatrzymań produkcji.
Pomaga prosty bilans: zestawienie wydatków z ostatnich 2–3 lat na „reanimowanie” instalacji oraz oszacowanie, jak te koszty będą wyglądały przy dalszym starzeniu się systemu. Często dopiero wtedy widać, że modernizacja fragmentów stała się mało opłacalna, nawet jeśli inwestycja w nowy układ na początku wydaje się większym wydatkiem.
Czy każdy stary system odpylania trzeba wymieniać, czy da się go rozsądnie zmodernizować?
Wiele instalacji da się bezpiecznie i sensownie „odmłodzić”. Ma to najwięcej sensu, gdy podstawowy „kręgosłup” systemu jest poprawny: średnice rur są dobrane właściwie, układ odciągów jest logiczny, wentylatory mają zapas wydajności, a zabezpieczenia przeciwwybuchowe zostały kiedyś zaprojektowane całościowo, a nie dokładane przypadkowo.
W takich przypadkach dobrze zaplanowana modernizacja – wymiana filtrów na bardziej wydajne, nowe wentylatory o wyższej sprawności, doposażenie automatyki i pomiarów – może przedłużyć życie systemu o lata. Jeśli jednak każda zmiana wymaga obejścia podstawowych błędów projektu, modernizacja staje się jedynie kosztownym odkładaniem decyzji o wymianie.
Jak zmiana norm (ATEX, BHP, emisje) wpływa na decyzję o wymianie systemu odpylania?
System zaprojektowany 10 lat temu mógł spełniać wszystkie ówczesne wymagania, ale dziś nie przejdzie spokojnie audytu czy kontroli. Zaostrzone limity emisji pyłu, nowe wytyczne ATEX czy wymagania klientów dotyczące bezpieczeństwa produkcji powodują, że stare rozwiązania – np. brak odcięcia wybuchu, za mała powierzchnia filtracji, brak monitoringu stężeń – przestają być akceptowalne.
Jeśli dostosowanie instalacji do aktualnych norm oznaczałoby bardzo głęboką ingerencję (przeprojektowanie filtracji, dobudowę licznych zabezpieczeń, zmianę tras rurociągów), w wielu przypadkach bardziej racjonalne okazuje się zaprojektowanie nowego, zgodnego z aktualnymi przepisami systemu zamiast próby „dosztukowania” brakujących elementów.
Jak ograniczyć przestoje produkcji przy wymianie całego systemu odpylania?
Największa obawa to zatrzymanie produkcji na dłuższy czas. Da się ją zminimalizować przez etapowanie prac: montaż nowego systemu równolegle do starego, prace budowlane i rurociągi wykonywane na drugiej zmianie czy w weekendy, a samo przełączenie na nowy układ przeprowadzone w zaplanowanym, krótkim oknie postoju.
W praktyce pomaga dobra współpraca z wykonawcą, który ma doświadczenie w pracy „na żywym organizmie” zakładu. Często udaje się zredukować pełny przestój do jednego–dwóch krótkich okien serwisowych, a resztę robót wykonać tak, by nie blokować głównych linii.
Które elementy systemu odpylania wymieniać w pierwszej kolejności, zanim zapadnie decyzja o całościowej wymianie?
Jeśli decyzja o pełnej wymianie jeszcze nie zapadła, a system musi pracować, w pierwszej kolejności zwykle zajmuje się się elementami o największym wpływie na bezpieczeństwo i stabilność pracy: filtrami, wentylatorami, klapami i zaworami odcinającymi oraz kluczowymi elementami zabezpieczeń przeciwwybuchowych.
Dobrym krokiem jest też przegląd automatyki i pomiarów – sprawny monitoring spadków ciśnienia, przepływu i ewentualnych iskier ułatwia bezpieczne „dociągnięcie” obecnej instalacji do momentu, gdy zakład będzie gotowy na większą inwestycję w nowy system odpylania.
